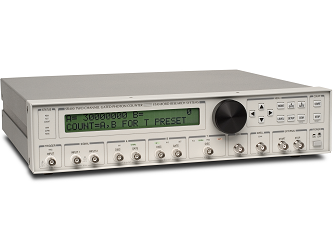

Двухканальный стробированный счетчик фотонов SR400 компании Stanford Research Systems предлагает удобный, комплексный подход к счету фотонов, который позволяет избежать трудоемкости и затрат, характерных для старых систем. Больше не нужно смешивать и сочетать усилители, дискриминаторы, генераторы строб-импульсов и счетчики. SR400 объединяет все эти модули в единый прибор на базе микропроцессора. Сложные задачи измерения, такие как вычитание фона, синхронное детектирование, компенсация источника и коррекция накопления, могут быть легко выполнены с помощью SR400.
Особенности:
- Два независимых канала;
- Скорость счета до 200 МГц;
- Разрешение пары входных импульсов: 5 нс;
- Работа в непрерывном и стробирующем режимах;
- Сканирование строба для счета с временным разрешением;
- Встроенные дискриминаторы;
- Выходы строба и дискриминатора;
- Поддерживаемые интерфейсы: GPIB и RS-232.
Счетчики
SR400 имеет два независимых канала, которые могут работать на скорости до 200 МГц. Различные режимы счета позволяют рассчитывать на фиксированное количество времени, до получения определенного количества отсчетов или на фиксированное количество триггеров. Каждый канал счета имеет свой собственный генератор строб-импульсов, обеспечивающий импульсы короче 5 нс или до 1 с. Строб-импульсы могут быть установлены в фиксированном положении относительно сигнала запуска или отсканированы для измерения времени жизни или восстановления изменяющихся во времени сигналов.
Фактические входные сигналы в счетчики могут рассматриваться как NIM импульсы с выходов дискриминатора на передней панели. Дискриминированные импульсы имеют отрицательное значение от 0 до -0,7 В. DISC выходы очень полезны при настройке порогов дискриминатора или синхронизации стробирования.
Входы сигналов и дискриминаторы
Оба аналоговых входа (A и B) имеют внутреннюю нагрузку 50 Ом. Входы принимают сигналы в диапазоне ± 300 мВ. За каждым входом следует усилитель (DC до 300 МГц), позволяющий детектировать импульсы с точностью до 10 мВ. Если требуется дополнительная чувствительность, можно использовать дистанционный предусилитель (например, SR445A).
Дискриминаторы предусмотрены для каждого канала с выбираемым порогом от -300 мВ до +300 мВ с шагом 0.2 мВ. Разрешение пары импульсов составляет 5 нс, и импульсы любой полярности могут быть обнаружены. Каждый порог может быть запрограммирован на сканирование в любом направлении с возможностью выбора размера шага. Это может обеспечить выход анализа высоты импульса (PHA), а также полезно для выбора смещения трубки фотоумножителя или уровней дискриминатора.
Периоды счета
SR400 может быть запрограммирован на цикл от 1 до 2000 периодов счета за одно сканирование. В конце запрограммированного сканирования счетчики могут быть остановлены или сканирование может быть перезапущено. Периоды последовательного счета разделены «временем задержки», которое может быть установлено в диапазоне от 2 мс до 60 с. В течение времени ожидания счет отключен, и данные могут быть переданы или внешние параметры могут быть изменены. Выход задержки обеспечивает сигнал TTL, который является высоким в течение времени задержки. Это может быть удобно для сопряжения с другими приборами, используемыми в эксперименте.
Выходы
На передней панели может отображаться до 109 отсчетов. Результаты обоих счетчиков могут отображаться по отдельности или комбинироваться как A-B или A + B. Выход ЦАП на передней панели обеспечивает аналоговый сигнал, пропорциональный A, B, A-B или A + B, в зависимости от режима счета. Шкала может быть логарифмической или линейной.
Интерфейсы
Встроенные интерфейсы RS-232 и GPIB обеспечивают удобное средство управления прибором и извлечения данных. Во время сканирования SR400 каждое из значений счетчиков A и B сохраняется во внутреннем буфере на 2000 точек. Этот буфер может передаваться по точкам или выгружаться единовременно через любой интерфейс.
Технические характеристики счетчика фотонов SR400 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Входы сигналов | |
|
Ширина полосы |
DC - 300 МГц |
|
Импеданс |
50 Ом |
|
Линейный диапазон |
±300 мВ (на входе) |
|
Защита |
±5 В (DC), 50 D для 1 мкс |
|
Восстановление после перегрузки |
5 нс |
|
Дискриминаторы | |
|
Счетчики A, B и T имеют независимые дискриминаторы. | |
|
Рабочий диапазон |
-300 мВ - +300 мВ |
|
Разрешение |
0.2 мВ |
|
Смещение напряжения на входе |
<1 мВ |
|
Минимальный входной импульс |
10 мВ |
|
Разрешение пар импульсов |
5 нс |
|
DISC выходы |
NIM (50 Ом) |
|
Вход триггера | |
|
Импеданс |
10 кОм |
|
Порог |
±2.000 В (DC) с шагом 1 мВ |
|
Защита |
15 В (DC), 100 В, 1 мкс |
|
Генератор строб-импульсов | |
|
Вносимая задержка |
25 нс |
|
Макс. задержка |
999.2 мс |
|
Минимальная ширина строба |
5 нс |
|
Максимальная ширина строба |
999 мс или непрерывная |
|
Разрешение |
0.1 %, 1 нс (мин.) |
|
Точность |
2 нс + 1 % |
|
Джиттер |
200 ps rms +100 ppm |
|
Макс. частота |
1 МГц |
|
Выход ЦАП | |
|
Полная шкала |
±10 В (DC) |
|
Разрешение |
12 бит (5 мВ) |
|
Ток (ном.) |
10 мA |
|
Импеданс |
<1 Ом |
|
Точность |
0.1 % + 5 мВ |
|
Общие характеристики | |
|
Интерфейсы |
GPIB и RS-232 |
|
Габаритные размеры |
16" × 3.5" ×13" (ШхВхД) |
|
Вес |
10 lbs. |
|
Питание |
35 Вт, 100/120/220/240 В (AC), 50/60 Гц |
|
Гарантия |
1 год |
|
Поставщик
|
Stanford Research Systems |
