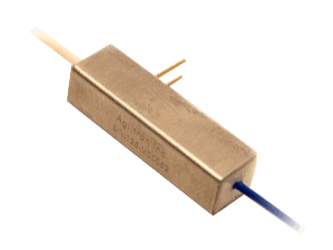

Серия высокостабильных оптических аттенюаторов etMEMS – это компактные устройства на базе микромеханического механизма. Компоненты отличаются высокой надежной и отличной производительностью и соответствуют международным стандартам Telcordia 1209 и 1221. Регулируемые оптические аттенюаторы серии etMEMS доступны в конфигурациях с нормально открытыми и нормально закрытыми контактами. Устройства управляются с помощью электрического напряжения, прикладываемого к этим контактам.
Особенности:
- Диапазон рабочих длин волн: 1260 - 1620 нм;
- Диапазон изменения затухания: 30 дБ;
- Тип волокна: SM.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед. измерения |
|
Центральная длина волны |
1260 |
1620 |
нм |
|
|
Вносимые потери |
|
0.5 |
0.8 |
дБ |
|
Диапазон изменения затухания |
30 |
|
дБ |
|
|
Потери, зависящие от температуры (@20дБ) |
- 1.8 |
1.8 |
дБ |
|
|
Потери, зависящие от поляризации (@10дБ) |
0.15 |
0.3 |
дБ |
|
|
Потери, зависящие от поляризации (@20дБ) |
0.25 |
0.7 |
дБ |
|
|
Потери, зависящие от длины волны (@10дБ) |
0.2 |
0.5 |
дБ |
|
|
Потери, зависящие от длины волны (@20дБ) |
0.5 |
1 |
дБ |
|
|
Обратные потери |
40 |
|
дБ |
|
|
Воспроизводимость |
|
0.1 |
дБ |
|
|
Время отклика |
3 |
6 |
мс |
|
|
Потребляемая мощность |
|
15 |
30 |
мВт |
|
Рабочая температура |
- 5 |
75 |
°C |
|
|
Температура хранения |
- 40 |
85 |
°C |
|
|
Тип волокна |
Corning SMF28 или аналог |
|||
|

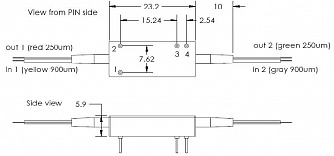

Время отклика (полный динамический диапазон) |
23.2 х 10.1 х 5.9 |
мм |
||
Формирование артикула:
DMOA-XX X X X X X X X
|
Символ |
Обозначение |
|
XX: Тип переключателя |
1 канал |
|
2 канала |
|
|
Под заказ |
|
|
X: Длина волны, нм |
740 - 850 нм |
|
950 - 1080 нм |
|
|
1260 - 1620 нм |
|
|
Под заказ |
|
|
X: Выключенное состояние |
Замкнутый |
|
Открытый |
|
|
X: Корпус |
Стандартный |
|
Под заказ |
|
|
X: Тип волокна |
SMF-28 |
|
HI780 |
|
|
HI1060 |
|
|
Под заказ |
|
|
X: Покрытие волокна, мкм |
0.25 |
|
0.4 |
|
|
900 |
|
|
Под заказ |
|
|
X: Длина волокна, м |
0.25 |
|
0.5 |
|
|
1 |
|
|
Под заказ |
|
|
X: Тип коннектора |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Под заказ |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Agiltron специализируется на производстве оптических переключателей, аттенюаторов, перестраиваемых фильтров, компонентов для работы с высокой мощностью излучения и устройств контроля мощности.
