Тип прибора
|
спектрорадиометры |
|
Фокусное расстояние
|
600 мм |
|
Особенности
|
двойные |

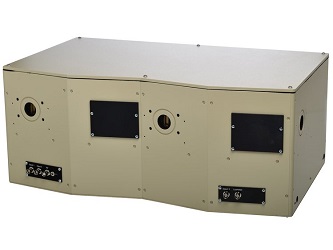

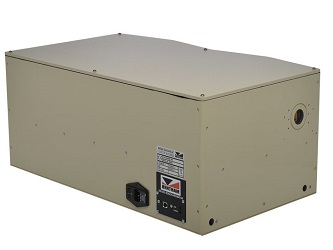

Двойной монохроматор IDR300 Bentham обладает превосходными оптическими характеристиками, широким спектральным диапазоном сканирования и моторизованными щелями для выбора ширины полосы измерения.

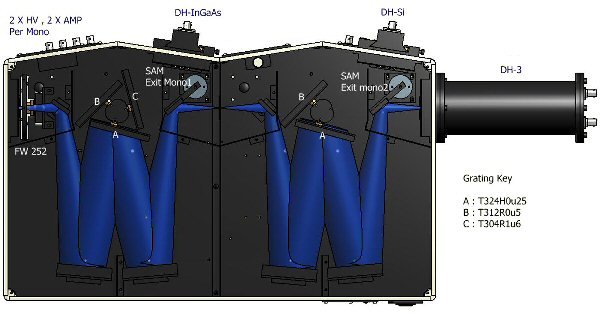

Монохроматор IDR300 Bentham состоит из двух монохроматоров Черни-Тернера с фокусным расстоянием 300 мм и 3 дифракционными решетками. Система предназначена для аддитивной дисперсии. IDR300 имеет отводное зеркало на основе соленоида на выходе обеих половин. Это обеспечивает наличие одного выходного порта монохроматора и двух двойных выходных портов, что позволяет использовать систему трех детекторов. Электроника управления приводом решетки расположена на основании блока вместе с электроникой восстановления сигнала, необходимой для сопряжения трех детекторов, включая два двухканальных пикоамперметра и источник питания высокого напряжения для работы детекторов в фотоэмиссионном или фотопроводящем режимах.
|
Особенности: - Два монохроматора с фокусным расстоянием 300 мм в конфигурации Черни-Тернера; - Револьверная система с 3 дифракционными решеткамий; - Один входной и три выходных порта, все моторизованные с автоматической зеркальной системой выбора; - Интегрированная электроника привода, два двухканальных пикоамперметра и высоковольтный источник питания; - Совместим с полным спектром источников, детекторов и аксессуаров из ассортимента Bentham;
- Полностью автоматизирован через интерфейс USB 2.0. |
|
Технические характеристики монохроматора IDR300 Bentham:
|
Параметры |
Значения |
|
Оптическая схема | |
|
Конфигурация |
Пара симметричных монохроматоров Черни-Тернера для аддитивной дисперсии |
|
Фокусное расстояние |
Общее: 600 мм, каждого – 300 мм |
|
Дифракционный механизм |
Турель с тройной дифракционной решеткой |
|
Количество дифракционных решеток |
1-3 пары |
|
Размер дифракционных решеток |
68 x 84 мм |
|
Коэффициент апертуры |
f/4.1 |
|
Число входных/выходных портов |
1/2 или 2/1 на обоих монохроматорах |
|
Оптомеханическая схема | |
|
Разрешение хода привода |
0.000072°/шаг |
|
Тип щели |
Внутренний моторизированный |
|
Ширина и высота щели |
10 мкм - 10 мм (ширина) x 20 мм (высота) |
|
Размер фильтра |
25 мм диаметр |
|
Оптические характеристики (для решеток с плотностью 1200 штрихов/мм) | |
|
Спектральный диапазон |
200 нм – 50 мкм |
|
Линейная дисперсия |
1,35 нм/мм |
|
Точность длины волны |
± 0,1 |
|
Воспроизводимость длины волны |
± 0,025 нм |
|
Полное разрешение/уменьшенная высота щели |
0.15/0.005 нм |
|
Отражение рассеянного света (single режим) |
10^-4 |
|
Отражение рассеянного света (Double режим) |
10^-8 |
|
Скорость сканирования длины волны |
2000 нм/с |
|
Автоматизация | |
|
Компьютерный интерфейс |
USB 2.0 |
|
Программное обеспечение |
BenWin+/ SDK |
|
Электрическая/механическая схема | |
|
Общие габариты |
624 х 375 х 255 мм |
|
Оптическая высота |
168 мм |
|
Масса |
Около 30 кг |
|
Источник питания |
110/220 В 50/60 Гц |
|
487 Двухканальный модуль пикоамперметра | |
|
Входной Канал 1 |
Входной ток к пикоамперметру |
|
Входной Канал 2 |
Входной ток к пикоамперметру |
|
Входной Канал 3 |
Входной ток к пикоамперметру |
|
Входной Канал 4 |
Входной ток к пикоамперметру |
|
Диапазон усиления |
10^10 - 10^5 В/А |
|
Максимальный ток входа |
100мкА |
|
Частотный отклик |
DC до 30 Гц |
|
Прирост точности |
+1% |
|
Прирост стабильности |
200ppm/°C |
|
Стабильность на выходе |
5ppm/°C до 500ppm/°C в зависимости от чувствительности |
|
Линейность |
<0,025% отклонение от линейности от нуля до полной шкалы |
|
Разрешение ADC |
BCD с 4½ цифрами (от 0 до 19999), то есть> разрешение 14 бит |
|
Время интеграции ADC |
100мс |
|
Диапазон добавочного входа |
0-9.8 В |
|
Входной импеданс пикометра |
Виртуальная земля |
|
Импеданс добавочного входа |
1 мΩ |
|
415 Высоковольтный источник питания | |
|
Выходящий диапазон напряжения |
-350 до -1500 В |
|
Максимальный ток |
1.5 мА |
|
Температурная стабильность |
100ppm/°C |
|
Стабильность к флуктуациям напряжения |
25ppm для 10% изменения напряжения в сети |
|
Пульсация и шум |
100ppm пик-пик |
