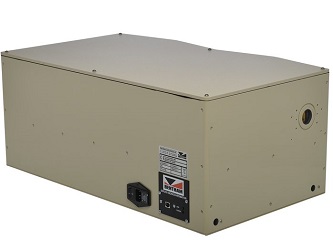

Двойной монохроматор DTMS300 Bentham - система из 2 монохроматоров с 3 дифракционными решетками и внутренними моторизированными щелями, предназначенная для исследований, в которых одного монохроматора недостаточно. Монохроматоры, которые входят в состав DTMS300 настроены для работы в режиме аддитивной дисперсии.
Монохроматор DTMS300 Bentham, как и DTMc300 охватывает широкий спектральный диапазона за одно сканирование. Дополнительным преимуществом DTMS300 является наличие внутренних моторизованных щелей, позволяющих легко выбирать ширину полосы измерения.
|
Особенности: - Двойной монохроматор, содержащий два монохроматора с фокусным расстоянием 300 мм TMS300; - Конфигурация Черни-Тернера для аддитивной дисперсии; - Каждый монохроматор вмещает до трех дифракционных решеток; - Полностью автоматизирован через интерфейс USB 2.0; - До двух входных портов, один выходной порт на первом монохроматоре и до двух выходов на втором монохроматоре;
- Автоматический зеркальный выбор порта для использования нескольких конфигураций входа/выхода/детектора; |
|
Технические характеристики монохроматора DTMS300 Bentham:
|
Параметры |
Значения |
|
Оптическая схема |
|
|
Конфигурация |
Пара симметричных монохроматоров Черни-Тернера для аддитивной дисперсии |
|
Фокусное расстояние |
Общее: 600 мм, каждого – 300 мм |
|
Дифракционный механизм |
Тройная дифракционная турель |
|
Количество дифракционных решеток |
1-3 пары |
|
Размер дифракционных решеток |
68 x 84 мм |
|
Коэффициент апертуры |
f/4.1 |
|
Число входных/выходных портов |
1/2 или 2/1 на обоих монохроматорах |
|
Оптомеханическая схема |
|
|
Разрешение хода привода |
0.000072°/шаг |
|
Тип щели |
Фиксированный, регулируемый микрометрическим винтом или двигателем |
|
Ширина и высота щели |
10 мкм - 10 мм (ширина) x 20 мм (высота) |
|
Диаметр фильтра |
23 мм |
|
Оптические характеристики (для решеток с плотностью 1200 штрихов/мм) |
|
|
Спектральный диапазон |
200 нм – 50 мкм |
|
Линейная дисперсия |
1,35 нм/мм |
|
Точность длины волны |
± 0,1 нм |
|
Воспроизводимость длины волны |
± 0,025 нм |
|
Полное разрешение/уменьшенная высота щели |
0.15/0.05 нм |
|
Отражение рассеянного света |
10^-8 |
|
Скорость сканирования длины волны |
2000 нм/с |
|
Автоматизация |
|
|
Компьютерный интерфейс |
USB 2.0 |
|
Программное обеспечение |
BenWin+/SDK |
|
Электрическая/механическая схема |
|
|

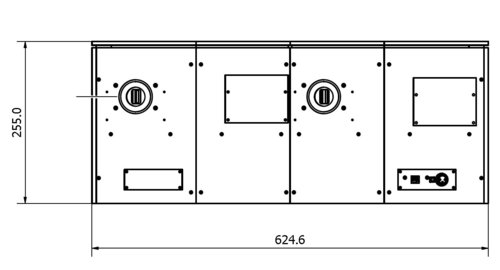

Общие габариты |
624 x 375 x 255 мм |
|
Оптическая высота |
168 мм |
|
Масса |
Около 30 кг |
|
Источник питания |
110/220 В; 50/60 Гц |
