Поставщик
|
CAEN |
|
Типы изделий
|
дигитайзер |
|
Выходное напряжение
|
2 В |
|
Интерфейс
|
USB/Optikal Link |
|
[АЦП] Частота дискретизации
|
65 Мвыб/с |
|
Входное сопротивление
|
50 Ом |
|
Вес
|
0,68 кг |
|
Каналы
|
32/16 |
|
Габаритные размеры
|
154 мм x50 мм x164 мм |
|
Тип электроники
|
Дигитайзер |
|
Применение оборудования
|
для ядерной физики |
|
Полоса пропускания
|
30 МГц |

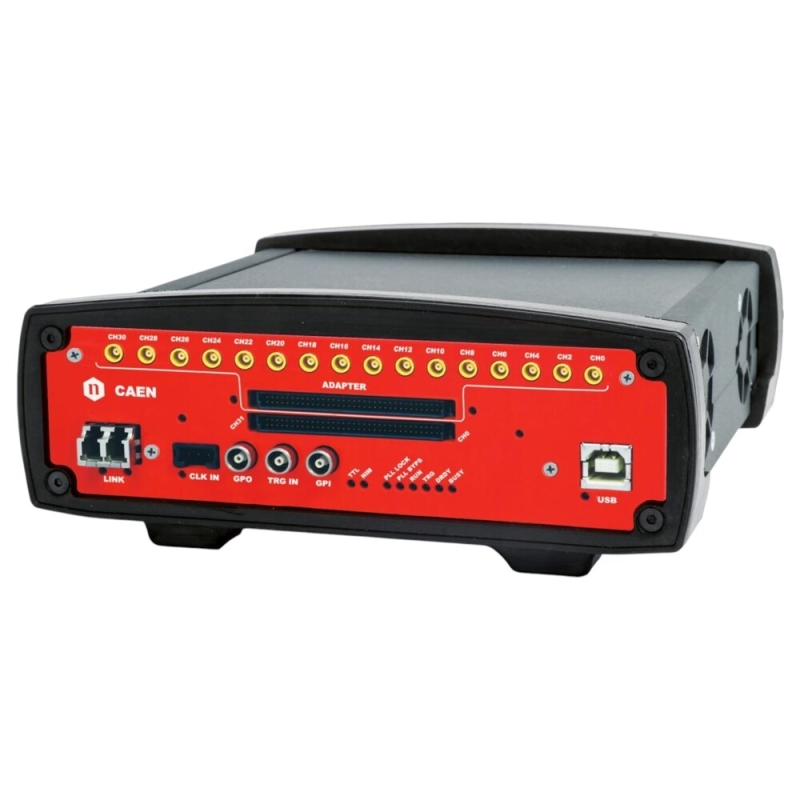

DT5740 – это 32-канальный 12-битный настольный дигитайзе с частотой дискретизации 62.5 MS/s и однополярной входной динамикой 2 Vpp на разъемах ERNI SMC. 16 каналов также доступны на коаксиальных разъемах MCX. Также доступна версия с полным диапазоном однополярного входа 10 Vpp (DT5740C). Смещение постоянного тока регулируется с помощью 16-битного ЦАП для каждой 8-канальной группы в диапазоне ±1 В (±5 В).
Модуль оснащен входом тактового сигнала на передней панели и ФАПЧ (PLL) для синтеза тактового сигнала от внутренних/внешних опорных сигналов. Поток данных непрерывно записывается в кольцевой буфер памяти. При возникновении триггера FPGA записывает еще N выборок для пост-триггера и замораживает буфер, который может быть прочитан через USB или Optical Link. Сбор данных может продолжаться без мертвого времени в новом буфере.
DT5740 оснащен интерфейсами USB 2.0 и Optical Link. USB 2.0 позволяет передавать данные со скоростью до 30 МБ/с. Optical Link поддерживает скорость передачи 80 МБ/с и предлагает возможность последовательного соединения (Daisy chain). Таким образом, к одному контроллеру Optical Link (Mod. A2818/A3818) можно подключить до 8/32 модулей АЦП.
Особенности:
- 12-битный АЦП 62.5 MS/s;
- 32 / 16 каналов;
- Разъем ERNI SMC Dual Row 68pin (32 канала);
- Вспомогательный разъем ERNI SMC Dual Row 68pin;
- Разъемы MCX (16 каналов при использовании вспомогательного SMC);
- Однополярный входной диапазон 2 Vpp (также доступен 10 Vpp);
- 16-битная программируемая регулировка смещения постоянного тока: ±1 В (±5 В);
- Временные метки триггера;
- Буфер памяти: 192 kS/ch, до 1024 событий;
- FPGA для обработки данных в реальном времени;
- Программируемый размер события и регулировка времени до и после триггера;
- Интерфейс Optical Link (собственный протокол CAEN);
- Интерфейс, совместимый с USB 2.0;
- Возможность обновления прошивки через USB или Optical Link;
- Библиотеки, демонстрационные примеры (C и LabView) и программные инструменты для Windows и Linux;
- Внешний адаптер питания AC-DC (+12 В);
- Размеры: 154x50x164 мм³ (ШxВxГ).
|
Код |
Описание |
|
WDT5740CXAAA |
DT5740C — вход 10 В, 32 канала, 12 бит, 62,5 Мвыб./с, цифровой преобразователь: 192 кСм/канал, EP3C16, SE |
|
WDT5740XAAAA |
DT5740 - 32 канала, 12 бит, 62,5 Мвыб/с, дигитайзер: 192 кСм/канал, EP3C16, SE |
