Поставщик
|
CAEN |
|
Типы изделий
|
дигитайзер |
|
Интерфейс
|
USB 2.0 |
|
Входное сопротивление
|
50 Ом |
|
Вес
|
0,67 кг |
|
Каналы
|
8 |
|
Габаритные размеры
|
154 мм x 50 мм x 164 мм |
|
Тип электроники
|
Дигитайзер |
|
Применение оборудования
|
для ядерной физики |
|
Полоса пропускания
|
250 МГц |

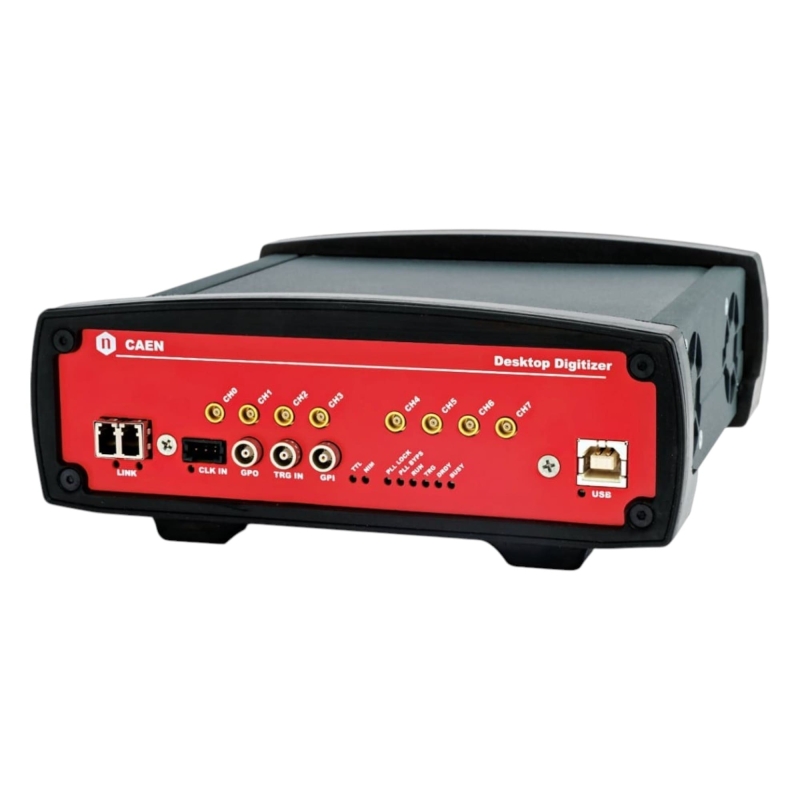

DT5730 / DT5730S - это высокопроизводительный 8-канальный дигитайзер, обеспечивающий 14-битное разрешение при частоте дискретизации 500 Мвыб/с и выполненный в настольном формате.
Особенности:
- Разрешение и скорость: 14-бит при частоте дискретизации 500 Мвыб/с;
- Аналоговые входы: На коаксиальных разъемах MCX;
- Поддержка NSCLDAQ: (только DPP-PSD и DPP-PHA);
- Количество каналов: 8;
- Форм-фактор: Настольный модуль;
- Выбираемый динамический диапазон входа: 0.5 и 2 Vpp с программируемой регулировкой смещения постоянного тока;
- Алгоритмы цифровой обработки импульсов (DPP): Анализ амплитуды импульса (DPP-PHA); Различение формы импульса (DPP-PSD); Кодирование нулевой длины (DPP-ZLEplus); Динамическое окно захвата (DPP-DAW);
- Коммуникационные интерфейсы: USB и оптоволоконный канал (Optical Link);
- Многоплатформенная синхронизация: Возможность синхронизации нескольких плат;
- Последовательное соединение (Daisy chain): Поддержка последовательного соединения;
- Совместимость с программным обеспечением: CoMPASS, MC2Analyzer, DPP-ZLEplus и DPP-DAW Demo Software, C и LabVIEW библиотеки.
Основные преимущества:
- Высокая скорость дискретизации: 500 MS/s для точного захвата быстро меняющихся сигналов;
- Алгоритмы DPP: Предлагают расширенные возможности обработки импульсов для повышения качества данных и эффективности анализа. Включает НОВЫЕ алгоритмы ZLEplus и DAW;
- Настольное исполнение: Удобство использования и подключения;
- USB и Optical Link: Обеспечивают гибкие возможности подключения и интеграции в различные системы;
- Возможность синхронизации нескольких плат: Расширяет возможности системы для сложных экспериментов;
- Разнообразное программное обеспечение: Облегчает управление, обработку и анализ данных.
DT5730S — это дигитайзер, способный записывать формы сигналов и выполнять расширенные алгоритмы онлайн-цифровой обработки импульсов (DPP). Используя прошивку DPP, пользователи могут получать количественные физические параметры (интегрированный заряд, различение формы импульса с очень высоким временным разрешением, анализ амплитуды импульса), а также считывать формы сигналов с автоматической идентификацией импульса и подавлением базовой линии на основе канала (кодирование нулевой длины и динамическое окно захвата). Широкий спектр алгоритмов DPP, поддерживаемых DT5730S, делает его незаменимым для любого типа приложений в ядерной физике.
|
Код |
Описание |
|
WDT5730BXAAA |
DT5730B — 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, CE30, SE |
|
WDT5730XAAAA |
DT5730 - 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 640 кСм/канал, CE30, SE |
|
WDT5730SBXAA |
DT5730SB — 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, Arria V GX, SE |
|
WDT5730SXAAA |
DT5730S — 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 640 квыб/канал, Arria V GX, SE |
