DT5560SE 32-канальный 14-битный дигитайзер с открытой ПЛИС, 125 Мвыб/с

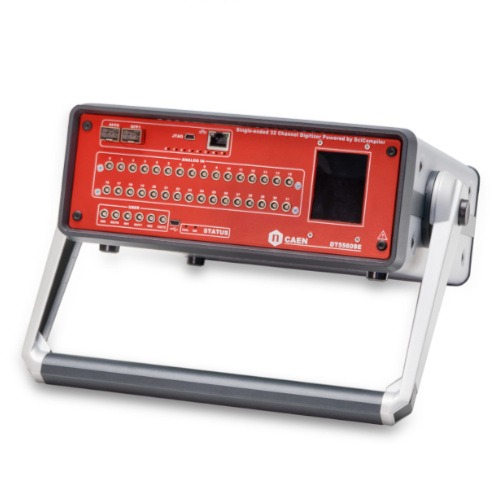

CAEN Mod. DT5560SE – это настольный 32-канальный 14-битный дигитайзер формы сигнала 125 МС/с с открытым форматом FPGA, который предоставляет пользователю широкие возможности программируемой обработки данных.

Дигитайзер с открытой FPGA DT5560SE идеально подходит для считывания детекторов, обычно используемых в физике высоких энергий и ядерной спектроскопии, благодаря удобному формату для исследований и разработок и создания прототипов в лаборатории. Используя преимущества мощной архитектуры SoC, пользователь может быстро и легко разрабатывать пользовательскую логику и алгоритмы обработки импульсов на открытой FPGA, а также разрабатывать промежуточное программное обеспечение/программное обеспечение, которое идеально соответствует интересующему приложению. Для использования этого мощного инструмента не требуется знания VHDL/Verilog.

Плата может одновременно управлять цифровыми (LVDS, NIM, TTL) и аналоговыми сигналами, тем самым поддерживая реализацию широкого спектра функциональных возможностей, требуемых физическими экспериментами: оцифровка сигналов, сложная логика запуска, анализ амплитуды импульсов с возможностями MCA, временные метки, дискриминация формы импульсов и т.д. DT5560 имеет однополярные аналоговые входы на разъемах LEMO и продвинутую программируемую входную ступень с различным возможным усилением и смещением, подходящую для адаптации к широкому спектру детекторов.

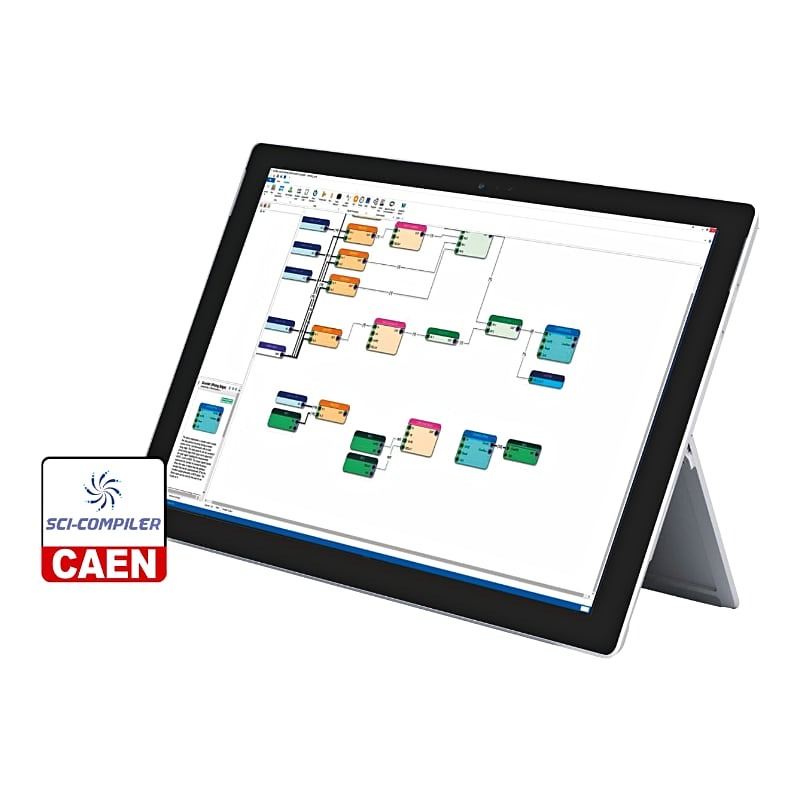

Критически важной для конструкции DT5560SE является архитектура с открытой FPGA. Благодаря программному обеспечению SCI-Compiler пользователи могут объединять несколько блоков обработки в блок-схему, поддерживая быструю и простую разработку алгоритмов прошивки, критичных для обработки данных. В несколько кликов и без знания каких-либо языков программирования FPGA можно реализовать анализ амплитуды импульсов (PHA), высокоточную синхронизацию событий и добавление временных меток (TDC), математические операции (включая подгонку данных), дискриминацию формы импульсов (PSD) и многое другое.

Особенности:

• 32 канала, 14-битный дигитайзер;
• Удобный настольный формат;
• Основан на мощной SoC Xilinx Zynq-7000 с открытой FPGA;
• Полная поддержка SCI-Compiler для легкого программирования FPGA (лицензия времени выполнения прошивки включена в комплект);
• Идеально подходит для считывания ФЭУ и позиционно-чувствительных детекторов на этапе исследований и разработок/лабораторной разработки;
• 32 однополярных аналоговых входа на разъемах LEMO;
• Программируемая аналоговая входная ступень;
• Аналоговое усиление [x1:x100], адаптируемое к множеству детекторов физики высоких энергий и ядерной спектроскопии;
• Синхронизация плат с платой с помощью одного кабеля CAT5e;
• Настраиваемые цифровые вводы-выводы для взаимодействия с внешними системами;
• Максимальная гибкость: подключение USB2.0, Ethernet и оптического канала (OPTIONAL) для поддержки удаленного управления и экстремально быстрого потока данных;
• 2.4-дюймовый сенсорный экран для быстрой настройки и контроля состояния;
• Веб-интерфейс для быстрого запуска платы;
• Прошивка по умолчанию для трапецеидального фильтра PHA и записи формы сигнала;
• Readout Software с открытым исходным кодом и открытым аппаратным обеспечением.
