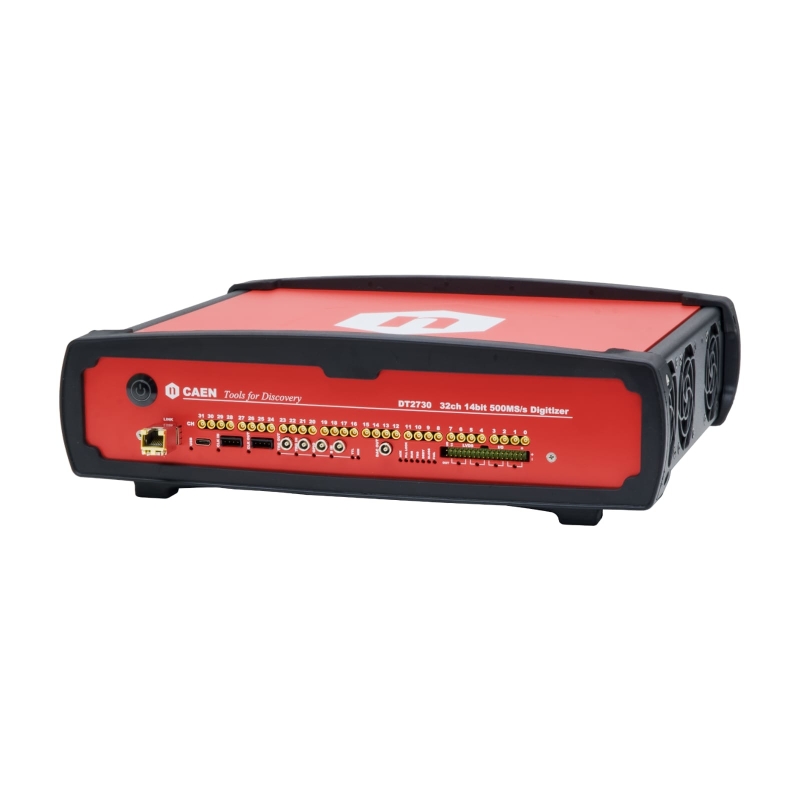

DT2730 32-канальный 14-битный дигитайзер Мвыб/с

DT2730 - это высокопроизводительный дигитайзер, обеспечивающий 14-битное разрешение при частоте дискретизации 500 MS/s, с 32-мя каналами аналогового ввода.

Особенности:

• АЦП: 14-бит при частоте дискретизации Мвыб/с;
• Аналоговые входы: 32 несимметричных аналоговых входа на разъемах MCX;
• Диапазон входного сигнала: 4Vpp с программно выбираемым аналоговым усилением;
• Форм-фактор: Также доступна версия VX2730 в формате VME64x;
• Открытое программирование FPGA: Через графический инструмент Sci-Compiler;
• Готовые к использованию варианты прошивки: Доступны для различных режимов захвата данных (проверьте доступные варианты);
• Широкий спектр применений: От физики нейтрино и темной материи до ядерной физики, физики частиц и спектроскопической визуализации;
• Подходит для сигналов: От полупроводниковых детекторов в сочетании с зарядочувствительными предусилителями (Si, HPGe) или сцинтилляторов в сочетании с ФЭУ (NaI, CsI);
• Многоплатформенная синхронизация и построение систем: Возможность синхронизации нескольких плат для создания комплексных систем;
• Монтажные кронштейны для стойки: В комплекте;
• Полностью программируемые вводы/выводы на передней панели: 4 LEMO TTL/NIM и 16 LVDS;
• Специальный выход ЦАП: 125 MS/s 14bit (LEMO) для визуализации сигнала, генерации импульсов, определения уровня большинства;
• Общий объем памяти для сбора данных: 2.5 GB (DDR4);
• Встроенный процессор: Zynq® UltraScale +™ MPSoC, интегрирующий процессор на базе Arm®, работающий под управлением Linux;
• Мультиинтерфейс: USB-3.0 и 1/10 GbE;
• Полная поддержка программным обеспечением: CoMPASS и WaveDump2;
• SDK: Для встроенного Arm и хост-ПК.

Основные преимущества:

• Высокоскоростная оцифровка: 500 MS/s с разрешением 14 бит;
• Большое количество каналов: 32 канала для одновременного захвата множества сигналов;
• Открытое программирование FPGA: Предоставляет максимальную гибкость для реализации пользовательских алгоритмов;
• Встроенный процессор и операционная система: Позволяют выполнять обработку данных непосредственно на плате;
• Поддержка различных типов детекторов: Подходит для работы с широким спектром детекторов, используемых в различных областях;
• Разнообразные интерфейсы: Обеспечивают гибкие возможности подключения и интеграции;
• Богатый набор программного обеспечения: Упрощает разработку приложений и анализ данных.

Дигитайзер CAEN Mod.DT2730 - это 32-канальный цифровой сигнальный процессор для детекторов излучения в настольном формате. Он предлагает не только оцифровку и запись формы сигнала, но и многоканальный анализ для ядерной спектроскопии. Каждый канал модуля оцифровывает аналоговый вход, которым может быть сигнал, поступающий от физического детектора, с помощью 14-битного АЦП 500 MS/s. Полученные данные используются для инициации последовательности цифровой обработки импульсов, управляемой в FPGA на уровне прошивки. Различные типы прошивок можно выбирать с помощью программного обеспечения в соответствии с конкретной настройкой и режимом сбора данных.
