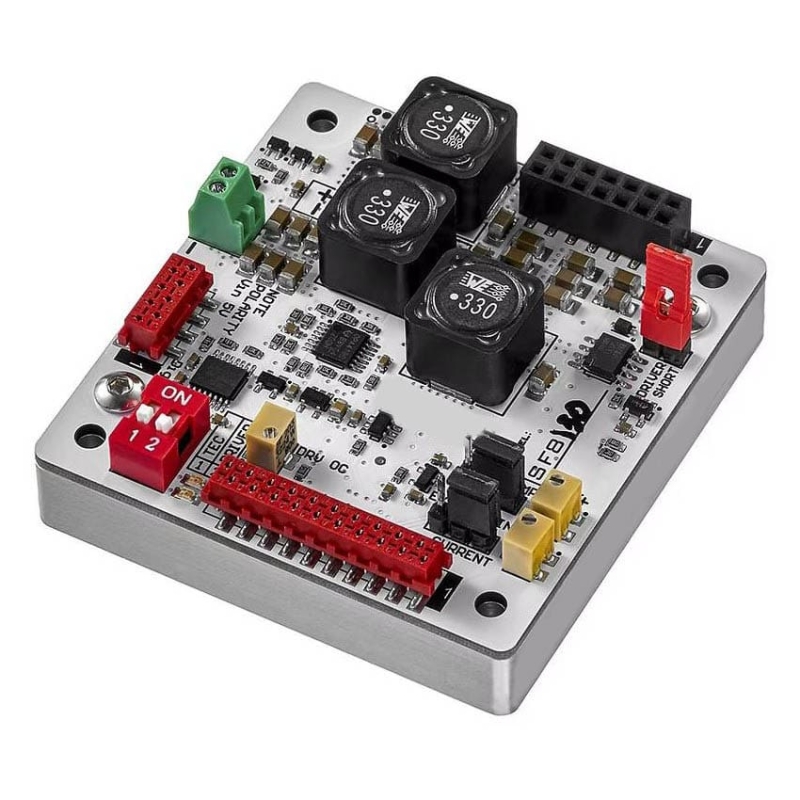

Серия драйверов SF8XXX-NM специально разработана для питания лазерных диодов. Драйвер SF8XXX-NM включает в себя высокостабильный источник тока (0,01 мА) для лазерного диода и контроллер TEC для прецизионного поддержания температуры на элементе Пельтье (ТЭМ) (0,01 °C). Основные области применения: лазерная накачка, лазерная спектроскопия, лабораторные испытательные стенды. Эти устройства являются отличным выбором для лазерных диодов от II-VI Laser Enterprise, Eblana Photonics, 3SP Technologies, Furukawa и т. д.
Особенности:
- Универсальный драйвер лазерного диода "всё в одном": источник тока, контроллер температуры и монтажное основание с ZIF-разьемом Azimuth для лазерных диодов в корпусе Butterfly;
- Совместим с 10-контактными лазерными диодами Butterfly Типа 1;
- Низкий уровень пульсаций тока лазерного диода: ≤ 10 мкА;
- Стабильность тока < 0.1%;
- Встроенный ПИД-регулятор, не требующий настройки;
- Плавный запуск с линейным нарастанием тока, ограничение тока, ограничение температуры для защиты лазерного диода;
- Соответствует требованиям RoHS3;
- Android-приложение (требуется UART/Bluetooth в качестве платной опции за 60 €);
- Драйверы для LabView и Python;

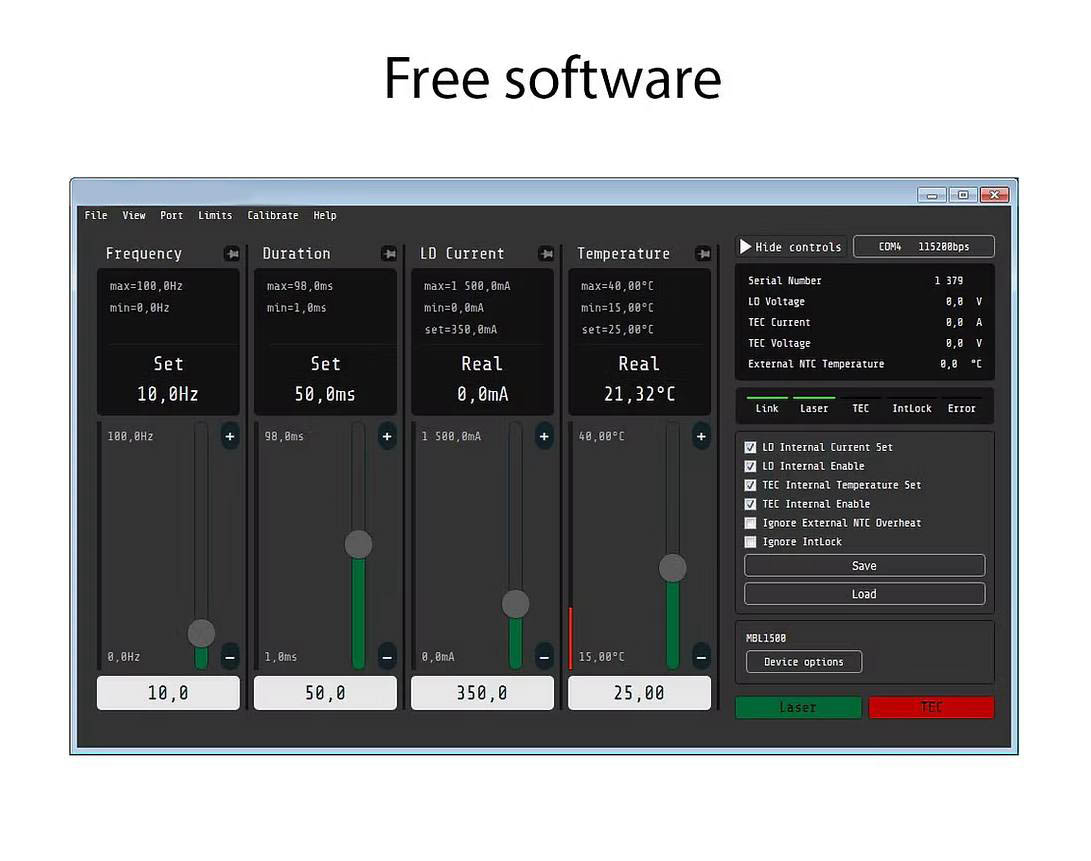

- Бесплатное программное обеспечение.
Технические характеристики:
|
Тип параметра |
SF8025-NM |
SF8075-NM |
SF8150-NM |
SF8300-NM |
|
Выходной ток ЛД |
250 мА |
750 мА |
1500 мА |
3000 мА |
|
Выходное напряжение ЛД |
0.5 – 3 В |
|||
|
Выходной ток ТЕС |
до ±4 А |
|||
|
Выходное напряжение TEC |
до ±4В |
|||
|
Шумы выходного тока ЛД |
10-15 мкА |
|||
|
Точность стабилизации тока ЛД |
0,1% |
|||
|
Точность установки тока |
1% |
|||
|
Пульсации выходного тока TEC |
2-4 мА |
|||
|
Диапазон изменения температуры |
от +15 до +40 °C |
|||
|
Датчик |
NTC 10кОм |
|||
|
Управление |
аналоговое/ подстроечные резисторы на плате |
|||
Защита лазерного диода
- Плавный запуск с линейным нарастанием тока;
- Ограничение тока;
- Ограничение температуры;
- Защита от обратного тока;
- Защита от электростатического разряда и переходных процессов.
Габаритные размеры
- Размеры: 57.9 x 61 x 22 мм;
- Вес: 115 г.
Пользовательский интерфейс
- Подстроечные потенциометры для тока драйвера и мощности ТЭО;
- Аналоговый;
- RS-232 / UART/ USB;
- Bluetooth в качестве платной опции (необходим для Android-приложения).
Комплект поставки
- Драйвер – 1 шт;
- Плоский кабель 50 см с одним 8-контактным разъемом – 1 шт;
- Плоский кабель 50 см с одним 20-контактным разъемом – 1 шт;
- Спецификация и руководство пользователя – 1 шт.
