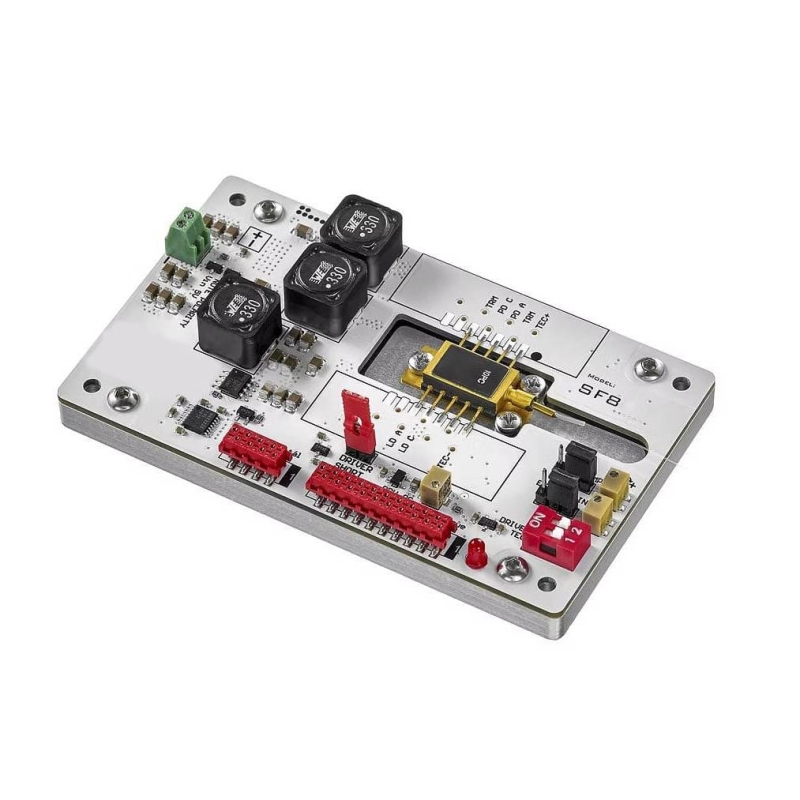

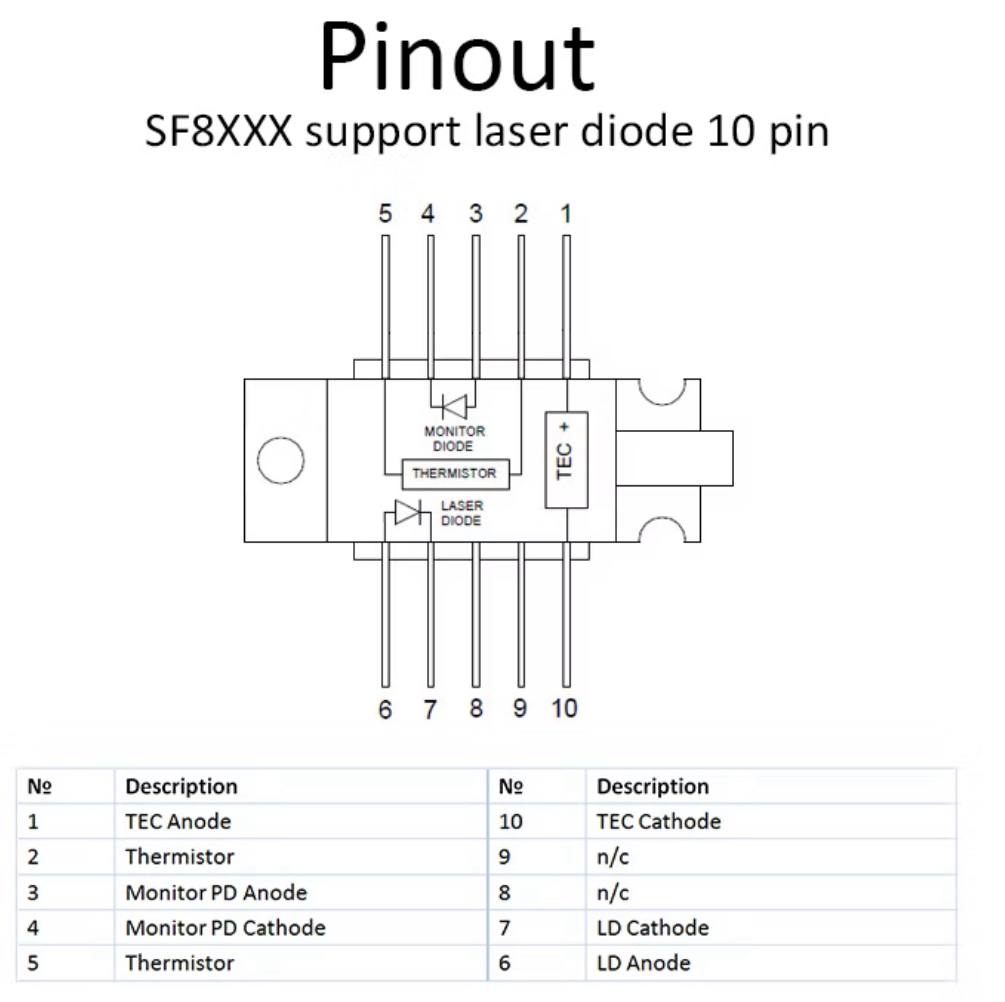

Серия драйверов SF8XXX специально разработана для питания лазерных диодов в корпусе Butterfly с 10-контактными лазерными диодами накачки. Драйвер SF8XXX включает в себя высокостабильный источник тока (0,01 мА) для лазерного диода и контроллер TEC для прецизионного поддержания температуры на элементе Пельтье (ТЭМ) (0,01 °C). Драйвер имеет контактные площадки для пайки лазерного диода в корпусе Butterfly непосредственно к плате драйвера и большой радиатор для стабильного отвода тепла. Основные области применения: лазерная накачка, лазерная спектроскопия, лабораторные испытательные стенды.
Особенности:
- Не требует подстройки напряжения;
- Мягкий запуск;
- Регулируемый порог защиты по току;
- Защитный обратный диод;
- Защитное шунтирование выхода;
- Встроенный ПИД-регулятор, не требующий настройки;
- Регулируемое ограничение напряжения на TEC;
- Поставляется с алюминиевым основанием для установки лазерного диода.
Технические характеристики:
|
Тип параметра |
SF8025-10 |
SF8075-10 |
SF8150-10 |
SF8300-10 |
|
Выходной ток ЛД |
250 мА |
750 мА |
1500 мА |
3000 мА |
|
Выходное напряжение ЛД |
0.5 – 3 В |
|||
|
Выходной ток ТЕС |
до ±4 А |
|||
|
Выходное напряжение TEC |
до ±4В |
|||
|
Шумы выходного тока ЛД |
10-15 мкА |
|||
|
Точность стабилизации тока ЛД |
0,1% |
|||
|
Точность установки тока |
1% |
|||
|
Пульсации выходного тока TEC |
2-4 мА |
|||
|
Диапазон изменения температуры |
от +15 до +40 °C |
|||
|
Датчик |
NTC 10кОм |
|||
|
Управление |
аналоговое/ подстроечные резисторы на плате |
|||
Защита лазерного диода
- Плавный запуск с линейным нарастанием тока;
- Ограничение тока;
- Ограничение температуры;
- Защита от обратного тока;
- Защита от электростатического разряда и переходных процессов.
Габаритные размеры
- Размеры: 101.6 x 61 x 18.56 мм;
- Вес: 119 г.

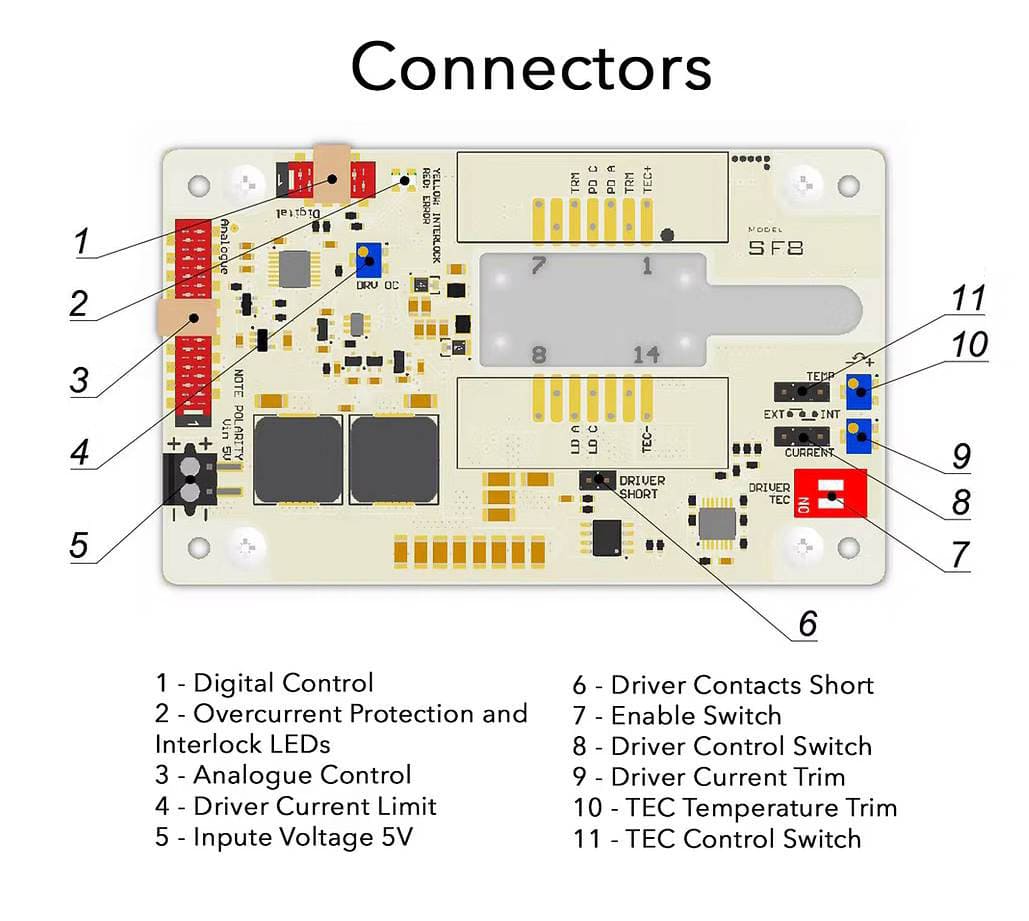

Пользовательский интерфейс
- Подстроечные потенциометры для тока драйвера и мощности ТЭО;
- Аналоговый;

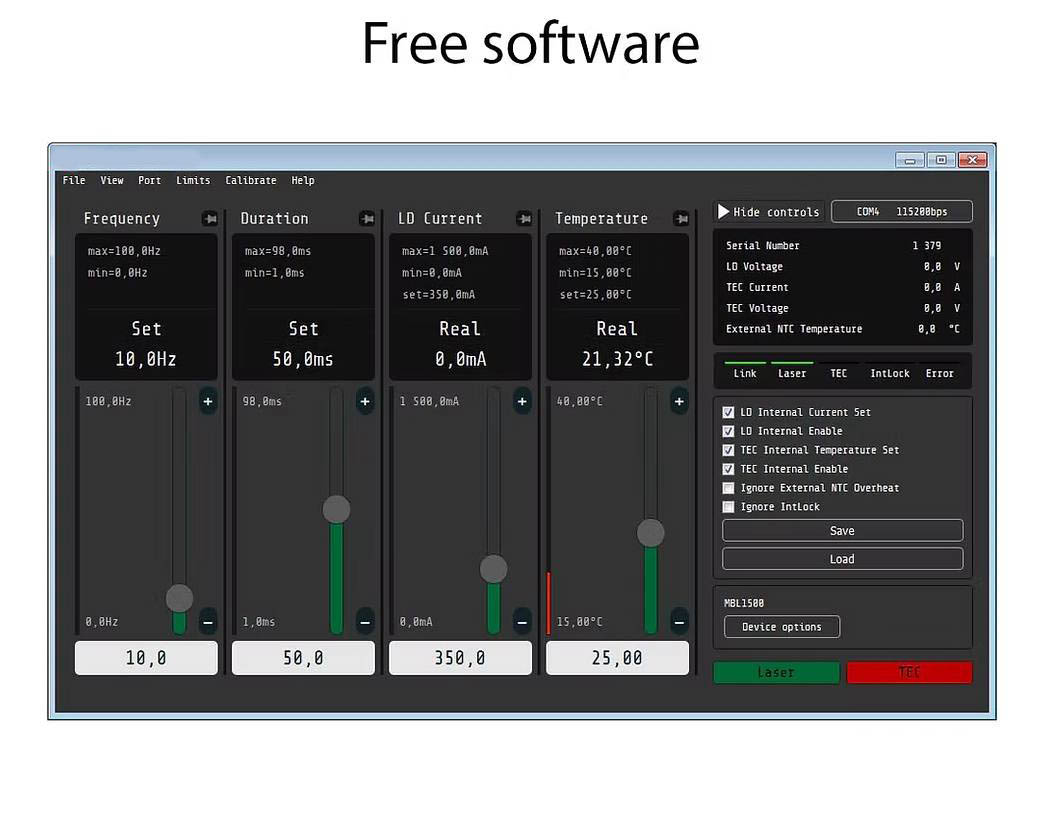

- RS-232 / UART/ USB;
- Bluetooth в качестве платной опции (необходим для Android-приложения).
Комплект поставки
- Драйвер – 1 шт;
- Плоский кабель 50 см с одним 8-контактным разъемом – 1 шт;
- Плоский кабель 50 см с одним 20-контактным разъемом – 1 шт;
- Спецификация и руководство пользователя – 1 шт.
