Полупроводниковые оптические усилители (SOA) действуют как многофункциональные устройства. При использовании в качестве модуляторов интенсивности они становятся альтернативой AOM (акустооптическим модуляторам) или EOM (электрооптическим модуляторам).
Полупроводниковые оптические усилители (SOA), когда они работают в импульсном режиме с драйвером SOA AeroDIODE, становятся решением для модуляции с широким динамическим диапазоном от 750 до 1700 нм. Драйвер SOA AeroDIODE подает прецизионные импульсы, которые генерируются внутри встроенным генератором импульсов или по запросу из внешнего сигнала TTL.
|
Особенности: - Полупроводниковые оптические усилители можно использовать в качестве модуляторов при использовании с импульсной электроникой; - Ширина импульса задается пользователем от 0.5 нс до CW; - 3 механизма генерации импульсов (внутренний / внешний); - Джиттер: до 8 пс, Частота следования импульсов: 250 МГц; - Регулируемые предельные значения уровня тока (средний / пиковый), температуры SOA и т. д.; - Все модели регулируются через USB или аналоговый сигнал; - Одна из моделей также включает 3 генератора импульсов задержки для внешней синхронизации (SOA- Shape);
- Множество OEM функций для упрощения совместимости при интеграции. |
|
|
Изменение формы импульса |
Изменение формы импульса |
Технические характеристики драйверов SOA AeroDIODE:
|
Параметры |
SOA-std |
SOA-HPP |
SOA-Shape |
|
Режим |
CW или импульсный |
CW и/или импульсный |
Только импульсный |
|
Выходной ток (CW режим) |
800 мА |
1000 мА |
- |
|
Выходной ток (импульсный режим) |
1500 мА |
3500 мА |
1600 мА |
|
Коэффициент экстинкции (дБ, тип.) (зависит от SOA) |
50 дБ |
40 дБ | |
|
Скорость переключения (тип.) (зависит от SOA) |
~1 нс |
~2 нс | |
|
Динамический диапазон |
60 дБ |
48 дБ | |
|
Джиттер |
<20 пс |
<8 пс |
<2 нс |
|
Задание формы импульса |
нет |
да | |
|
CW смещение (в импульсном режиме) |
нет |
да |
нет |
|
Макс. частота следования импульсов |
10 МГц |
250 МГц |
20 МГц |
|
Совместимость, интерфейсы и библиотеки |
USB - Windows 7/10 ; DLLs - Hexa - Labview - Python | ||
|
Макс. выходная мощность |
От 20 до 100 мВт (более 500 мВт в некоторых конфигурациях) | ||
|
Размеры (мм) |
190*150*45 |
208*100*37 | |
|
Источник питания |
12 В (110 - 220 В адаптер в комплекте) |
24 В (110-220 В адаптер в комплекте) | |
Модели драйверов SOA AeroDIODE:
|
Изображение |
Модель |
Описание |
|

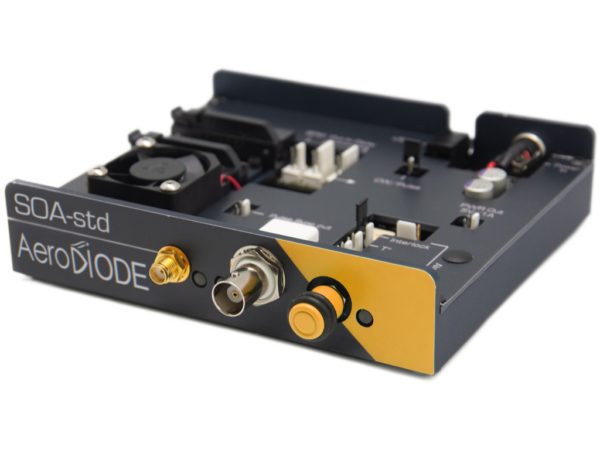

SOA-std |
Драйвер для SOA в корпусах Butterfly (совместим практически со всеми усилителями, представленными на рынке). Макс. пик. ток: 1500 мА; Макс. частота: 10 МГц; Встроенный генератор импульсов. |
|
|
SOA-HPP |
Драйвер для SOA в корпусах Butterfly (совместим практически со всеми усилителями, представленными на рынке). Макс. пик. ток: 3500 мА; Макс. частота: 250 МГц; Встроенный генератор импульсов. Возможность совмещать импульсную и непрерывную генерацию. |
|
SOA-Shape |
Драйвер для SOA. Встроенный генератор сигналов произвольной формы. Макс. пик. ток: 1600 мА; Макс. длительность импульса: 8 мксек; Макс. частота следования импульсов: 20 МГц. |
