Поставщик
|
AeroDIODE |
|
Особенности
|
с регулируемой длительностью импульса |
|
Комплектующие
|
драйверы |

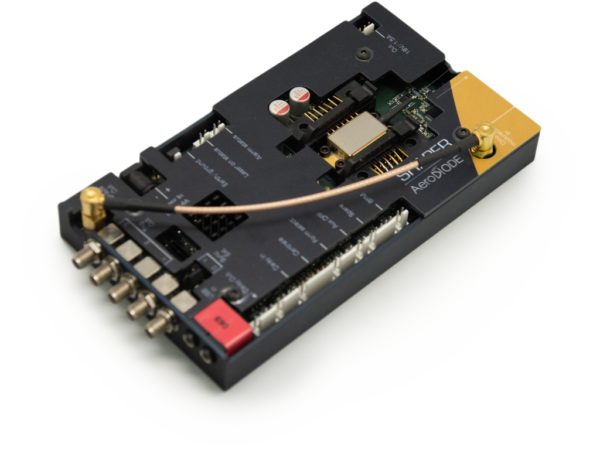

Драйверы Shaper от AeroDIODE позволяют генерировать импульсы любой формы с наносекундной длительностью. Это многофункциональное устройство со встроенным генератором сигналов произвольной формы (AWG), контроллером ТЕС и несколькими генераторами задержки импульсов для синхронизации сигналов. Для заказа доступно 2 модели для прямой (лазерный диод) или внешней (EOM или AOM) импульсной модуляции. (Примечание: EOM = электрооптический модулятор; AOM = акустооптический модулятор).
|

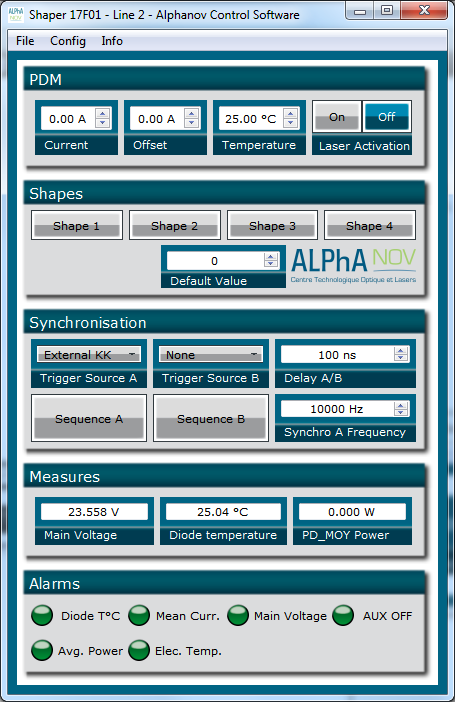

Особенности: - Прямая модуляция нс лазерных импульсов любой формы; - Выходной ток: 0 - 1.6 A с разрешением 16 бит/48 дБ/30 мкА; - Встроенное гнездо для лазерных диодов в корпусе butterfly тип 1 (тип 2 по запросу); - Форма импульса задается пользователем от 500 пс до 8 мкс с частотой повторения 0-20 МГц; - Встроенные TEC контроллер с защитой от перегрева; - Специальный режим для подавления «пика переключения усиления» лазерного диода; - Встроенный генератор сигналов произвольной формы с внутренним или внешним триггером; - 3 встроенных генератора задержки импульсов; - USB интерфейс и интуитивно понятное ПО; - Две модели: с прямой и внешней модуляцией. |
|
|

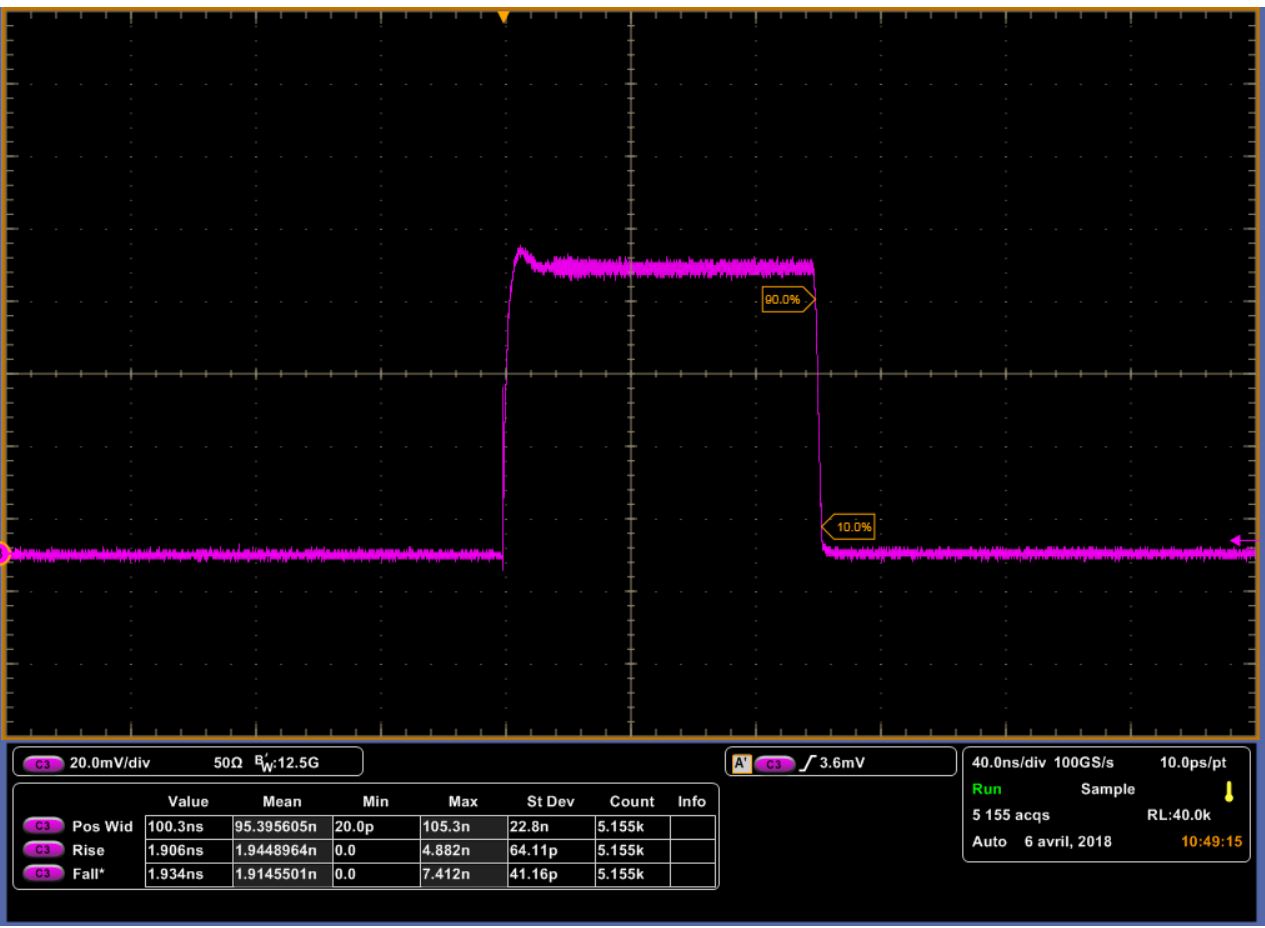

Квадратный импульс, 1 А, 100 нс |

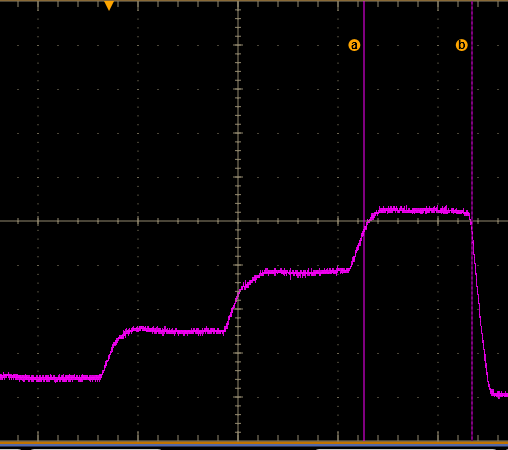

Ступенчатый импульс, 400 мА, 100 нс |
Технические характеристики драйверов Shaper AeroDIODE:
|
Устройства |
Параметры |
Shaper-direct (прямая модуляция) |
Shaper-external (внешняя модуляция) |
|
Драйвер лазерного диода |
Режим |
Пользовательская форма импульса |
Прямоугольный импульс (от 1 нс до CW) |
|
Пиковый уровень тока |
0-1.6 A |
0-3.5 A |
|
|
Длительность импульса |
0.5 нс - 8 мксек |
1 нс - CW |
|
|
Разрешение длительности импульса |
500 пс |
||
|
Разрешение тока импульса |
30 мкА |
||
|
Джиттер (внутренний / внешний триггер) |
< 100 пс / ±2.5 нс |
||
|
Функция подавления пика переключения усиления |
Да (включается и задается пользователем) |
Нет |
|
|
Драйвер внешнего модулятора (EOM или AOM) |
EOM/AOM длительность импульса (4000 шагов макс.) |
N.A. |
0.5 нс - 8 мкс |
|
EOM/AOM разрешение длительности импульса |
N.A. |
500 пс |
|
|
Выходное напряжение |
N.A. |
1 В (50 Ом) / 5 В (High-Z) |
|
|
Выходы генераторов задержки импульсов (синхронизация с внешним оборудованием) |
Количество выходов |
3 |
|
|
Длительность сигналов синхронизации |
0 – несколько часов |
||
|
Разрешение сигналов синхронизации |
1 нс |
||
|
Выходное напряжение |
3.3 В (50 Ом) |
||
|
Общие характеристики |
Совместимость и библиотеки |
Window 7/10; Hexa, DLLs, LabVIEW |
|
|
Интерфейс |
USB или UART |
||
|
Источник питания |
24 В / 4A (110 В/220 В адаптер в комплекте) |
||
Модели драйверов Shaper AeroDIODE для лазерных диодов:
|
Изображение |
Модель |
Описание |
|
Shaper Direct |
Драйвер высокоскоростного лазерного диода. Задаваемые пользователем формы наносекундных импульсов. Максимальный ток: 1600 мА, максимальная частота следования: 20 МГц; Разрешение: 500 пикосекунд; Максимальная длительность импульса: 8 мкс. |
|
|
Shaper External |
Драйвер высокоскоростного лазерного диода и внешнего модулятора для генерации наносекундных импульсов заданной пользователем формы. Драйвер генерирует квадратный импульс или непрерывный сигнал лазерного диода и внешний сигнал напряжения для управления EOM (электро-оптическим модулятором) или AOM (акусто-оптическим модулятором). Максимальный пиковый ток (квадратный импульс лазерного диода): 1750 мА; Максимальный средний ток (лазерный диод): 400 мА; максимальное напряжение (драйвер EOM или AOM): 1 В или 5 В. Дополнительный внешний РЧ-усилитель поставляется для достижения наилучших характеристик при выходе 5 В. |
