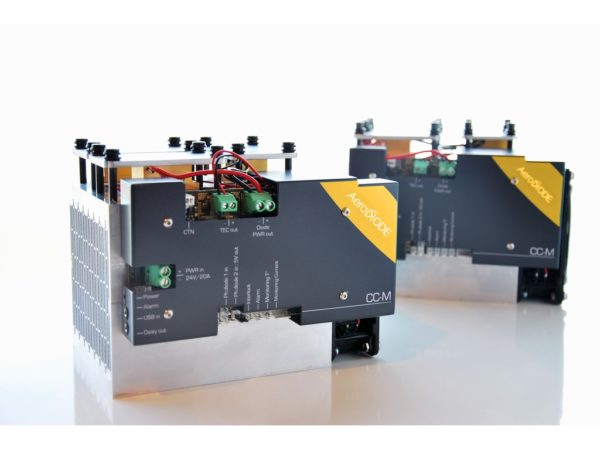

Высокомощные драйверы AeroDIODE (36 В/21 А) позволяют управлять током и контролировать температуру лазерных диодов мощностью до 150 Вт. Драйверы серии CCM могут работать с одно- и многоэлементыми лазерами. Несколько лазерных диодов могут быть последовательно установлены на драйвер. Лазерные диоды могут быть стабилизированы либо в ACC (автоматический контроль тока), либо в APC (автоматический контроль мощности с использованием сигнала внешнего фотодиода) режимах.
|

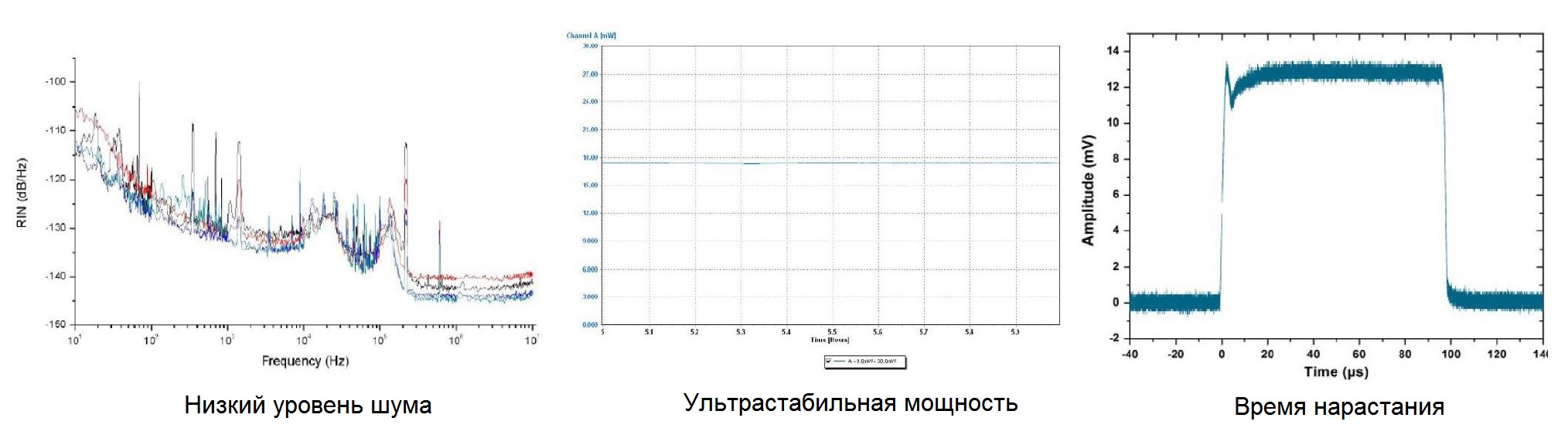

Особенности: - Совместимы с многоэлементыми лазерными диодами II-VI, NLight, IPG, Lumentum, Dilas и т. д.; - Низкий уровень шума; - Термоэлектрическое и воздушное охлаждение; - Высокая стабильность лазерной мощности при кратковременной и долговременной генерации излучения; - Мощность (CW режим) более 150 Вт при работе с лазерными диодами нового поколения; - Макс. частота модуляции: 100 кГц; - Высокая эффективность;
- USB интерфейс для одновременной работы с несколькими модулями. |
|
Технические характеристики драйверов CCM AeroDIODE:
|
Параметры |
CCM |
CCM-HP |
|
Выходной ток |
0-13 A |
0-21 A |
|
Выходное напряжение (зависит от лазерного диода) |
0-23В |
0-36В |
|
Регуляция температуры диода |
15-40°C | |
|
Температурная стабильность (зависит от интеграции) |
10 мК | |
|
Точность регулировки мощности |
0.05 A | |
|
Стабильность лазерной мощности |
< 0.05 % | |
|
Макс. частота модуляции |
100 кГц | |
|
Совместимость и библиотеки |
Windows 7/Windows 10 / DLLs / Hexa / LabVIEW | |
|
Интерфейс |
USB / UART | |
|
Источник питания |
24 В | |
|
Размеры (мм) |
238 * 119 * 112 |
238 * 146 * 142.5 |
Модели драйверов CCM AeroDIODE для лазерных диодов:
|
Изображение |
Модель |
Описание |
 |

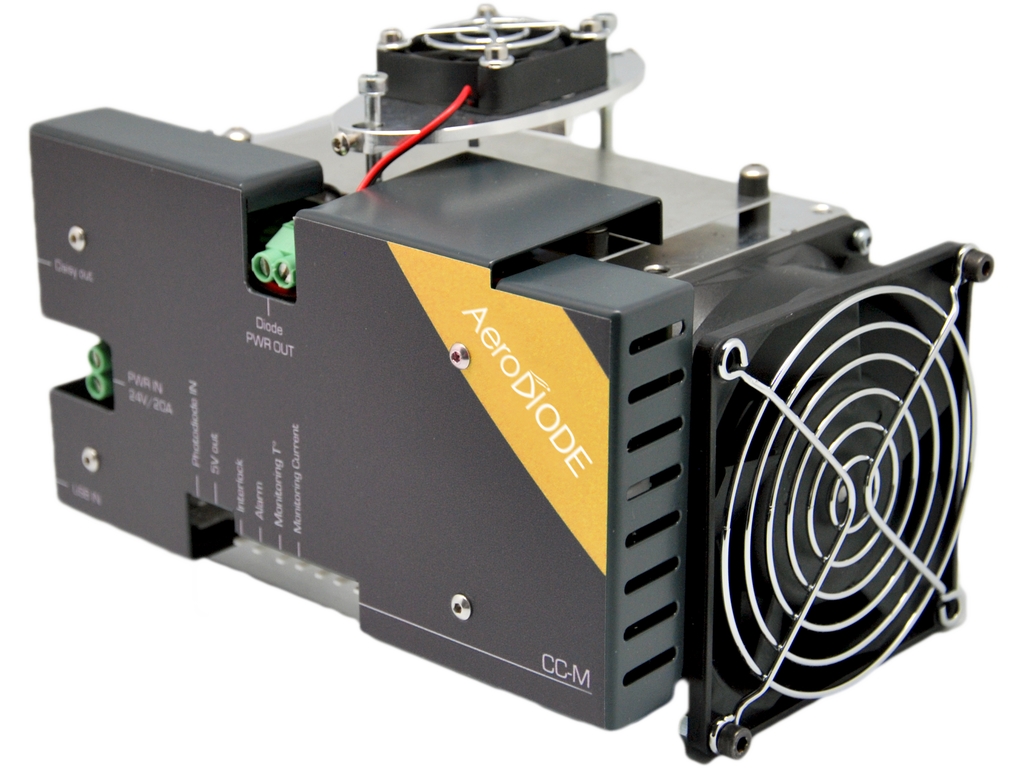

CCM-std |
Стандартная версия для лазерных диодов с оптической мощностью до 60 Вт (макс. 23 В / 13 А). В комплекте 2 * термоэлектрических охладителя 30 * 30.
Примечание: CCM - это устройства с питанием 24 В. Свяжитесь с нами, если вы хотите, чтобы мы предложили совместимый источник питания. |
 |
CCM-HP |
Версия HP (высокой мощности) для лазерных диодов с оптической мощностью до 200 Вт (макс. 36 В / 21 A). В комплекте 2 * термоэлектрических охладителя 40 * 40.
Примечание: CCM - это устройства с питанием 24 В. Свяжитесь с нами, если вы хотите, чтобы мы предложили совместимый источник питания. |
 |

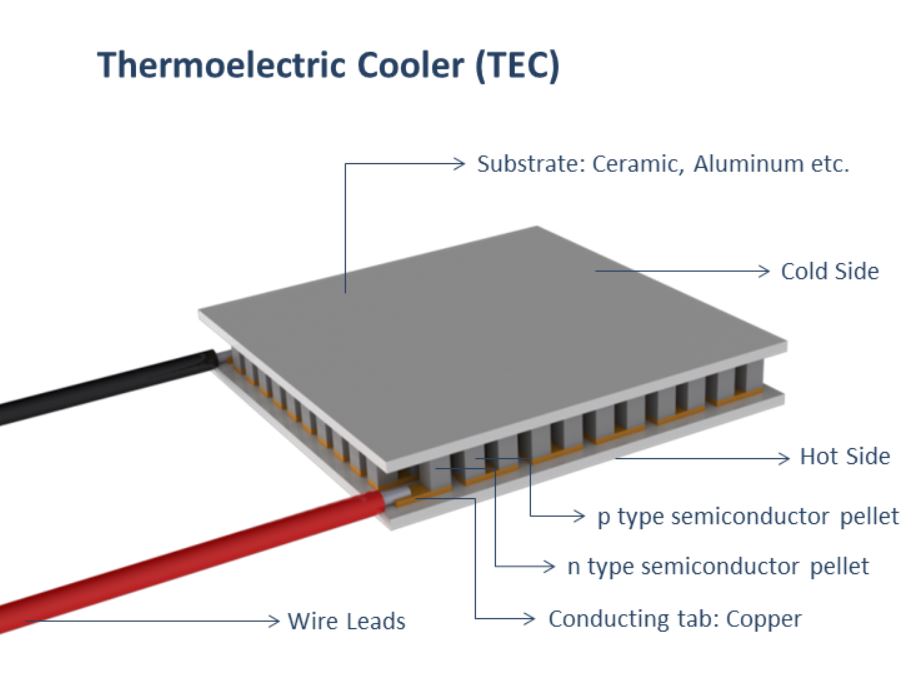

Опция 1 – Термоэлектрический охладитель 30*30 мм² |
Термоэлектрический модуль с высокой эффективностью отвода тепла. Термоэлектрический модуль состоит из большого количества полупроводников для достижения большей эффективности отвода тепла по сравнению со стандартными термоэлектрическими элементами. Все CCM-std драйверы имеют 2 таких модуля по умолчанию, но для больших лазерных диодов или конфигураций с несколькими лазерными диодами может потребоваться использование более двух термоэлектрических модулей |
|
Опция 2 - Термоэлектрический охладитель 40*40 мм² |
Термоэлектрический модуль с высокой эффективностью отвода тепла. Термоэлектрический модуль состоит из большого количества полупроводников для достижения большей эффективности отвода тепла по сравнению со стандартными термоэлектрическими элементами. Все CCM-HP драйверы имеют 2 таких модуля по умолчанию, но для больших лазерных диодов или конфигураций с несколькими лазерными диодами может потребоваться использование более двух термоэлектрических модулей |
|
Опция 4 – Модель с 2 платами |

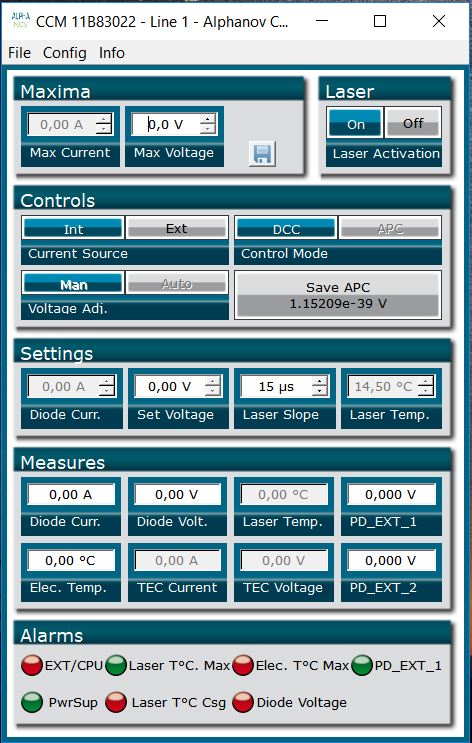

Дополнительная плата монтируется на другой стороне кулера. Это позволяет управлять двумя лазерными диодами с независимым контролем температуры и тока на одной компактной установке. Графический интерфейс автоматически открывает два окна на одном экране компьютера. | |
 |

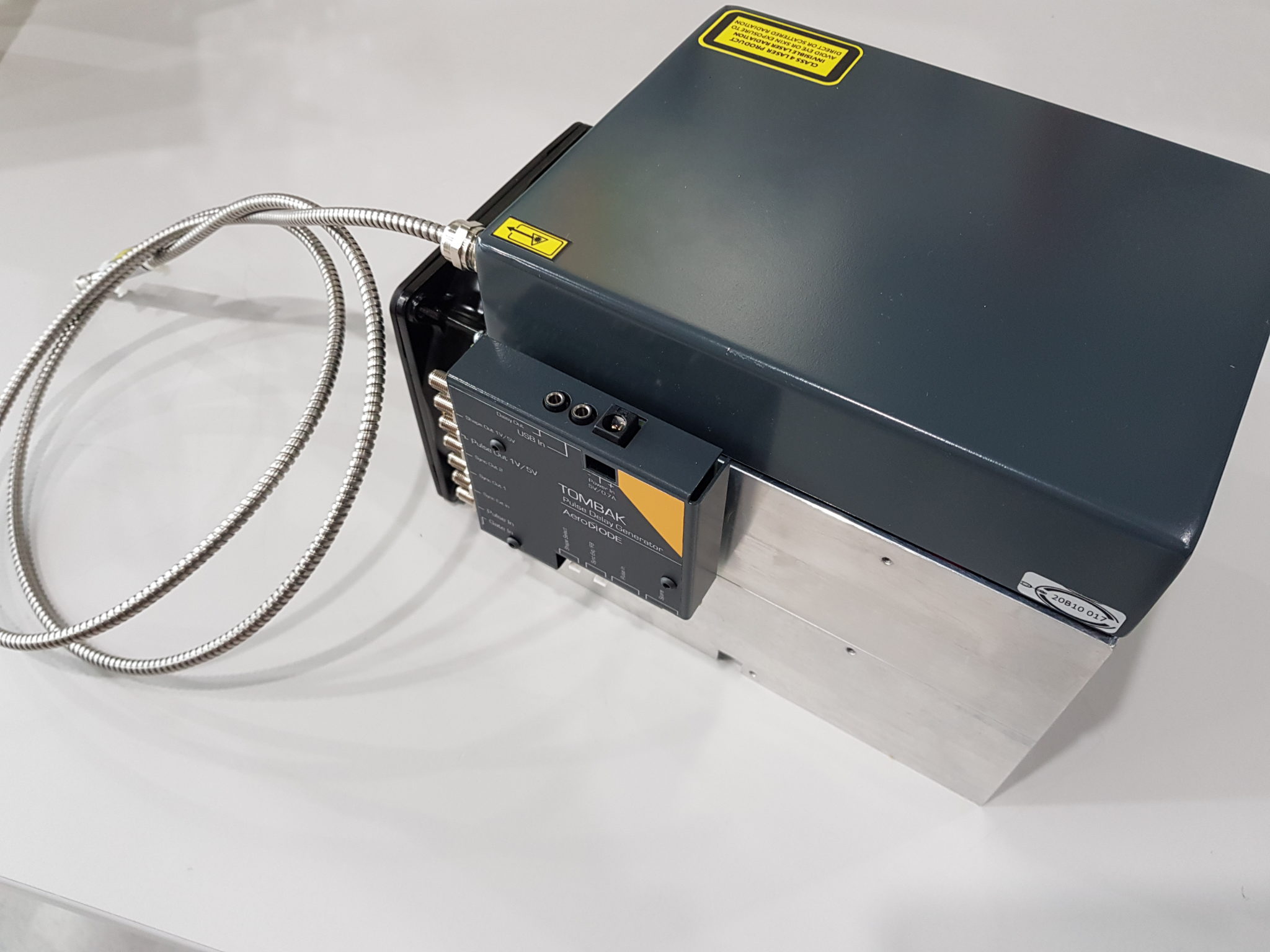

Опция 3 - TOMBAK Модуль синхронизации |
Дополнительный инструмент синхронизации, обеспечивающий максимальную гибкость при работе с синхронизацией импульсов и выходами триггера. Если Вы выбираете данную опцию, TOMBAK устанавливается сбоку системы и подключается к CCM. Графический интерфейс открывает два окна, одно для CCM и одно для TOMBAK. Внешние триггеры подключаются к разъему SMA, и можно регулировать задержку, разделять сигналы, получать любую длительность импульса и т. д. |
