        Драйвер Taiko PDL M1, 1 Гц – 100 МГц

        Главная
        —
        Каталог продукции
        —
        Лазеры и лазерные системы
        —
        Аксессуары для лазеров
        —Драйвер Taiko PDL M1, 1 Гц – 100 МГц

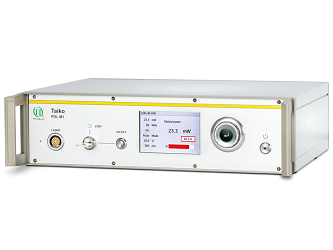

        Фото Драйвер Taiko PDL M1, 1 Гц – 100 МГц
        Производитель: PicoQuant
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        PicoQuant
        Тип оборудования
        драйверы для лазеров

        Драйверы Taiko PDL M1 – умные универсальные драйверы для пикосекудных лазеров PicoQuant, которые позволяют управлять параметрами излучения лазерных головок серии LDH-I. Преимущества драйверов Taiko PDL M1 – простота использования и гибкость, что делает его идеальным решением даже для новичков в работе с лазерами. Чтобы поменять длину волны излучения достаточно подключить новую лазерную головку, которая будет автоматически распознаваться драйвером.

        Интерфейс драйвера позволяет считывать и отображать различные рабочие параметры, подключенной лазерной головки: длина волны излучения, температура, частота следования импульсов, выходная интенсивность излучения. Каждая лазерная головка LDH-I калибруется при производстве с учетом интенсивности/выходной мощности и температурной зависимости сдвига длины волны. Таким образом, драйвер Taiko PDL M1 PicoQuant может определять текущую выходную мощность и центральную длину волны лазерной головки в процессе работы. Задание выходной мощности осуществляется либо относительными процентными значениями интенсивности, либо абсолютными калиброванными значениями оптической мощности (мВт, Вт).

        Taiko PDL M1 обладает расширенными возможностями для работы с лазерными диодами высокой мощности. Например, последнее поколение диодов с несколькими поперечными модами теперь может выдавать среднюю выходную оптическую мощность до 150 мВт в импульсном режиме и до 200 мВт в режиме непрерывного излучения. Такие лазерные диоды доступны во всем видимом диапазоне. Кроме того, лазерные диодные головки теперь могут работать в двух разных режимах: классический линейный режим и новый режим максимальной мощности.

        В линейном режиме энергия импульса и форма импульса гарантированно остаются постоянными во всем диапазоне частот следования импульсов для данного значения интенсивности. Это обеспечивает очень стабильную функцию отклика прибора (IRF), например, для измерений времени жизни и обеспечивает идеальную линейность средней мощности для каждой частоты импульсов. Режим максимальной мощности позволяет достичь максимальной энергии импульса при каждой частоте следования импульсов. Точная величина мощности, которая может быть достигнута, зависит как от подключенной лазерной головки, так и от частоты импульсов, с которой она работает.

        Драйверы Taiko PDL M1 поддерживают генерацию импульсов с частотой от 1 Гц до 100 МГц, работу в непрерывном режиме генерации излучения и режим внешнего триггера. Также он может генерировать заданные пользователем последовательности импульсов, состоящие из нескольких миллионов – до 17 миллионов – импульсов со свободно задаваемым периодом. Данный режим отлично подходит для фосфоресцентных измерений с временным разрешением или других приложений, где большие количества энергии возбуждения должны с определённой периодичностью подаваться на образец.

        Управление драйвером Taiko PDL M1 осуществляется вручную с помощью кнопки на передней панели или удаленно с помощью ПК (специализированное ПО от PicoQuant) через USB интерфейс. Ручное и компьютерное управление драйвером синхронизированы и могут использоваться одновременно.

        Особенности:

        - Непрерывный, импульсный режимы работы;

        - Режим работы с максимальной мощностью;

        - Задание пользователем параметров последовательности импульсов;

        - Частота следования импульсов: 1 Гц – 100 МГц;

        - Свободная регулировка интенсивности в пределах калиброванных значений мощности;

        - Точное задание длины волны излучения;

        - Вход внешнего триггера;

        - Для лазерных головок LDH-I

        Применения:

        - Измерения с временным разрешением;

        - Микроскопия визуализации времени жизни флуоресценции (FLIM);

        - STED-микроскопия (микроскопия на основе подавления спонтанного испускания);

        - Флуоресцентная корреляционная спектроскопия (FCS);

        - Диагностика полупроводников и калибровка детекторов;

        - Лидары;

        - Затравочное излучение.

        Технические характеристики драйвера Taiko PDL M1

        Драйвер Taiko PDL M1 для пикосекундных лазеров

        Встроенный генератор

        Тип

        кварцевый

        Режим работы

        импульсный, непрерывный, задание параметров последовательности импульсов

        Диапазон частот следования импульсов

        1 Гц - 1 МГц с шагом 1, 2 или 5 периодов различной мощности из 10
        1 - 100 МГц с шагом 1 МГц

        Выход синхронизации

        Амплитуда

        < -800 мВ при нагрузке 50 Ом (NIM)

        Ширина импульса

        5 нс

        Задержка

        10 нс (от заднего фронта импульса до выхода лазера),

        джиттер < 20 пс

        Сопротивление

        50 Ом

        Разъем

        SMA (гнездовой)

        Вход внешнего сигнал запуска

        Диапазон входного напряжения

        -5 - +5 В (совместимость с TTL)

        Триггер (регулируемый)

        -1 - +1 В

        Требуемая ширина импульса

        > 5 нс

        Сигнал задержки

        16 нс (от входа сигнала запуска до оптического выхода)

        джиттер < 20 пс

        6 нс (от входа сигнала запуска до выхода синхронизации)

        Диапазон частот

        1 Гц - 90 МГц

        Входной напряжение

        50 Ом

        Разъем

        BNC (гнездовой)

        Входы стробирования

        Медленный строб

        Время прохождения сигнала: < 1 мс

        Быстрый строб

        Время прохождения сигнала: 10 нс (импульсный режим и режим генерации пакетов импульсов)

        Время нарастания сигнала: 5-10 мкс, от 0 до 80-90% от макс. мощности (непрерывный режим генерации)

        задаваемый пользователем входной импеданс: 10 кОм с увеличением или 50 Ом со снижением

        Устройство дистанционной блокировки

        Напряжение

        < 16 В (DC)

        Сопротивление цепи

        10 Ом (макс.)

        Разъемы

        Lemo 00.304 и banana

        Компьютер

        Интерфейс ПК

        USB 2.0

        Операционная система

        WindowsTM 8 / 8.1 / 10

        Источник питания

        Напряжение переменного тока

        220 / 240 или 110 / 120 В (AC), 50 / 60 Гц

        Энергопотребление

        140 Вт (макс.)

        Габаритные размеры

        Основной блок

        355 × 311 × 95 мм (ш × д × в)

        Рабочие условия внешней среды

        Диапазон рабочих температур

        10 - 40 °C

        Относительная влажность

        < 80%

        Для доступа к файлам требуется Авторизация
        Чертеж драйвера Taiko
        241.2 Кб
        Чертеж лазерной головки LDH-I
        253.7 Кб
        Техническая документация для драйверов Taiko пикосекундных лазеров PicoQuant
        907.9 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
