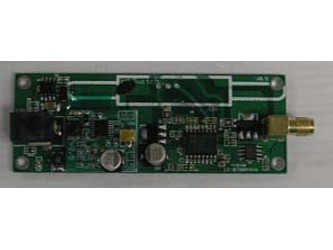

SWDR-100 - драйвер для серии NS переключателей, подающий управляющие сигналы. Конструкция двухтактного выхода обеспечивает быстрое время переключения нарастания и спада. Стандартный драйвер управляет одним переключателем.
Особенности:
- Время нарастания / спада 85 - 100 нс;
- Скорость переключения 315 - 350 нс;
- Частота повторений 100 кГц;
- Двухтактная конструкция выхода;
- Низкое энергопотребление.
Технические характеристики:
|
Параметр |
Мин. значение |
Типовое значение |
Макс. значение |
Единица измерения |
|

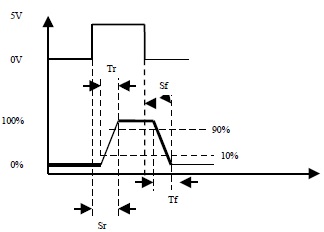

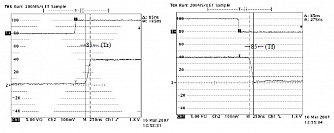

Время нарастания |
85 |
100 |
нс | |
|
Время спада |
85 |
100 |
нс | |
|

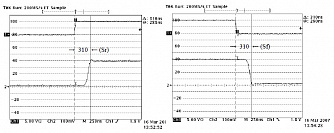

Скорость переключения (нарастание) |
315 |
350 |
нс | |
|
Скорость переключения (спад) |
315 |
350 |
нс | |
|
Частота повторений |
DC |
100 |
кГц | |
|
Длительность импульса |
1 |
≥ 1 |
мкс | |
|
Входной контроль |
0 |
5 |
В | |
|
Потребляемая мощность |
5 |
Вт | ||
|
Мощность тока |
0.08 |
0.4 |
А | |
|
Источник питания |
12 |
В | ||
|
Рабочая температура |
-5 |
70 |
°C | |
|
Температура хранения |
-40 |
80 |
°C | |
|
Электрический разъем |
SMA | |||
|
Габариты |
3.5 х 1.25 |
дюйма |
Формирование артикула:
SWDR-11 X Q 111 R
|
Символ |
Обозначение |
|
X: Частота повторений |
100 кГц |
|
Под заказ | |
|
Q: Размер |
3.5 x 1.25 |
|
Под заказ | |
|
R: Коннекторы |
SMA |
|
Под заказ |
