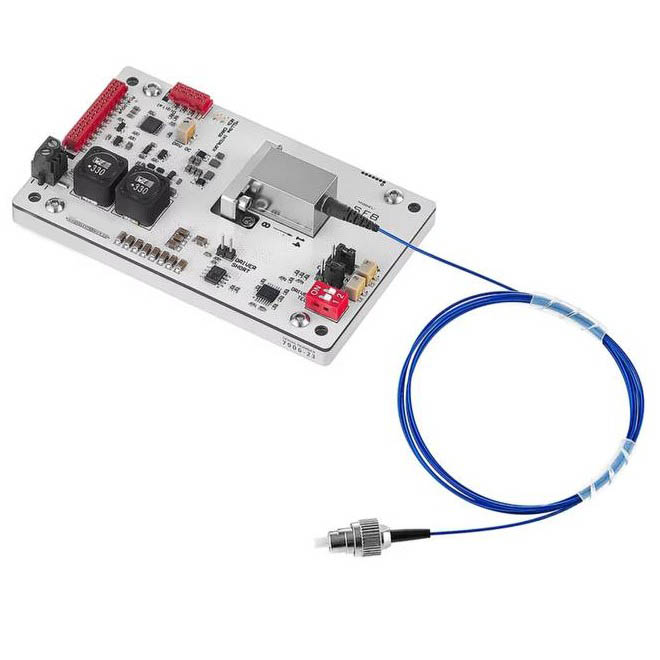

Драйверы серии SF8XXX-DIL специально разработаны для питания лазерных диодов в DIL корпусе. Драйвер SF8XXX-DIL включает в себя высокостабильный источник тока (0.01мА) для лазерного диода и контроллер ТЭО для точного поддержания температуры элемента Пельтье (ТЭМ) (0.01 °C). Драйвер имеет держатель для пайки устройств в DIL корпусе и большой радиатор для стабильного рассеивания тепла. Основные области применения: лазерная накачка, лазерная спектроскопия, лабораторные испытательные стенды. Эти устройства - отличный выбор для лазерных диодов от II-VI Laser Enterprise, Eblana Photonics, 3SP Technologies, Furukawa и др.
Особенности:
- Универсальный источник тока, контроллер температуры и держатель для DIL LD;
- Низкий уровень пульсаций тока: ≤ 10 мкА;
- Стабильность тока < 0.1%;
- Встроенный ПИД-регулятор, не требующий настройки;
- Плавный запуск с линейным нарастанием тока, ограничение тока, ограничение температуры для защиты лазерного диода;
- Соответствует требованиям RoHS3;
- Android приложение (требуется UART/Bluetooth);
- Драйверы LabView, Python;

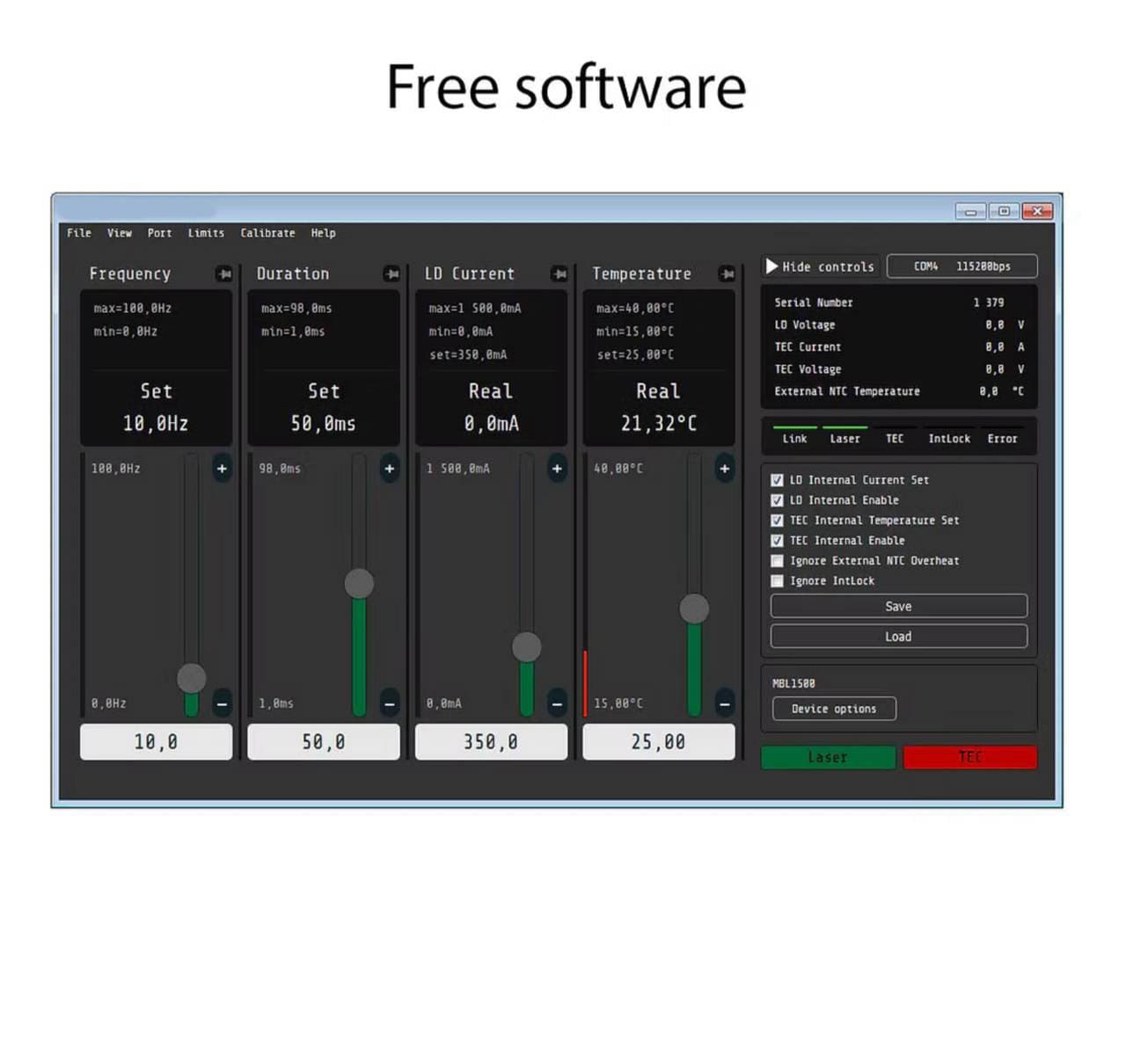

- Бесплатное программное обеспечение.
Технические характеристики:
|
Тип параметра |
SF8025-DIL v7.0 |
SF8075-DIL v7.0 |
SF8150-DIL v7.0 |
SF8300-DIL v7.0 |
|
Выходной ток ЛД |
250 мА |
750 мА |
1500 мА |
3000 мА |
|
Выходное напряжение ЛД |
0.5 – 3 В |
|||
|
Шумы выходного тока ЛД |
10-15 мкА |
|||
|
Точность стабилизации тока ЛД |
0,1% |
|||
|
Точность установки тока |
1% |
|||
|
Выходная мощность ТЭО |
±4 A |
|||
|
Выходное напряжение ТЭО |
±4 В |
|||
|
Пульсации выходного тока ТЭО |
2-4 мА |
|||
|
Датчик обратной связи ТЭО |
NTC 10 кОм |
|||
|
Диапазон регулирования температуры |
+15 до +40 °C |
|||
Защита лазерного диода
- Плавный запуск с линейным нарастанием тока;
- Ограничение тока;
- Ограничение температуры;
- Защита от обратного тока;
- Защита от электростатического разряда и переходных процессов.
Габаритные размеры
- Размеры: 101.6 x 61 x 19.4 мм;
- Вес: 119 г.

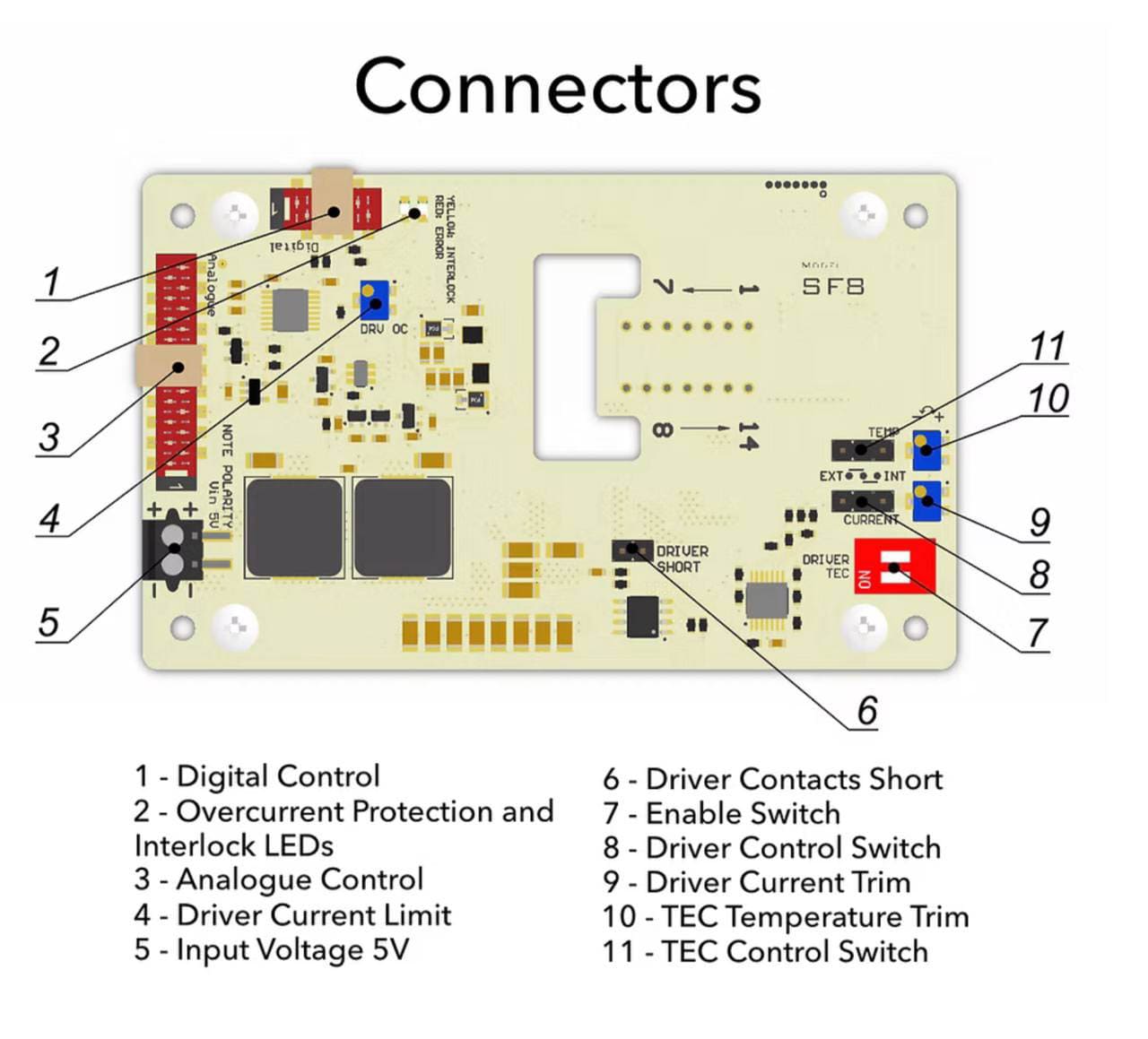

Пользовательский интерфейс
- Подстроечные потенциометры для тока драйвера и мощности ТЭО;
- Аналоговый;
- RS-232 / UART/ USB;
- Bluetooth в качестве платной опции (необходим для Android-приложения).
Комплект поставки
- Драйвер – 1 шт;
- Плоский кабель 50 см с одним 8-контактным разъемом – 1 шт;
- Плоский кабель 50 см с одним 20-контактным разъемом – 1 шт;
- Спецификация и руководство пользователя – 1 шт.
