Компания AeroDIODE предлагает прецизионные драйверы серии CSS с встроенным держателем для лазерных диодов в корпусе Butterfly и USB интерфейсом. Драйверы оптимизированы для работы в импульсном (начиная от одиночных импульсов) и непрерывном режимах. Длительность импульса менее 1 нс. Прецизионные импульсы генерируются встроенным генератором или по запросу внешним TTL источником сигналов.
|

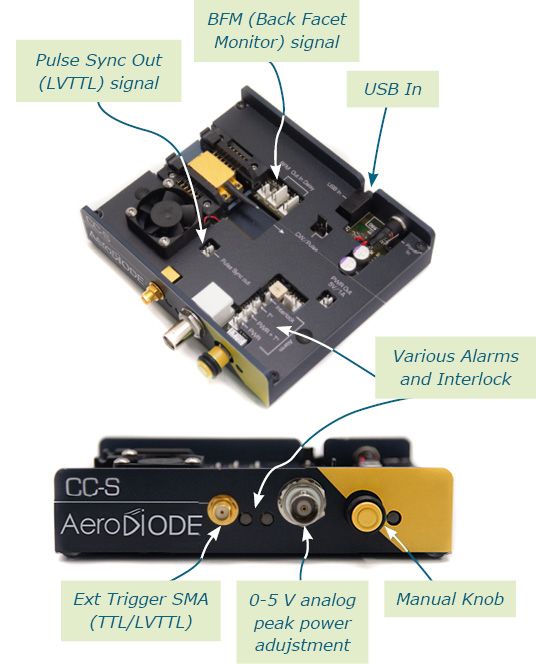

Особенности: - Пиковый ток: до 1500 мА (3500 мА или 9000 мА - опции); - Ширина импульса задается пользователем от 500 пс до CW (внутренний генератор импульсов - ширина оптического импульса зависит от лазерного диода); - Частота следования импульсов: до 4 МГц (опции: 10 МГц / 250 МГц); - Встроенный TEC контроллер; - Время нарастания спада: < 500 пс; - Режимы регулировки пиковой мощности: USB, ручной & аналоговый (0-5 В); - USB интерфейс для одновременной работы с несколькими модулями; - Совместимы с лазерными диодами любого типа: TO, VCSEL, Butterfly тип 1, тип 2 и т. д.. |
|
|
Лазерный импульс 3 нс |

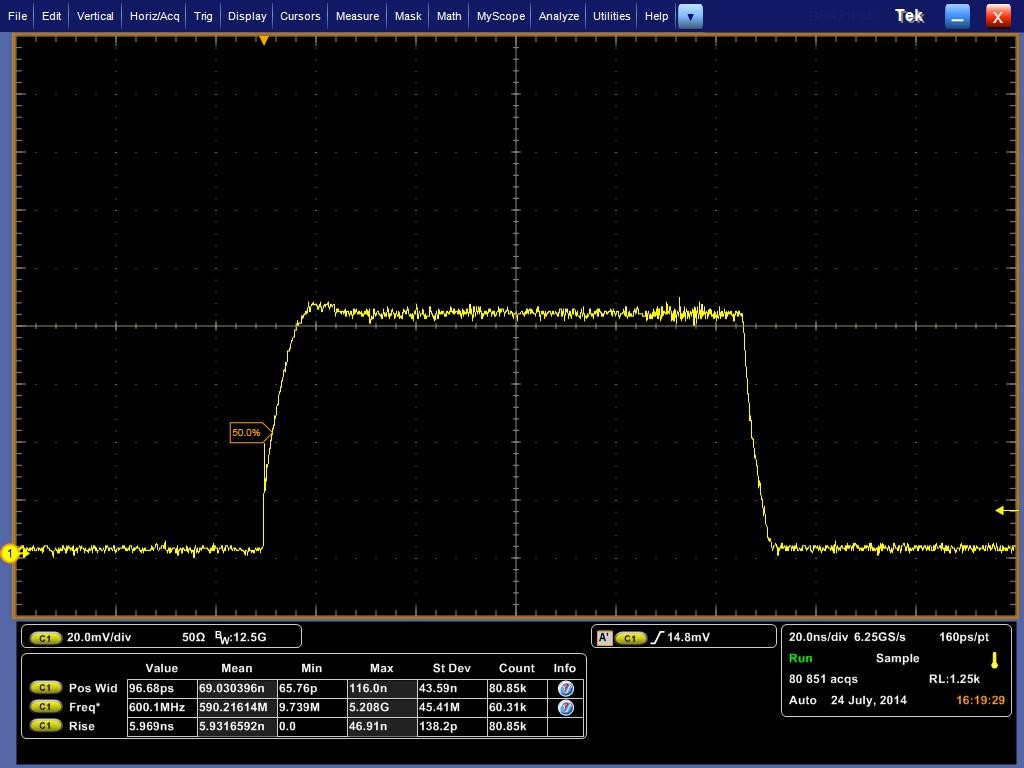

Лазерный импульс 100 нс |
Технические характеристики драйверов CSS AeroDIODE:
|
|
CCS-Std |
CCS-HP (High Power) |
CCS-UHP (Ultra High Power) |
CCS-HPP (High Pulse Performance) |
SHAPER (User-design Pulse Shape) |
|
Выходной ток - Импульсный режим (макс. знач.) |
1.5 A |
3.5 A |
9 A |
4 A |
1.6 A |
|
Выходной ток - Непрерывный режим (макс. знач.) |
0.8 A |
1.5 A |
2 A |
нет | |
|
Диапазон выходного напряжения |
до 4.8 В |
до 5/10 В |
1 - 24 В (Регулируется) |
до 24 В | |
|
Диапазон температур лазерного диода |
15-50°C | ||||
|
Длительность импульса (Внешний триггер) |
0.5 нс - CW |
0.5 нс - 8 мксек | |||
|
Длительность импульса (Встроенный генератор) |
0.5 нс - 500 нс | ||||
|
Тип. время нарастания /спада (TO/Butterfly/VCSEL)(1) |
1 / 3 /0.5 (нс/A) |
0.5 /< 1/< 0.5 (нс/A) | |||
|
Тип. мин. длительность импульса (Butterfly)(1) |
1.5 нс |
5 нс |
1 нс | ||
|
Регулировка частоты следования импульсов |
1 Гц - 4 МГц |
1 Гц - 10 МГц |
1 Гц - 250 МГц |
1 Гц- 20 МГц | |
|
Временной джиттер (rms) |
< 25 пс |
< 8 пс |
< 1.5 нс | ||
|
Регулировка CW смещения в импульсном режиме |
Нет |
Да |
Нет | ||
|
Пользовательская форма импульса |
Нет |
Да | |||
|
Интерфейс / GUI / библиотеки |
USB - Windows XP/7/10 - DLLs - Hexa - Labview - Python | ||||
|
Размеры (мм) |
130*119*28 |
170*107*27.5 |
167*92*27 | ||
|
Источник питания |
12 В (110 - 220 В адаптер в комплекте) |
24 В (110 - 220 В адаптер в комплекте | |||
Примечания:
Все модели могут поставляться без разъемов для прямой пайки лазерных диодов - свяжитесь с нами для получения дополнительной информации.
Модели драйверов CSS AeroDIODE для лазерных диодов:
|
Изображение |
Модель |
Описание |
|

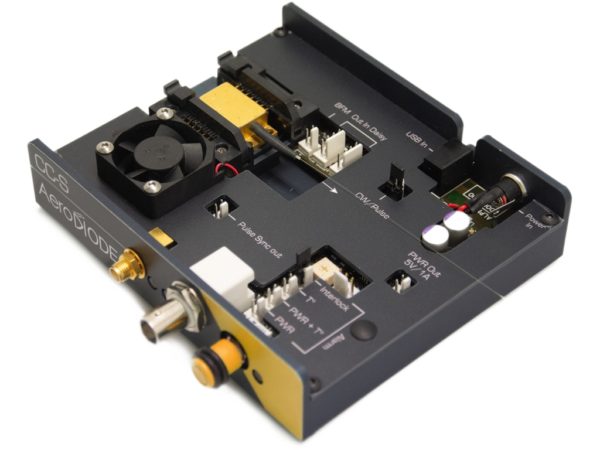

CCS-standard |
Драйвер лазерных диодов с TEC контроллером. Импульсный и непрерывный режимы; Стандартная модель: 800 мА (сред.) /1500 мА (пик.)/ 4 МГц |
|
|
CCS-HP (High Power) |
Драйвер лазерных диодов с TEC контроллером. Импульсный и непрерывный режимы; Модель с высокой мощностью: 800 мА (сред.) / 3.5 A (пик.) / 10 МГц |
|
|
CCS-UHP (Ultra High Power) |
Драйвер лазерных диодов с TEC контроллером. Импульсный и непрерывный режимы; Модель с ультравысокой мощностью: 1.5A (сред.) / 9A (пик.) / 10 МГц |
|

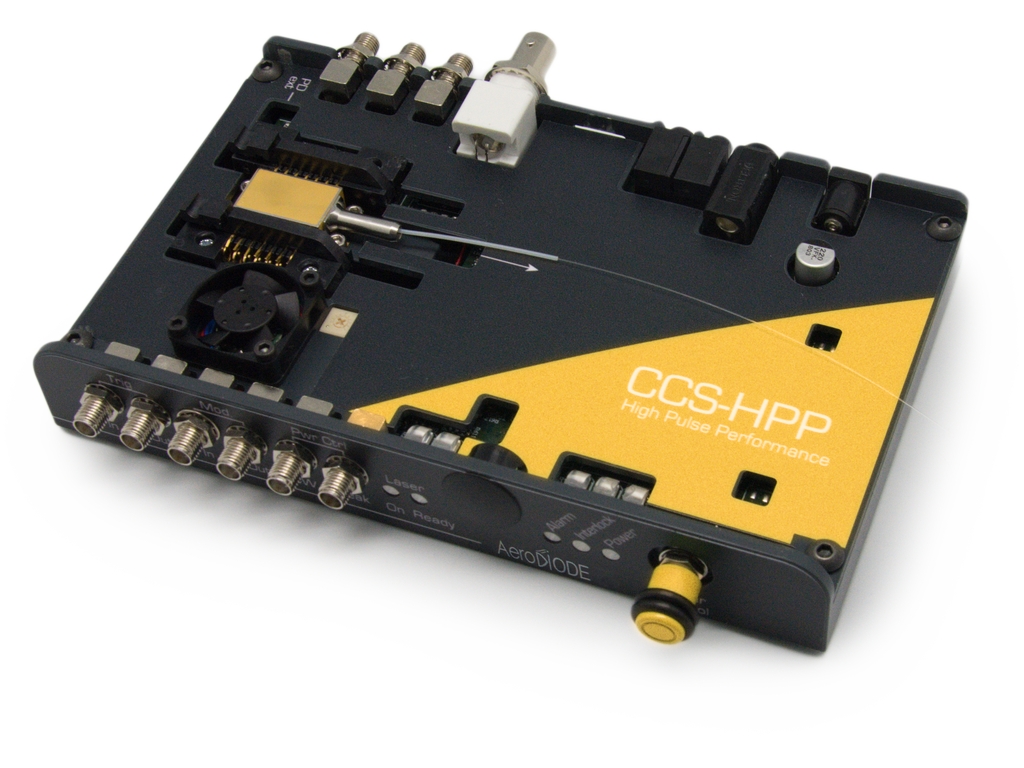

CCS-HPP (High Pulse Performance) |
Драйвер лазерных диодов с TEC контроллером. Импульсный и непрерывный режимы; Модель с высокой частотой импульсов : 2A CW / 4A (пик.) / 250 МГц |
|

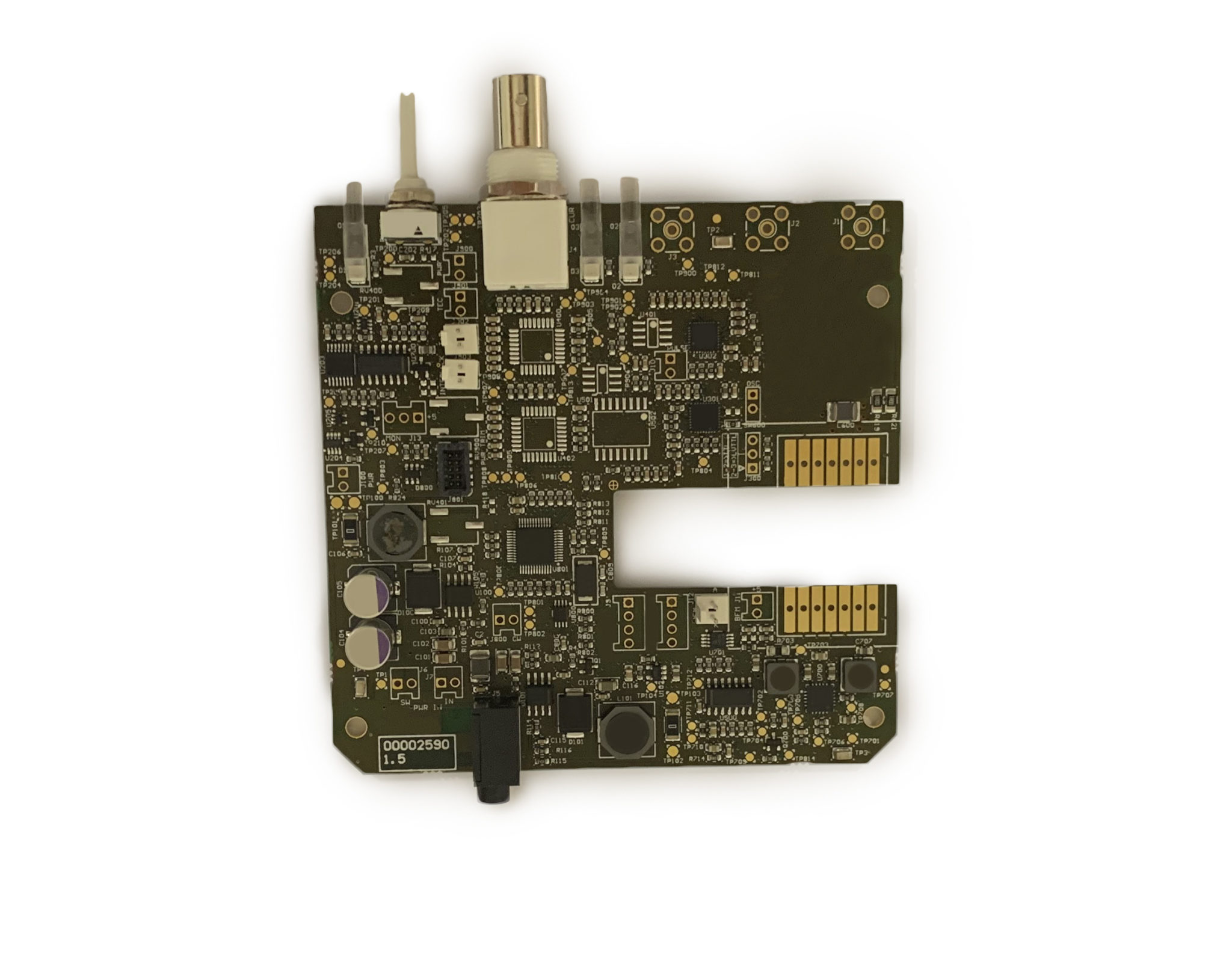

CCS-standard (board level) |
Драйвер лазерных диодов с TEC контроллером. Импульсный и непрерывный режимы; Стандартная модель: 800 мА (сред.) /1500 мА (пик.)/ 4 МГц. Модель в формате платы для интеграции в различные системы. Минимальный объем заказа: 5 шт. |
|

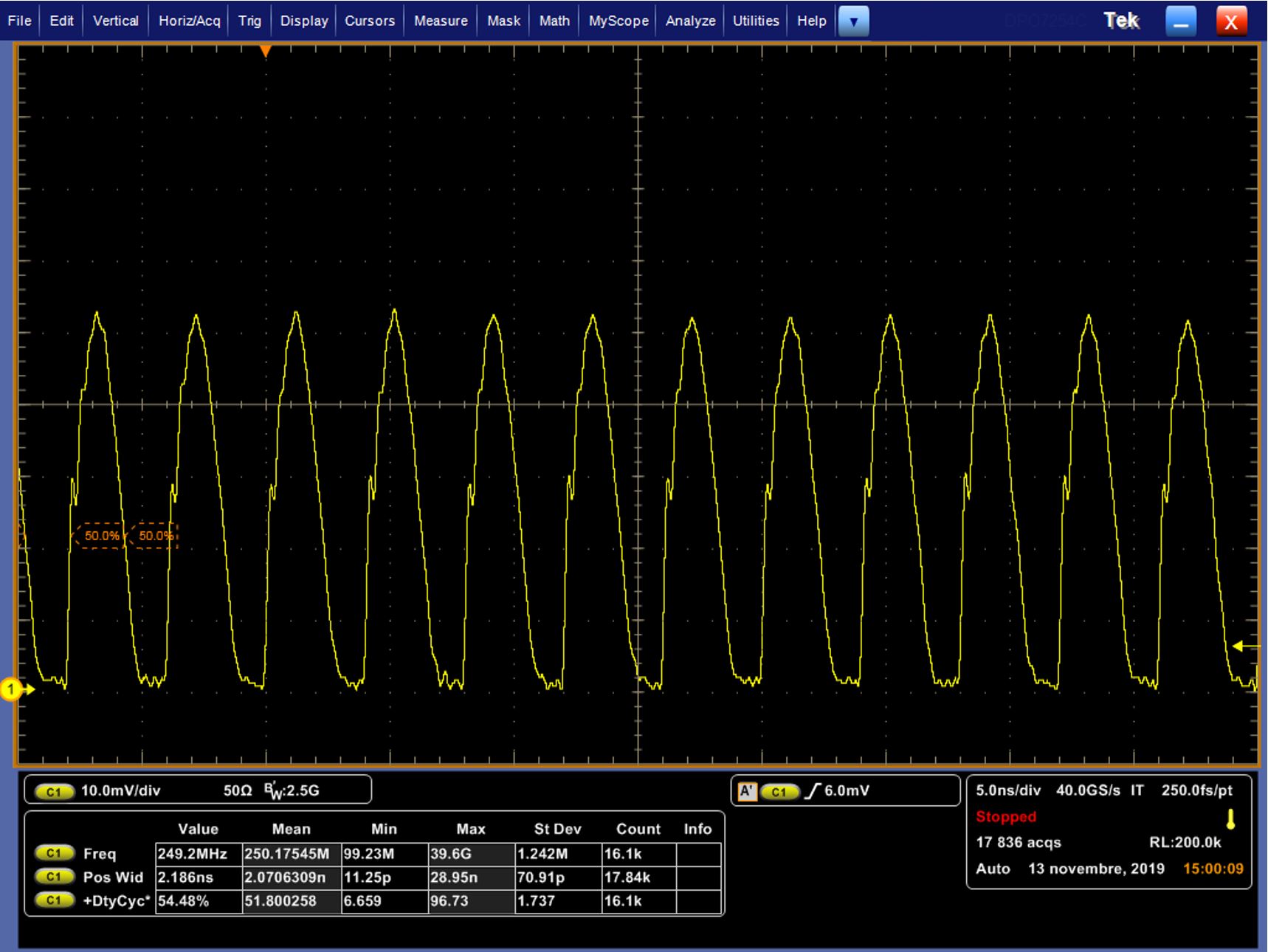

Опция: 250 МГц (для CCS-HP) |
CCS-HP - интересный модуль, позволяющий увеличить коэффициент заполнения до 100%. Можно поддерживать коэффициент на уровне 50% и до очень высокой частоты следования импульсов. Эта опция позволяет модулю достигать 250 МГц в режиме внутренней генерации импульсов и, в зависимости от лазерного диода, также возможно достичь более высоких частот следования импульсов, например, 400 МГц в режиме внешней генерации. Для получения более подробной информации свяжитесь с нами. |
