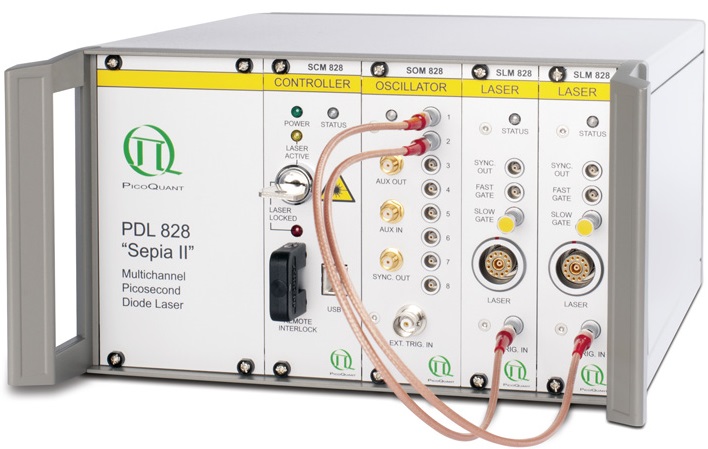

PDL 828 "Sepia II" – высококлассный, многоканальный драйвер для пикосекундных диодных лазеров серий LDH и LDH-FA, а также субнаносекундных импульсных светодиодов серии PLS. Длина волны излучения меняется путем подключения различных лазерных или светодиодных головок.
Драйвер PDL 828 “Sepia II” предоставляет широкие возможности для работы в мультиволновом режиме. С помощью данного устройства можно управлять несколькими лазерными головками (до 8) одновременно или в установленной пользователем последовательности. Управление системой осуществляется с помощью компьютера через USB соединение. Система сохраняет последний набор настроек, что позволяет ей работать в автономном режиме. Вместе с драйвером поставляется программная библиотека функций для пользовательского доступа к настройкам PDL 828 и разработки собственных приложений для работы.

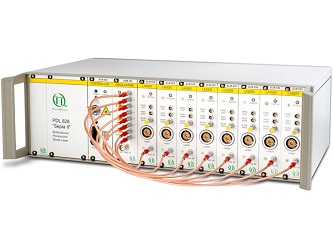

Драйвер может быть исполнен в разных размерах, чтобы управлять одновременно несколькими устройствами (от 2 до 8). Каждый PDL 828 собирается отдельно от корпуса с блоком питания и компьютерным интерфейсом. Модуль генератора, генератор последовательности импульсов и лазерные драйверные модули (до 8) также собираются отдельно. Связь между модулями осуществляется с помощью внешних кабелей – таким образом можно легко ввести задержку сигнала, используя кабели разной длины. Драйвер PDL 828 позволяет воспроизводить любой определяемый пользователем набор импульсов, таких как последовательности и пачки импульсов. Любую лазерную головку можно отсоединить в любой момент.
Доступно две модели стандартного генератора и генератора последовательности импульса, каждый с 8 триггерными выходами (каналы выхода). Оба модуля оснащены секвенсором с программируемыми каналами. Модули SOM 828 и SOM 828-D позволяют объединять каналы вывода, а также вводить задержку сигнала. Оба модуля могут работать в режиме генерации пачек импульсов, обладают собственными выходами синхронизации, внешними триггерными входами, а также добавочным входом и выходными разъемами.
Каждый лазерный модуль может работать независимо от остальных благодаря собственному внутреннему генератору с низким уровнем флуктуаций положения фронта импульса. Каждый модуль работает на 6 частотах: 80, 40, 20, 10, 5 или 2.5 MHz (выбор частоты осуществляется пользователем). Все сгенерированные импульсы сопровождаются сигналом на выходе синхронизации, расположенном на передней панели. Этот сигнал всегда синхронизируется с источником сигнала запуска независимо от режима (т.е. внешний или внутренний запуск).
Интенсивность излучения лазера контролируется с помощью внутреннего напряжения с шагом 0,1% от максимального значения. Однако из-за нелинейности характеристик лазерных диодов, мощность нелинейно зависит от напряжения. Особенностью драйвера PDL 828 является возможность переключения между импульсным и непрерывным режимами генерации.
Особенности:
- модульная система, возможность подключения до 8 лазерных головок
- регулируемая частота следования импульсов: от 196 кГц до 80 МГц
- работа в режиме непрерывного излучения
- управление с помощью компьютера через USB соединение.
-различные режимы работы: режим генерации пачек импульсов, синхронизированный режим, режим с задержкой сигнала, режим генерации последовательности импульсов и режим генерации последовательности пачек импульсов
- выход синхронизации
- два варианта стробирования (быстрый / медленный строб)
- управление энергией импульса лазера
- совместимость с лазерами серий LDH, LDH-FA, PLS
Применение:
- генерация единичных фотонов
- измерение и визуализация времени затухания флюоресценции (FLIM)
- флуоресцентная корреляционная спектроскопия (FCS/ FLCS/2fFCS)
- резонансный перенос энергии флуоресценции (FRET/PIE)
- измерение анизотропии флюоресценции
- время-разрешённая фотолюминесцентная спектроскопия (с визуализацией) (TRPL/ TRPL Imaging)
- лидары/дальнометрия/спутниковая лазерная телеметрия
- антигруппировка фотонов
- одномолекулярная спектроскопия
- лазерная резка/абляция
- визуализация времени жизни фосфоресценции (PLIM)
- STED-микроскопия
- получение атомарного кислорода
- диффузная оптическая томография и визуализация
- метод конверсии флуоресценции вверх
|
Технические характеристики драйвера PDL 828 "Sepia II" для пикосекундных диодных лазеров | |
|
Корпус устройства | |
|
Полный набор модулей |
1 гнездо для модуля генератора, 8 гнезд для модулей лазерных драйверов |
|
Минимальный набор модулей: |
1 гнездо для модуля генератора, 2 гнезда для модулей лазерных драйверов |
|
Источник питания |
220/240 или 110/120 В, 50/60 Гц. 150 Вт (полная комплектация) или 70 Вт (минимальная комплектация) |
|
Габариты |
полная комплектация: 464 × 310 × 140 мм |
|
минимальная комплектация: 250 × 310 × 140 мм | |
|
Модуль генератора | |
|
Выходы |
8 триггерных (NIM), 1 синхронизации (NIM), 1 запасной |
|
Входы |
1 внешний триггер, 1 запасной (TTL) |
|
Режим работы |
круговой принцип работы, запрограммированная последовательность для первого канала должны быть завершена, прежде чем включиться следующий канал, соседние каналы могут быть сгруппированы; несколько каналов можно объединить или ввести задержку (только для SOM 828-D) |
|
Тип генератора |
кварцевый |
|
Собственная частота генератора |
80, 64, 50 МГц (на выбор) |
|
Частота следования импульсов |
настраивается пользователем: частное от деления собственная частоты генератора или частоты сигнала внешнего источника на любое число от 1 до 256 (SOM 828) или от 1 до 65536 |
|
Выход синхронизации | |
|
Синхронизация |
синхронно с частотой следования импульсов, положение синхронизации последовательно меняется в пределах частоты следования импульсов, размер шага равен периоду сигнала генератора на собственной частоте |
|
Блокировка сигнала |
Импульсы синхронизации можно подавить, длительность сигнала блокировки выбирается из целых чисел от 0 до 255, размер шага определяется периодом следования импульсов |
|
Амплитуда сигнала |
< -800 мВ при нагрузке 50 Ом (NIM) |
|
Запасной выход | |
|
Синхронизация |
при запуске полной триггерной последовательности |
|
Амплитуда сигнала |
+500 мВ при нагрузке 50 Ом (SOM 828); +1.5 при нагрузке 50 Ом (SOM 828-D) |
|
Вход внешнего сигнал запуска | |
|
Амплитуда сигнала |
-5 В - +5 В |
|
Пороговый уровень срабатывания |
-1.2 В - +1.2 В |
|
Диапазон частот |
до 40 МГц (SOM 828); до 60 МГц (SOM 828-D) |
|
Сигнал внешней синхронизации |
6.25 МГц - 100.00 МГц (только SOM 828-D only) |
|
Пакет импульсов | |
|
Длина пакета |
до 16.7 млн. импульсов |
|
Модуль лазерного драйвера | |
|
Входы |
1 триггерный (NIM), 2 стробирующих (TTL) |
|
Выходы |
1 синхронизации (NIM) |
|
Режим работы |
импульсный или непрерывный |
|
Собственная частота |
80 МГц |
|
Частота следования импульсов |
80, 40, 20, 10, 5 или 2.5 МГц (регулируется) |
|
Требования к компьютеру | |
|
Операционная система |
WindowsTM 7 / 8 / 8.1 / 10 |
|
Интерфейс |
USB 2.0 |
