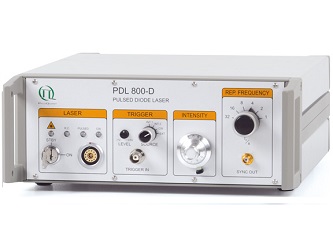

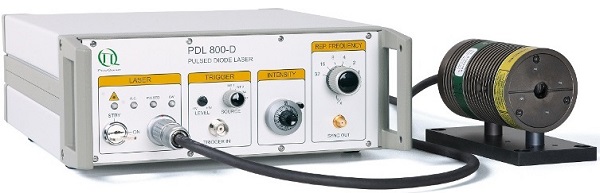

PDL 800-D – одноканальный драйвер для пикосекундных диодных лазеров серий LDH и LDH-FA, а также субнаносекундных импульсных светодиодов серии PLS. Длина волны излучения меняется путем подключения различных лазерных или светодиодных головок.
PDL 800-D генерирует пусковые импульсы с частотой следования до 80 МГц, которые возбуждаются встроенным кварцевым генератором с низким уровнем флуктуаций положения фронта импульса. Драйвер обладает двумя встроенным кварцевым генераторами – 80 МГц и 1 МГц, один из которых может быть выбран пользователем. Частоту следования импульсов можно уменьшить в 2, 4, 8, 16 или 32 раза с помощью переключателя на передней панели, что делает возможным применение драйвера в условиях различных задач.
Драйвером PDL 800-B также можно управлять с помощью внешнего сигнала запуска с любой частотой следования импульсов: от одиночного импульса до 80 МГц. На вход принимаются как положительный так и отрицательный сигналы, при этом триггер имеет разные пороговые уровни переключения. Кроме того, можно использовать импульсы разной формы.
Все сгенерированные импульсы сопровождаются сигналом на выходе синхронизации, расположенном на передней панели. Этот сигнал всегда синхронизируется с источником сигнала запуска независимо от режима (т.е. внешний или внутренний запуск). Такой сигнал идеально подходит, например, для синхронизации других устройств при установке, таких как счетчик одиночных фотонов с временной корреляцией.
Драйвер PDL 800-D позволяет менять мощность на выходе присоединенного лазера путем изменения тока возбуждения с помощью потенциометра на передней панели. Так как каждый диодный лазер и светодиод уникален, все источники света имеют собственное пороговое значение тока и индивидуальную зависимость мощности на выходе от тока возбуждения. Как следствие изменение интенсивности является относительным и стандартная калибровка невозможна. Данный драйвер также может работать с лазерами в режиме непрерывной генерации излучения. Переключение между импульсным и непрерывным режимами осуществляется с помощью переключателя на передней панели прибора.
Особенности:
- регулируемая частота следования импульсов: от 31.25 кГц до 80 МГц
- работа в режиме непрерывного излучения
- внешний сигнал запуска (от одиночного импульса до 80 МГц)
- выход синхронизации
- два варианта стробирования (быстрый / медленный строб)
- управление энергией импульса лазера
- совместимость с лазерами серий LDH, LDH-FA, PLS
Применение:
- генерация единичных фотонов
- тестирование и измерение параметров детекторов и оптических волокон
- измерение и визуализация времени затухания флюоресценции (FLIM)
- флуоресцентная корреляционная спектроскопия (FCS/ FLCS)
- резонансный перенос энергии флуоресценции (FRET)
- измерение анизотропии флюоресценции
- время-разрешённая фотолюминесцентная спектроскопия (с визуализацией) (TRPL/ TRPL Imaging)
- лидары/дальнометрия/спутниковая лазерная телеметрия
- антигруппировка фотонов
- одномолекулярная спектроскопия
- лазерная резка/абляция
|
Технические характеристики драйвера PDL 800-D для пикосекундных диодных лазеров | |
|
Встроенный генератор | |
|
Тип |
кварцевый |
|
Режим работы |
Импульсный и непрерывный |
|
Собственная частота генератора |
80 МГц, 1 МГц (на выбор) |
|
Частота следования импульсов |
регулируется пользователем 1, 1/2, 1/4, 1/8, 1/16 и 1/32 собственной частоты |
|
Вход внешнего сигнал запуска | |
|
Амплитуда сигнала |
-5 В - +5 В (верхние пределы) |
|
Пороговый уровень срабатывания (регулируемый) |
-1 В - +1 В |
|
Требуемая длительность импульса |
> 5 нc |
|
Задержка сигнала |
35 ± 5 нс (от входа сигнала запуска до оптического выхода) джиттер < 20 пс |
|
Диапазон частот |
Одиночный импульс - 80 МГц |
|
Полное внутреннее сопротивление |
50 Ом (динамическое), > 500 Ом (статическое) |
|
Тип разъема |
BNC (гнездовой) |
|
Выход синхронизации | |
|
Амплитуда сигнала |
< -800 мВ при нагрузке 50 Ом (NIM) |
|
Длительность импульса |
6 нс |
|
Задержка сигнала |
12 нс (от заднего фронта импульса до выхода лазера), джиттер < 20 пс |
|
Полное внутреннее сопротивление |
50 Ом |
|
Тип разъема |
SMA (гнездовой) |
|
Входы стробирования | |
|
Медленный строб |
Время прохождения сигнала < 1 мс (импульсный and CW режимы) |
|
Быстрый строб |
Время прохождения сигнала 10 нс (только импульсный режим) |
|
Устройство дистанционной блокировки | |
|
Напряжение постоянного тока |
< 7 В |
|
Сопротивление контура |
10 Ом (максимальное) |
|
Источник питания | |
|
Напряжение переменного тока |
220/240 или 110/120 В, 50/60 Гц |
|
Энергопотребление |
45 Вт |
|
Габариты | |
|
Габаритные размеры |
237 × 310 × 97 мм |
|
Рабочая температура | |
|
Температурный диапазон |
10 °C - 40 °C |
