Поставщик
|
PicoQuant |
|
Тип оборудования
|
драйверы для лазеров |

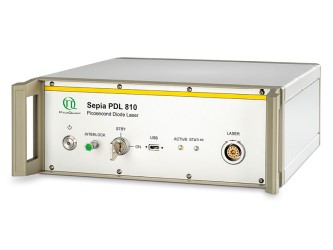

Система Sepia PDL 810 представляет собой одноканальную систему управления импульсным диодным лазером, которая позволяет управлять подключенной лазерной головкой либо в импульсном, либо в непрерывном режиме (CW). Драйвер может запускать лазер автономно от встроенного кварцевого генератора или, если требуется более сложная схема запуска, также может запускаться внешним сигналом. Поддерживается любая выходная частота от single shot (при внешнем запуске) до 80 МГц.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Значение |
|
Тип |
Кристалл |
|
Режим работы |
Импульсный или непрерывная волна (CW) |
|
Базовые частоты |
80 МГц |
|
Частота повторения |
Выбирается пользователем: 1, 1/2, 1/4, 1/8, 1/16, 1/32 базовой частоты |
|
Дрожание |
Тип. 3-5 пс |
|
Внешний триггерный ввод |
|
|
Амплитуда |
От -2 до 0 В |
|
Уровень срабатывания |
NIM |
|
Требуемая длительность импульса |
> 5 нс |
|
Задержка |
Вход триггера на оптический выход: тип. 35 ± 5 нс |
|
Частотный диапазон |
Одиночный снимок на частоте 80 МГц |
|
Импеданс |
50 Ом (динамический) |
|
Тип разъема |
Разъем BNC (женский) |
|
Вывод синхронизации |
|
|
Амплитуда |
< -800 мВ при 50 Ом (NIM) |
|
Длительность импульса |
6 нс |
|
Задержка |
12 нс (от падающего края до выхода лазера) |
|
Внутреннее сопротивление |
50 Ом |
|
Соединитель |
Разъем SMA (женский) |
|
Входные данные для стробирования |
|
|
Быстрый затвор |
Время перехода обычно 10 нс (только импульсное) Внутреннее сопротивление 50 Ом Тип сигнала: TTL (5 В) Тип разъема: 1-контактный разъем LEMO серии 00.250 Пример соединителя: FFA.00.250.NTA |
|
Медленный затвор |
Время перехода <100 мс (импульсный и непрерывный режим) Внутреннее сопротивление> 500 Ом Тип сигнала: TTL (5 В) Тип разъема: 4-контактный разъем LEMO серии 00.304 Пример разъема: FGG.00.304.CLA |
|
Удаленная блокировка |
|
|
Напряжение |
12-14 В постоянного тока |
|
Сопротивление контура |
10 Ом макс. |
|
Компьютер |
|
|
Интерфейс ПК |
USB 2.0 |
|
Операционная система |
WindowsTM 8 / 8.1 / 10 |
|
Источник питания |
|
|
Линейное напряжение |
220/240 или 110/120 В переменного тока, 50/60 Гц |
|
Потребляемая мощность |
Мощность 45 Вт макс. |
|
Размеры |
|
|
Базовая единица измерения: |
237 × 310 × 97 мм (Ш × Г × В) |
|
Рабочая среда |
|
|
Диапазон температур |
10 °C - 40 °C |
