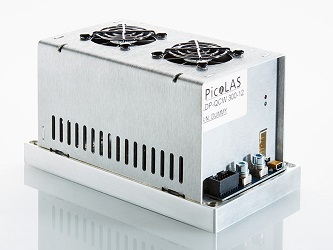

Драйверы серии LDP-QCW PicoLAS – линейка драйверов, адаптированных для длительности импульсов 20 мкс – 5 мс и обладающих высоким выходным током, до 600 А. Встроенная функция защиты Stackprotector® гарантирует безопасную работу лазерного диода. Драйверы LDP-QCW - компактные и эффективные источники тока для питания и управления лазерными диодами, работающими в квазинепрерывном режиме (QCW)
Драйверы LDP-QCW-II 600 также имеют возможность собирать выходной сигнал с предварительного и основного импульса. Кроме того, встроенный переключатель блокировки подходит для безопасной работы в медицинских приложениях.
Особенности:
- Источник напряжения: 24 .. 48 В;
- Выходной ток: 50 .. 300 А;
- Выходное напряжение: 2 .. 28 В;
- Мин. Длительность импульса: < 100 мкс …5 мс;
- Время нарастания: < 10 мкс;
- Частота следования импульсов: > 1 кГц;
- Интерфейс: Mini USB;
- Прямое соединение с PLB-21;
- Встроенная функция защиты: Stackprotector;
- Габаритные размеры: 100 x 180 x 92 мм.
Технические параметры* драйверов LDP-QCW 300-12 PicoLas:
|
Параметр |
Значение |
|
Выходной ток |
50 до 300 А |
|
Максимальный диапазон напряжений стабилизированного источника тока |
12 В |
|
Минимальная длительность импульса |
< 100 мкс |
|
Максимальная длительность импульса |
5 мс |
|
Максимальная частота повторения импульсов |
> 1 кГц ** |
|
Максимальный рабочий цикл |
10% ** |
|
Максимальное время нарастания импульса |
< 10 мкс |
|
Вход импульса триггера |
5 В TTL |
|
Выброс тока |
< 5% |
|
Вход установления тока |
0 до 1.5 В внешнее (200 А/В) |
|
Контроль тока |
200 А/В |
|
Контроль напряжения |
0.05 В/В |
|
Подключаемость |
LDP-C-BOB, PLB-21, RS-232 |
|
Напряжение питания |
24 до 48 В ** |
|
Максимальная рассеиваемая мощность |
200 Вт |
|
Габаритные размеры |
100 х 180 х 92 мм |
|
Вес |
1200 грамм |
|
Рабочая температура |
0 до +55 0С |
Примечание: * - спецификация измерена с использованием диода с быстрым восстановлением, а не с лазерным диодом; ** - смотрите руководство пользователя для деталей.
