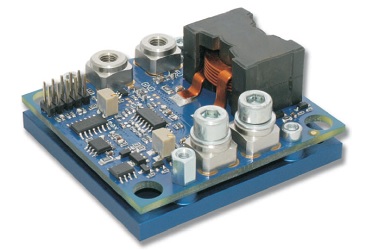

Драйвер для мощных лазерных диодов LDP-CW-40-05 представляет собой доступный по цене, компактный и эффективный источник тока для питания и управления лазерным диодом. Драйвер позволяет работать от режима непрерывного выходного тока до аналоговой модуляции с формой сигнала в виде синусоиды, прямоугольника или треугольника. Модуляция только ограничена скоростью нарастания тока dI/dt в катушке индуктивности. Среди применений, в которых требуется использование данной функции, стоит отметить лазерную сварку и пайку, а также обработку различных видов поверхностей. Инновационная концепция управления током, используемая в драйвере LDP-CW-40-05 по сравнению с часто применяемой линейной регулировкой, позволяет получить значительно меньше потери. Поэтому для управления логической и силовой схемой драйвера требуется одно напряжение питания. Потребление тока из источника питания необходимо только для покрытия средней мощности лазера и обычно составляет значительно меньше 40 А.
Особенности:
- выходной ток от 1 до 40 А;
- диапазон напряжения стабилизированного источника тока от 1 до 5 В;
- работа в непрерывном CW режиме;
- аналоговая модуляция до 16 кГц;
- несколько различных защитных функций;
- высокий КПД.
Технические параметры *:
|
Параметр |
Значение |
|
Выходной ток |
1 до 40 А |
|
Максимальный диапазон напряжений стабилизированного источника тока |
5 В |
|
Пульсации тока |
< 400 мА |
|
Частота пульсации тока |
> 200 кГц |
|
Выброс тока |
1% |
|
Аналоговая модуляция (5 А) |
<16 кГц |
|
Время установления тока (полная шкала) |
< 60 мкс |
|
Вход установления тока |
0 до 1.6 В внешнее (25 А/В) |
|
Контроль тока |
25 А/В |
|
Контроль напряжения |
0.1 В/В |
|
Напряжение питания |
4 до 6 В (минимум 1 В выше диапазона напряжений стабилизированного источника тока) |
|
Максимальная рассеиваемая мощность |
30 Вт |
|
Габаритные размеры |
60.9 х 57.8 х 54 |
|
Вес |
194 грамма |
|
Рабочая температура |
0 до +55 0С |
Примечание: * - спецификация измерена с использованием диода с быстрым восстановлением, а не с лазерным диодом.
