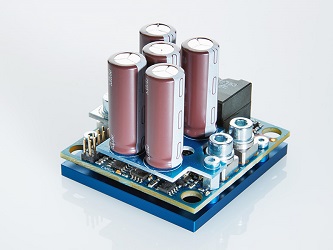

Драйверы LDP-C PicoLas позволяет гибко задавать параметры импульса. Длительность импульсов может составлять от 1 мкс до непрерывного режима работы. Для многих моделей время нарастания выходного ток достигает от 400 нс до 5 мкс при максимальным значении до 120 А. Специальная концепция регулирования тока драйверов LDP-C от PicoLAS имеет явные преимущества по сравнению с системами с линейным управлением, такие как снижение потерь мощности. Многие драйверы серии LDP-C (≥ 80 A / 20 В) оснащены функцией Stackprotector®, встроенной защитой для вашего лазерного диода.
Особенности:
- Драйверы для непрерывного и импульсного режимов работы;
- Напряжение питания: 5 В;
- Выходное напряжение: 1…5 В;
- Выходной ток: 1…18 А;
- Длительность импульса: 1 мкс….cw;
- Время нарастания: 400 нс … 1 мкс;
- Частота следования импульсов: 0..500 кГц;
- Охлаждение основания;
- Размеры: 60.9 х 57.8 х 54 мм.
Технические параметры* драйверов LDP-C-18-05 PicoLas:
|
Параметр |
Значение |
|
Выходной ток |
1 до 18 А |
|
Максимальный диапазон напряжений стабилизированного источника тока |
5 В |
|
Типовое время нарастания импульса |
400 нс до 1 мкс (регулируемое) |
|
Типовая задержка триггерного импульса |
200 нс ** |
|
Минимальная длительность импульса |
< 1 мкс |
|
Максимальная длительность импульса |
непрерывная |
|
Максимальная частота повторения импульсов |
500 кГц |
|
Пульсации тока |
< 200 мА, > 400 кГц |
|
Выброс тока |
1% |
|
Аналоговая модуляция (5 А) |
<16 кГц |
|
Время установления тока (полная шкала) |
< 150 мкс |
|
Вход триггерного импульса |
5 В TTL в 500 Ом |
|
Вход установления тока |
0 до 0.72 В внешнее (25 А/В) |
|
Контроль тока |
25 А/В |
|
Контроль напряжения |
0.1 В/В |
|
Напряжение питания |
4 до 6 В (минимум 1 В выше диапазона напряжений стабилизированного источника тока) |
|
Максимальная рассеиваемая мощность |
12 Вт |
|
Габаритные размеры |
60.9 х 57.8 х 54 |
|
Вес |
194 грамма |
|
Рабочая температура |
0 до +55 0С |
Примечание: * - спецификация измерена с использованием диода с быстрым восстановлением, а не с лазерным диодом; ** - максимально 2 мкс при самом длительном времени нарастания.
