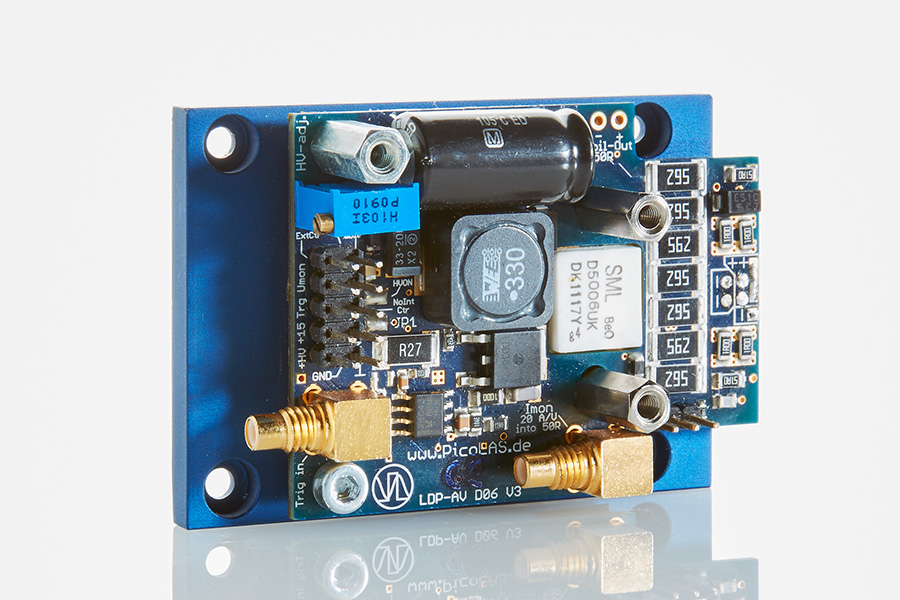

Драйвер серии LDP-AV представляют собой компактные и недорогие источники фиксированных пикосекундных и наносекундных импульсов. Драйверы LDP-AV-D06-N20 оптимизированы для работы с импульсами длительностью 1 нс. Они предназначены для использования в качестве драйвера лазерного диода.
Диоды могут быть установлены непосредственно на драйвер серии LDP-AV, исключая необходимость использования полосковых линий. Для работы драйвера достаточно использовать один источник с напряжением питания 15 В, высоковольтный источник напряжения 120 В встроен в драйвер. Кроме того, драйвер LDP-AV-D06-N20 можно соединить с контроллером PLCS-21 для возможности работы с компьютером через интерфейс USB2.0 или внешним операционным блоком PLB-21.
Особенности:
- Выходной ток: от 4 до 30 А;
- Длительность импульса: 1 нс;
- Время нарастания импульса: < 900 пс;
- Триггер: до 2 МГц;
- Напряжение питания: +15 В;
- Контроль тока.
Технические характеристики * драйвера лазерных диодов LDP-AV D06-N10:
|
Параметр |
Значение |
|
Выходной ток |
4 до 30 А |
|
Максимальное выходное напряжение (внутреннее высокое напряжение) |
120 В (от 15 до 120 В, 0.1 А, 15 Вт) |
|
Время нарастания |
тип. 800 пс, макс. 900 пс |
|
Типовая задержка триггера |
тип. 36 нс, макс. 40 нс |
|
Длительность импульса |
1 нс |
|
Сигнал триггера |
от одного импульса до 2 МГц** |
|
Вход импульса триггера |
5 В в 50 Ом через SMC разъем |
|
Выход импульса триггера |
гальванически изолированная катушка Роговского |
|
Контроль тока |
20 А/В в 50 Ом |
|
Напряжение питания |
+15 В, 1 А (опция - 0 до 120 В, 15 Вт, внешнее высокое напряжение) |
|
Габаритные размеры |
65 х 44 х 20 |
|
Вес |
76 грамм |
|
Рабочая температура |
-20 до +55 0С |
Примечание: * - спецификация измерена в режиме короткого замыкания, а не с лазерным диодом; ** - смотрите руководство пользователя для деталей.
