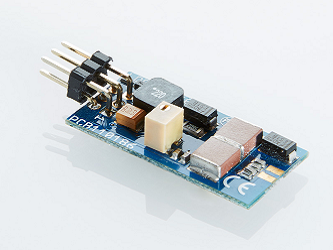

Драйвер LDP-AV 40-70 является самым компактным доступным источником наносекундных импульсов. Данное устройство оснащено высоковольтным источником постоянного тока HV-DC и системой генерации импульсов при площади всего 4.8 см². LDP-AV 40-70 широко используются в качестве драйверов импульсных лазерных диодов. Они могут быть установлены непосредственно на LDP-AV, что исключает необходимость в полосковых линиях. Диод должен быть электрически изолирован от земли (корпуса). Несмотря на небольшие размеры, драйверы LDP-AV просты в использовании. Они не требуют нескольких периферийных блоков питания. Все, что требуется для работы данного устройства - один источник питания 15 В постоянного тока и триггерный сигнал.
Особенности:
- Выходной ток: от 8 до 40 А;
- Длительность импульса: 5 нс;
- Триггер: до 100 кГц;
- Напряжение питания: +15 В.
Технические характеристики * драйвера лазерных диодов LDP-AV 40-70:
|
Параметр |
Значение |
|
Выходной ток |
8 до 40 А |
|
Максимальное выходное напряжение (внутреннее высокое напряжение) |
15 - 70 В (от 15 до 120 В, 0.1 А, 15 Вт) |
|
Типовая задержка триггера |
тип. 36 нс, макс. 40 нс |
|
Длительность импульса |
5 нс |
|
Сигнал триггера |
от одного импульса до 100 кГц** |
|
Вход импульса триггера |
5 В в 50 Ом |
|
Контроль тока |
20 А/В в 50 Ом |
|
Напряжение питания |
+15 В, 0.2 А |
|
Габаритные размеры |
32 х 15 х 8 |
|
Вес |
4 грамма |
|
Рабочая температура |
-20 до +55 0С |
Примечание: * - спецификация измерена в режиме короткого замыкания, а не с лазерным диодом; ** - смотрите руководство пользователя для деталей.
