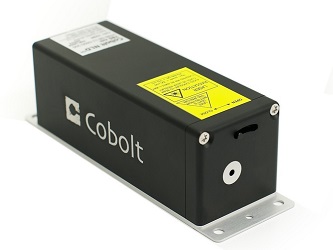

Твердотельные лазеры Cobolt 08-01 – серия непрерывных лазерных источников с узкой шириной линии. В ассортименте представлены лазеры с диодной накачкой (DPL), а также диодные лазеры со стабилизацией частоты (NLD). Лазеры Cobolt 08-01 работают на фиксированной длине волны и генерируют излучение в диапазоне от 405 нм до 1064 нм. Максимальная достигаемая мощность составляет 500 мВт.
|
Особенности: - Одночаcтотные DPSS (DPL) и узкополосные диодные (NLD) лазеры; - Мощность непрерывного излучения: до 500 мВт; - Стабильные спектральные характеристики и низкий дрейф длины волны; - Встроенный спектральный фильтр для подавления боковых мод; - Встроенный изолятор, защита от ОС; - Прочный и надежный корпус; - 405 нм, 457 нм, 473 нм, 488 нм, 515 нм, 532 нм, - 561 нм, 633 нм, 660 нм, 785 нм, 1064 нм.
|
Применения: - Рамановская спектроскопия; - Интерферометрия; - Квантовые исследования. |
Технические характеристики лазеров Cobolt 08-01 с длинами волн 405 - 561 нм:
|
Лазер |
405 нм |
457 нм |
473 нм |
488 нм |
515 нм |
532 нм |
561 нм |
|
Тип |
08-NLD |
08-DPL |
08-NLD |
08-DPL | |||
|
Центральная длина волны (нм) |
405.0 ± 0.5 |
457.0 ± 0.3 |
473.0 ± 0.3 |
488.0 ± 0.5 |
514.4 ± 0.3 |
532.1 ± 0.3 |
561.2 ± 0.3 |
|
Мощность (мВт) без изолятора [с изолятором] |
40 [30] |
30 [25] |
50 [40] |
40 [n/a] |
50 [50] |
25 [25] 50 [50] 100 [100] 200 [160] |
25 [n/a] 50 [n/a] 100 [n/a] |
|
Доступность встроенного оптического изолятора |
Да |
Нет |
Да |
Нет | |||
|
Спектральная ширина линии (FWHM) |
< 1 пм |
< 1 МГц |
< 1 пм |
< 1 МГц | |||
|
Чистота спектра (SMSR) @ ± > 0.5 нм от главного пика |
> 40 дБ |
> 60 дБ |
> 40 дБ |
> 60 дБ | |||
|
@ ± > 5 нм от главного пика |
> 80 дБ | ||||||
|
Стабильность длины волны (8 ч, ± 3°C) |
< 1 пм | ||||||
|
Расходимость пучка (полный угол, мрад) |
< 1.2 |
< 1.3 |
< 1.2 | ||||
|
Пространственная мода |
M² < 1.3 |
M² < 1.1 |
M² < 1.3 |
M² < 1.1 | |||
|
Симметричный пучок |
> 0.90:1 |
> 0.95:1 |
> 0.90:1 |
> 0.95:1 | |||
|
Диаметр пучка в апертуре |
700 ± 100 мкм |
700 ± 70 мкм |
700 ± 100 мкм |
700 ± 70 мкм | |||
|
Шум, 250 Гц - 2 МГц (rms) |
< 0.2 % |
< 0.25 %, (тип. < 0.15 %) |
< 0.2 % |
< 0.25 %, (тип. < 0.15 %) | |||
|
Стабильность мощности через 8 ч (± 3°C) |
< 2 % | ||||||
|
Поляризация (PER) |
> 100:1, Вертикальная | ||||||
|
Энергопотребление системы |
< 12 Вт |
< 20 Вт |
< 12 Вт |
< 20 Вт | |||
|
Гарантия |
24 мес |
12 мес |
24 мес | ||||
Технические характеристики лазеров Cobolt 08-01 с длинами волн 633 - 1064 нм:
|
Лазер |
633 нм |
660 нм |
785 нм |
1064 нм | ||
|
Тип |
08-NLD |
08-DPL |
08-NLD |
08-NLD(M) |
08-NLD(M) ESP |
08-DPL |
|
Центральная длина волны (нм) |
632.8 ± 0.5 |
659.6 ± 0.3 |
784.8 ± 0.5 |
1064.2 ± 0.6 | ||
|
Мощность (мВт) без изолятора [с изолятором] |
n/a [30] |
50 [50] |
n/a [120] |
n/a [500] |
n/a [400] |
400 [n/a] |
|
Доступность встроенного оптического изолятора |
Да |
Да |
Да |
Нет | ||
|
Макс. оптическая ОС |
n/a [ 100 %] |
1 % [ 100 %] |
n/a [ 100 %] |
10 % [n/a] | ||
|
Спектральная ширина линии (FWHM) |
< 1 пм |
< 1 МГц |
< 1 пм |
< 70 пм |
< 1 МГц | |
|
Чистота спектра (SMSR) @ ± > 0.5 нм от главного пика |
> 40 дБ |
> 60 дБ |
> 40 дБ |
> 60 дБ |
> 60 дБ | |
|
@ ± > 5 нм от главного пика |
> 80 дБ | |||||
|
Стабильность длины волны (8hrs, ± 3°C) |
< 1 пм |
n/a |
< 1 пм | |||
|
Расходимость пучка (полный угол, мрад) |
< 1.3 |
< 1.5 |
< 1.6 |
Горизонтальная : < 15 Вертикальная : < 3 |
< 1.8 | |
|
Пространственная мода |
M² < 1.3 |
M² < 1.1 |
M² < 1.3 |
Многомодовый |
M² < 1.3 | |
|
Симметричный пучок |
> 0.90:1 |
> 0.95:1 |
> 0.90:1 |
n/a |
> 0.95:1 | |
|
Диаметр пучка в апертуре |
700 ± 100 мкм |
700 ± 70 мкм |
700 ± 100 мкм |
H: 1.4 ± 0.2 мм V: 1.7 ± 0.2 мм |
H: 1.6 ± 0.3 мм V: 1.2 ± 0.2 мм |
1000 ± 100 мкм |
|
Шум, 250 Hz - 2 МГц (rms) |
< 0.2 % |
< 0.25 % |
< 0.2 % |
< 0.25 % |
< 0.25 % | |
|
Стабильность мощности через 8 ч (± 3°C) |
< 2 % |
< 1 % |
< 2 % | |||
|
Поляризация (PER) |
> 100:1, Вертикальная | |||||
|
Энергопотребление системы |
< 12 Вт |
< 20 Вт |
< 12 Вт |
< 15 Вт |
< 20 Вт | |
|
Требования к источнику питания |
5 В / 3 A |
5 В / 5A |
5 В / 3 A |
5 В / 3 A |
5 В / 5A | |
|
Гарантия |
12 мес. |
24 мес. |
12 мес. |
12 мес. |
24 мес. | |
Модели узкополосных лазеров Cobolt с многомодовым волокном:
|
Лазер |
532 |
785 |
|
Эффективность сопряжения |
> 60 % |
> 70 % |
|
Тип разъема оптоволокна |
FC / PC, Narrow key | |
|
Числовая апертура(NA) |
0.22 | |
|
Тип волокна |
Многомодовое | |
|
Длина волокна |
2 м | |
|
Гарантия |
Гарантия на лазер и 12 мес. на сборку | |
Модели узкополосных лазеров Cobolt с одномодовым волокном:
|
Лазер |
405 - 660 нм* |
785 нм |
1064 нм |
|
Эффективность сопряжения |
> 50 % | ||
|
Тип разъема оптоволокна |
FC / APC , Narrow key | ||
|
Числовая апертура(NA) |
0.11 |
0.12 | |
|
Тип волокна |
SM / PM | ||
|
Длина волокна |
2 м | ||
|
Гарантия |
Гарантия на лазер и 12 мес. на сборку | ||
