DMSP820B — коротковолновое дихроичное зеркало (shortpass)

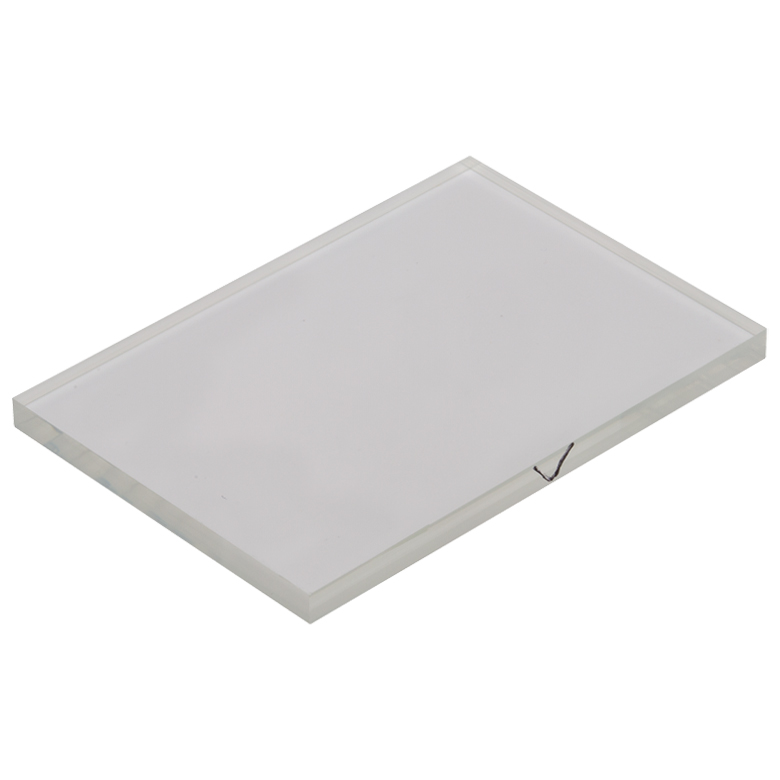

DMSP820B — коротковолновое дихроичное зеркало (shortpass) от Thorlabs в формате 35 мм x 52 мм. Порог (cut‑off) задан на уровне 820 нм, что определяет границу между передаваемым и отражаемым диапазонами. По сравнению с обычными поглощающими фильтрами, дихроичные покрытия дают высокую эффективность и меньший нагрев, что важно при работе с мощными источниками.

Оптическая функция: элементы серии DMSP относятся к shortpass‑оптике: они пропускают коротковолновую часть спектра и отражают длинноволновую. Это удобно, когда нужно разделить или объединить каналы «видимый/ИК», защитить детектор от паразитного ИК‑фона или реализовать спектральное разделение в измерительных и лазерных системах.

Геометрия установки: дихроичные shortpass‑элементы чувствительны к углу падения и поляризации: при изменении угла cut‑off смещается, поэтому в спектрально‑критичных задачах важно держать угол установки и ориентацию фиксированными. В оптических системах (например, флуоресценция/спектроскопия) часто используют стандартный угол 45° и подбирают элемент под конкретный диапазон.

• Форм‑фактор: 35 мм x 52 мм.
• Cut‑off: 820 нм.
• Принцип: интерференционное многослойное покрытие (дихроика).
• Назначение: разделение спектра (каналы «короткие/длинные волны»), подавление нежелательного фона, спектральные комбайнеры/разветвители.
• Типичные применения: оптические датчики и камеры, лазерные стенды, спектроскопия, ИК‑подсветка/видимый канал.
• Формат B: прямоугольник для установки в рамки/держатели, удобен в системах с крупной апертурой.

Как выбрать порог: берите cut‑off с запасом относительно рабочей длины волны, учитывая ширину спектра источника и смещение порога при реальном угле падения. Если вы разделяете, например, 785 нм и 1064 нм, подбирайте порог так, чтобы один канал уверенно попадал в «T», а второй — в «R».
