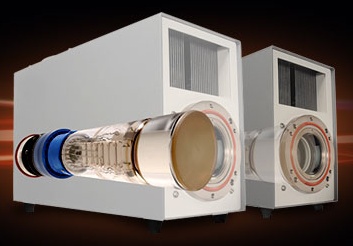

Для счета фотонов обычно помимо фотоэлектронного умножителя, также используются дополнительные устройства, такие как источник питания, предварительный усилитель, дискриминатор и плата счета фотонов.
Предварительный усилитель:
Для удобства использования в лабораторных условиях и при проектировании предлагается трансимпедансный предварительный усилитель, смонтированный в небольшом металлическом корпусе с удобными BNC разъемами для ввода и вывода сигнала.
Поворотный переключатель обеспечивает выбор из четырех диапазонов коэффициента усиления. Входное напряжение питания составляет +15 В и -15 В при 100 мА.
|
Диапазон |
Соотношение, мВ/мкА |
Время нарастания |
Полоса пропускания |
|
A |
1 |
20 нс |
17.5 МГц |
|
B |
10 |
200 нс |
1.45 МГц |
|
C |
100 |
2 мкс |
175 кГц |
|
D |
1000 |
20 мкс |
17.5 кГц |

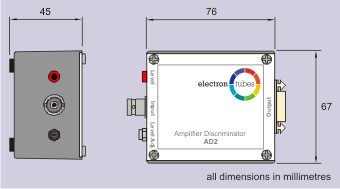

Усилитель-дискриминатор:
Усилитель-дискриминатор сочетает в себе предварительный усилитель и быстрый пороговый дискриминатор с общей чувствительности примерно один милливольт. С оптимизированным коэффициентом усиления фотоэлектронного умножителя можно получить режим счета фотонов с высоким отношением сигнал-шум при скорости счета 100 МГц.
|
Наименование |
Входное сопротивление, Ом |
Входное пороговое напряжение, мВ |
Временное разрешение, нс |
Выходной сигнал |
Питание |
|
AD1 |
50 |
-1 |
100 |
ECL |
+5 В, 25 мА
|
|
AD2 |
50 |
-0.5 до -2.5 |
25, 40, 80 |
ECL |
+5 В, 25 мА
|
|
AD3 |
50 |
-2 до -5 |
10 до 100 |
ECL |
-5 В, 65 мА |
|
AD6 |
50 |
-2 |
24 |
TTL |
+5 В, 10 мА |
|
AD7 |
50 |
-2 до -5 |
24 |
TTL |
+5 В, 10 мА |

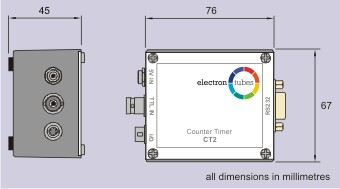

Модуль временного счета:
Особенности:
-
скорость счета 100 МГц;
-
счет с разрядностью 32-бита;
-
встроенный микроконтроллер и интерфейс RS232 для подключения к компьютеру;
-
вход триггера для синхронного счета;
-
программное обеспечение;
-
библиотеки для LabView, Visual Basic.
