По сравнению с традиционным диодным лазером с внешним резонатором, FECL (диодный лазер с фиксированным внешним резонатором) не имеет подвижных элементов в конструкции. Таким образом, лазер имеет прекрасную изоляцию от воздействия окружающей среды и может работать в условиях сильного перепада температуры без скачков моды.
Диодный лазер FECL от производителя Precilasers поставляется в компактном корпусе «бабочка». Используя драйвер с низким уровнем шума и широкой полосой модуляции, FECL демонстрирует сверхузкую ширину спектральной линии (<10 кГц), сверхнизкий уровень шума (< -150 дБ/Гц при 100 кГц) и большую полосу модуляции (>5 МГц).
Лазеры FECL широко используются в атомных часах, гравиметре и радарах, а также для создания оптических решеток и когерентной оптической связи, применяются для исследований в области высокочастотного оптического зондирования и квантовой метрологии.
Особенности:- Прочный, герметичный корпус; - Устойчивость к высоким и низким температурам; - Спектральная ширина линии <20 кГц; - Отсутствие скачкообразного режима работы; - Большой диапазон настройки. |
Применения:- Физика охлаждения атомов; - Прецизионное измерение; - Спектральное объединение лучей; - Коммуникация и передача информации. |
Сравнение волоконного лазера серии DFB и FECL лазера:
|
Тип лазера |
Волоконный лазер с распределённой обратной связью (DFB) |
Лазер с фиксированным внешним резонатором (FECL) |
|
Спектральная ширина линии |
<2 кГц |
<10 кГц |
|
Диапазон тепловой перестройки длины волны |
0.8 нм |
10 ГГц |
|
Диапазон быстрой перестройки частоты |
3 ГГц |
0.8 ГГц |
|
Спектральная полоса быстрой перестройки частоты |
>3 кГц |
>5 МГц |
|
Метод настройки |
PZT (пьезоэлектрический преобразователь) |
Current (ток) |
|
Переключение мод |
Free (Свободное) |
Free (Свободное) |
Технические характеристики FECL лазера:
|
Серия |
FECL-15xx-xx | |
|
Центральная длина волны |
1530-1590 нм | |
|
Спектральная ширина линии |
<10 кГц |
<5 кГц |
|
Выходная мощность |
>10 мВт | |
|
Диапазон тепловой перестройки длины волны |
>10 ГГц | |
|
Диапазон быстрой перестройки частоты |
0.8 ГГц | |
|
Спектральная полоса быстрой перестройки частоты |
>5 МГц | |
|
Оптический сигнал/шум |
>50 дБ | |
|
Поляризация |
Линейная, PER (коэффициент ослабления поляризации) >20 дБ | |
|
Стабильность выходной мощности (RMS, после 3-х часов) |
<0.5% | |
|
Качество пучка |
TEM00, M2 <1.1 | |
|
Пик шума относительной интенсивности |
< -145 дБ/Гц при частоте от 10 кГц | |
|
Тип выходного разъема |
FC/APC | |
|
Размеры, мм |
133×83×25 | |
|
Источник питания |
5 В DC/2A | |
|
Потребляемая мощность |
<10 Вт | |
Примечания:
1. Длина волны может быть изменена при заказе.

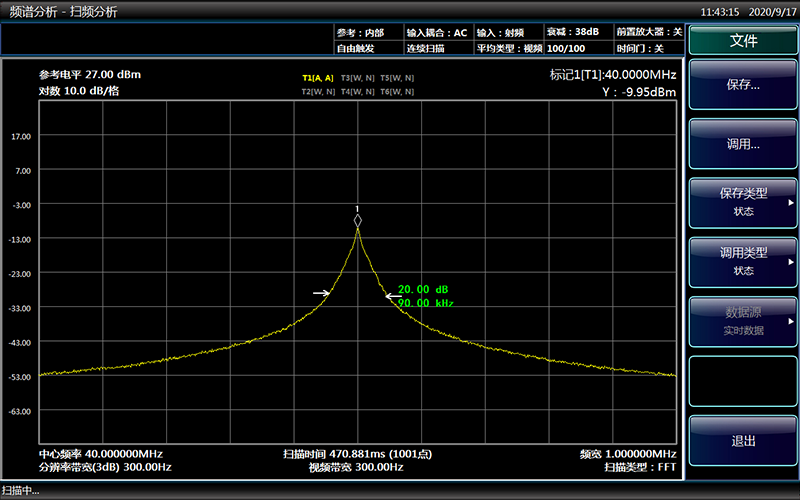

Тестовые данные:

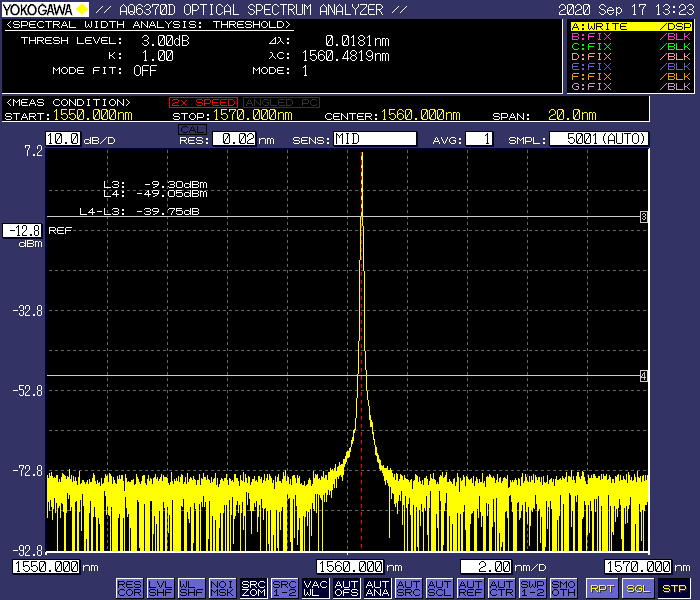

Оптический сигнал/шум >70 дБ

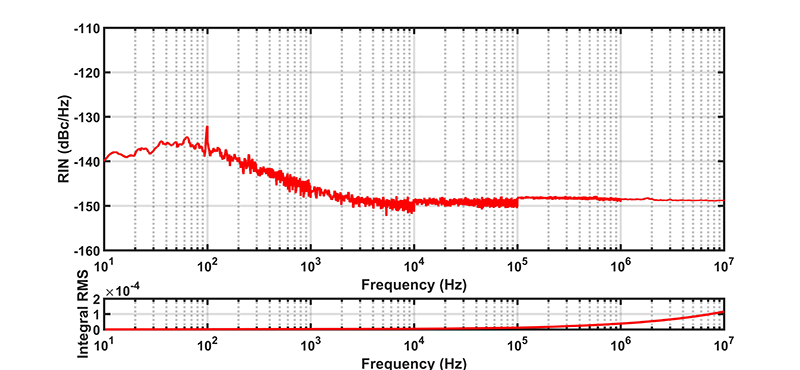

Шум при низкой интенсивности

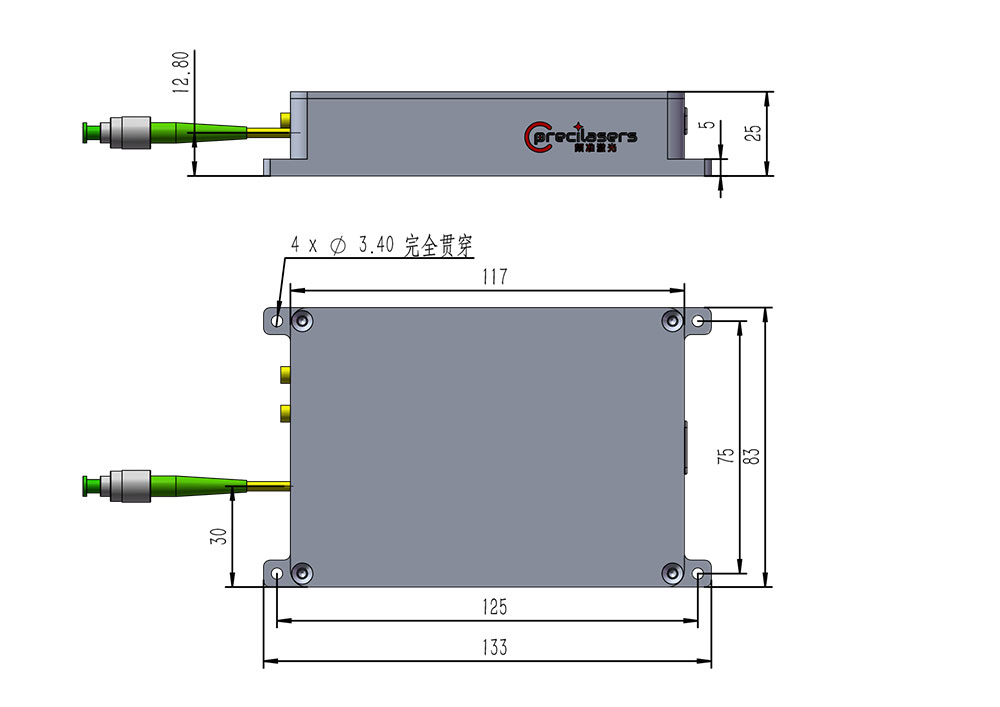

Габаритные размеры
