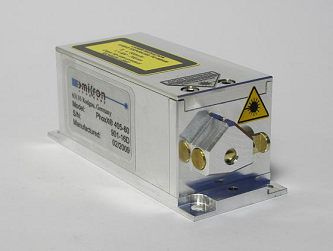

Диодные лазеры серии PhoxX+ от компании Omicron-Laserage – компактные твердотельные источники лазерного излучения с шириной полосы цифровой модуляции >180 МГц. Также доступна функция аналоговой модуляции интенсивности (>25 МГц). Модели лазеров данной серии генерируют излучение в широком диапазоне длин волн в одномодовом режиме мощностью до 300 мВт. Универсальные разъемы лазеров и интерфейс USB2.0 и RS-232 позволяют легко интегрировать их в систему пользователя.
Особенности:
- Компактный размер;
- 36 доступных длин волн в диапазоне от 375 до 1550 нм;
- Одномодовое излучение мощностью до 300 мВт;
- Высокостабильный непрерывный режим работы;
- Высокоскоростная аналоговая/цифровая модуляция;
- Электронный затвор в режиме ON/OFF >300 кГц (лазерная задержка);
- Функция компенсации деградации (Automatic Aging Compensation (AAC));
- Диаметр пучка: 0.7 мм (опция);
- Драйвера для Metamorph, LabVIEW и Micromanager.
Типовые применения:
- Измерительные приборы;
- FLIM анализ.
Технические параметры диодных лазеров серии PhoxX+:
|
Параметр |
Значение | |||
|
Модель |
Длина волны излучения |
Выходная мощность | ||
|
Длина волны и мощность излучения (другие длины волн и мощности по запросу) |
PhoxX+ 375-20 |
375 нм |
20 мВт | |
|
PhoxX+ 375-70 |
375 нм |
70 мВт | ||
|
PhoxX+ 395 |
395 нм |
120 мВт | ||
|
PhoxX+ 405-20 |
405 нм |
20 мВт | ||
|
PhoxX+ 405-60 |
405 нм |
60 мВт | ||
|
PhoxX+ 405-120 |
405 нм |
120 мВт | ||
|
PhoxX+ 405-300 |
405 нм |
300 мВт | ||
|
PhoxX+ 415 |
415 нм |
120 мВт | ||
|
PhoxX+ 425 |
425 нм |
120 мВт | ||
|
PhoxX+ 445-50 |
445 нм |
50 мВт | ||
|
PhoxX+ 445-100 |
445 нм |
100 мВт | ||
|
PhoxX+ 457 |
457 нм |
100 мВт | ||
|
PhoxX+ 460 |
460 нм |
100 мВт | ||
|
PhoxX+ 473-20 |
473 нм |
20 мВт | ||
|
PhoxX+ 473-80 |
473 нм |
80 мВт | ||
|
PhoxX+ 473-100 |
473 нм |
100 мВт | ||
|
PhoxX+ 488-25 |
488 нм |
25 мВт | ||
|
PhoxX+ 488-60 |
488 нм |
60 мВт | ||
|
PhoxX+ 488-80 |
488 нм |
80 мВт | ||
|
PhoxX+ 488-100 |
488 нм |
100 мВт | ||
|
PhoxX+ 488-150 |
488 нм |
150 мВт | ||
|
PhoxX+ 488-200 |
488 нм |
200 мВт | ||
|
PhoxX+ 505-80 |
505 нм |
80 мВт | ||
|
PhoxX+ 515-25 |
515 нм |
25 мВт | ||
|
PhoxX+ 515-50 |
515 нм |
50 мВт | ||
|
PhoxX+ 515-80 |
515 нм |
80 мВт | ||
|
PhoxX+ 633-100 |
633 нм |
100 мВт | ||
|
PhoxX+ 638-40 |
638 нм |
40 мВт | ||
|
PhoxX+ 638-100 |
638 нм |
100 мВт | ||
|
PhoxX+ 638-150 |
638 нм |
150 мВт | ||
|
PhoxX+ 638-200 |
638 нм |
200 мВт | ||
|
PhoxX+ 642 |
642 нм |
140 мВт | ||
|
PhoxX+ 647 |
647 нм |
140 мВт | ||
|
PhoxX+ 660 |
660 нм |
130 мВт | ||
|
PhoxX+ 685 |
685 нм |
50 мВт | ||
|
PhoxX+ 705 |
705 нм |
40 мВт | ||
|
PhoxX+ 730 |
730 нм |
40 мВт | ||
|
PhoxX+ 785-120 |
785 нм |
120 мВт | ||
|
PhoxX+ 785-200 |
785 нм |
200 мВт | ||
|
PhoxX+ 808 |
808 нм |
140 мВт | ||
|
PhoxX+ 830 |
830 нм |
140 мВт | ||
|
PhoxX+ 850 |
850 нм |
100 мВт | ||
|
PhoxX+ 870 |
870 нм |
100 мВт | ||
|
PhoxX+ 905 |
905 нм |
150 мВт | ||
|
PhoxX+ 945 |
945 нм |
200 мВт | ||
|
PhoxX+ 980 |
980 нм |
200 мВт | ||
|
PhoxX+ 1030 |
1030 нм |
100 мВт | ||
|
PhoxX+ 1060 |
1060 нм |
150 мВт | ||
|
PhoxX+ 1080 |
1080 нм |
80 мВт | ||
|
PhoxX+ 1120 |
1120 нм |
50 мВт | ||
|
PhoxX+ 1310 |
1310 нм |
50 мВт | ||
|
PhoxX+ 1550 |
1550 нм |
100 мВт | ||
|
Диаметр пучка (другие диаметры луча по запросу) |
1.0 ... 1.5 мм (1/e²) (зависит от длины волны), [0.7 мм (1/e²) +/- 0.1 мм с опцией XX.DSO] | |||
|
Качество пучка M² |
<1.15 (1.05 типич.) | |||
|
Коррекция астигматизма |
<0.2*Zr | |||
|
Эллиптичность пучка |
<1.15:1 | |||
|
Степень вертикальной поляризации |
> 100:1 (вертикал) | |||
|
Долговременная стабильность мощности- CW режим (8 часов) |
<0.5% | |||
|
Долговременная стабильность мощности в режиме модуляции (8 часов) |
< 2% | |||
|
Среднеквадратичный шум 20 Гц- 10 МГц (непрерывный режим) 10 МГц – 500 МГц |
<0.2% | |||
|
Режимы работы: | ||||
|
Режим 1 |
Непрерывный режим | |||
|
Режим 2 |
Аналоговая модуляция | |||
|
Режим 3 |
Цифровая модуляция | |||
|
Режим 4 |
Аналоговая + Цифровая модуляция | |||
|
Параметры аналоговой модуляции: | ||||
|
Частота модуляции |
>25 МГц | |||
|
Входной сигнал |
0...1 В (50 Ом) или 0...5 В (1.2 кОм) – на выбор | |||
|
Коэффициент контрастности модуляций |
>1000 : 1 | |||
|
Времена нарастания и спада импульса в режиме аналоговой модуляции |
< 25 нс | |||
|
Параметры цифровой модуляции: | ||||
|
Частота модуляции |
> 180 МГц | |||
|
Входной сигнал |
TTL (200 Ом) или 0...1В (50 Ом) / LV-PECL / PECL / LVDS | |||
|
Коэффициент контрастности модуляций |
>250 : 1 | |||
|
Времена нарастания и спада импульса в режиме аналоговой модуляции |
< 1.5 нс | |||
|
Параметры оптического затвора: | ||||
|
Частота электронной заслонки |
>300 кГц (полное перекрытие/ открытие) | |||
|
Входной сигнал |
TTL (2 кОм) | |||
|
Времена нарастания и спада импульса оптического затвора |
< 200 нс | |||
|
Коэффициент контрастности модуляций |
бесконечность (полное перекрытие/ открытие) | |||
|
Напряжение питания |
5 В(DC) +/- 0.50 В (DC) | |||
|
Интерфейс управления |
RS-232 и USB 2.0 | |||
|
Размеры лазерной головки |
100 x 40 x 40 мм (длина x ширина x высота) | |||
|
Размеры контроллера |
120 x 62 x 40 мм (длина x ширина x высота) | |||
|
Доступные опции и комплектующие: |
XX.PSU |
Источник питания для лазеров серии LuxX+ | ||
|
XX.DSO |
Коллиматор с выходным диаметром пучка 0.7 мм(1/e2) | |||
|
XX.CDRH |
Внешний блок управления с переключателем и светодиодным индикатором в полном соответствии с правилами CDRH | |||
|
PHOXX.HEATSINK |
Радиатор охлаждения для лазеров серии PhoxX | |||
|
XX.FASYADAP |
Держатель оптоволокна с монтажными отверстиями. | |||
