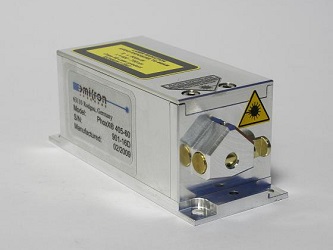

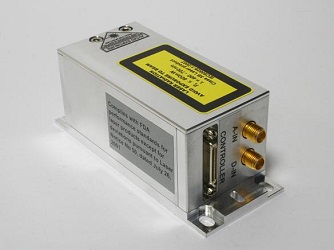

Лазеры серии PhoxX компании Omicron-Laserage представляют собой диодные лазеры компактных размеров. Широкий выбор различных длин волн и мощности одномодового излучения до 300 мВт позволяют использовать диодные лазеры серии PhoxX в широком круге аналитических и прикладных задач. Простота интеграции диодного лазера в текущую конструкцию или будущий дизайн гарантируются посадочными местами стандартными для отрасли. Интерфейс передачи данных USB2.0 и RS-232 позволяют провести глубокую интеграцию диодного лазера и упростить работу с ним в процессе использования.
Особенности:
- компактные размеры
- выбор из 21 длины волны в диапазоне от 375 нм до 830 нм;
- одномодовое излучение мощностью до 300 мВт;
- высокая стабильность в непрерывном режиме работы;
- высокая скорость цифровой/аналоговой модуляции лазерного излучения;
- функция оптического затвора (лазерная задержка) с частотой >300 кГц в режиме ON/OFF;
- диаметр луча 0.7 мм (опция);
- функция компенсации деградации (Automatic Aging Compensation (AAC));
- интерфейс USB2.0 и RS-232;
- множество вариантов управлений лазером;
- стандартизированные размеры.
Типовые применения:
- проточная цитометрия;
- конфокальная микроскопия;
- оптогенетика;
- микролитография;
- процессы измерения и тестирования;
- машинное видение;
- современная полиграфия;
- репрография.
Технические параметры диодных лазеров серии PhoxX:
|
Параметр |
Значение | |||
|
Модель |
Длина волны излучения |
Выходная мощность | ||
|
Длина волны и мощность излучения (другие длины волн и мощности по запросу) |
PhoxX Bluephoton 375-20 |
375 нм |
20 мВт | |
|
PhoxX Bluephoton 375-70 |
375 нм |
70 мВт | ||
|
PhoxX Bluephoton 395 |
395 нм |
120 мВт | ||
|
PhoxX Bluephoton 405-60 |
405 нм |
60 мВт | ||
|
PhoxX Bluephoton 405-120 |
405 нм |
120 мВт | ||
|
PhoxX Bluephoton 405-300 |
405 нм |
300 мВт | ||
|
PhoxX Bluephoton 415 |
415 нм |
120 мВт | ||
|
PhoxX Bluephoton 425 |
425 нм |
120 мВт | ||
|
PhoxX Bluephoton 445-50 |
445 нм |
50 мВт | ||
|
PhoxX Bluephoton 445-100 |
445 нм |
100 мВт | ||
|
PhoxX Bluephoton 457 |
457 нм |
100 мВт | ||
|
PhoxX Bluephoton 460 |
460 нм |
100 мВт | ||
|
PhoxX Bluephoton 473-20 |
473 нм |
20 мВт | ||
|
PhoxX Bluephoton 473-80 |
473 нм |
80 мВт | ||
|
PhoxX Bluephoton 473-100 |
473 нм |
100 мВт | ||
|
PhoxX Bluephoton 488-25 |
488 нм |
25 мВт | ||
|
PhoxX Bluephoton 488-60 |
488 нм |
60 мВт | ||
|
PhoxX Bluephoton 488-80 |
488 нм |
80 мВт | ||
|
PhoxX Bluephoton 488-100 |
488 нм |
100 мВт | ||
|
PhoxX Bluephoton 488-150 |
488 нм |
150 мВт | ||
|
488 нм |
200 мВт | |||
|
PhoxX Greenphoton 515-25 |
515 нм |
25 мВт | ||
|
PhoxX Greenphoton 515-50 |
515 нм |
50 мВт | ||
|
PhoxX Greenphoton 515-80 |
515 нм |
80 мВт | ||
|
PhoxX Redphoton 638-40 |
638 нм |
40 мВт | ||
|
PhoxX Redphoton 638-100 |
638 нм |
100 мВт | ||
|
PhoxX Redphoton 638-150 |
638 нм |
150 мВт | ||
|
PhoxX Redphoton 642 |
642 нм |
140 мВт | ||
|
PhoxX Redphoton 647 |
647 нм |
140 мВт | ||
|
PhoxX Redphoton 660 |
660 нм |
130 мВт | ||
|
PhoxX Redphoton 685 |
685 нм |
50 мВт | ||
|
PhoxX Redphoton 705 |
705 нм |
40 мВт | ||
|
PhoxX Redphoton 730 |
730 нм |
40 мВт | ||
|
PhoxX Redphoton 785 |
785 нм |
120 мВт | ||
|
PhoxX Redphoton 808 |
808 нм |
140 мВт | ||
|
PhoxX Redphoton 830 |
830 нм |
140 мВт | ||
|
Диаметр пучка (другие диаметры луча по запросу) |
1.0 ... 1.5 мм (1/e²) (зависит от длины волны), [0.7 мм (1/e²) +/- 0.1 мм с опцией XX.DSO] | |||
|
Качество пучка M² |
<1.2 | |||
|
Коррекция астигматизма |
<0.2*Zr | |||
|
Эллиптичность пучка |
<1.2:1 | |||
|
Степень вертикальной поляризации |
>100:1 | |||
|
Долговременная стабильность мощности (8 часов) |
<0.5% | |||
|
Долговременная стабильность мощности в режиме модуляции (8 часов) |
< 2% | |||
|
Среднеквадратичный шум (20 Гц- 500 МГц) (непрерывный режим) |
<0.2% | |||
|
Режимы работы: | ||||
|
Режим 1 |
Непрерывный режим | |||
|
Режим 2 |
Аналоговая модуляция | |||
|
Режим 3 |
Цифровая модуляция | |||
|
Режим 4 |
Аналоговая + Цифровая модуляция | |||
|
Параметры аналоговой модуляции: | ||||
|
Частота модуляции |
>3 МГц | |||
|
Входной сигнал |
0...5 В (1,2 кОм) или 0...1 В (50 Ом) – на выбор | |||
|
Коэффициент контрастности модуляций |
>1000 : 1 | |||
|
Времена нарастания и спада импульса в режиме аналоговой модуляции |
< 100 нс | |||
|
Параметры цифровой модуляции: | ||||
|
Частота модуляции |
> 180 МГц | |||
|
Входной сигнал |
TTL (200 Ом) или 0...1В (50 Ом) / LV-PECL / PECL / LVDS | |||
|
Коэффициент контрастности модуляций |
>250 : 1 | |||
|
Времена нарастания и спада импульса в режиме аналоговой модуляции |
< 1.5 нс | |||
|
Параметры оптического затвора: | ||||
|
Частота электронной заслонки |
>300 кГц (полное перекрытие/ открытие) | |||
|
Входной сигнал |
TTL (2 кОм) | |||
|
Времена нарастания и спада импульса оптического затвора |
< 200 нс | |||
|
Коэффициент контрастности модуляций |
бесконечность (полное перекрытие/ открытие) | |||
|
Напряжение питания |
5 В(DC) +/- 0.50 В (DC) | |||
|

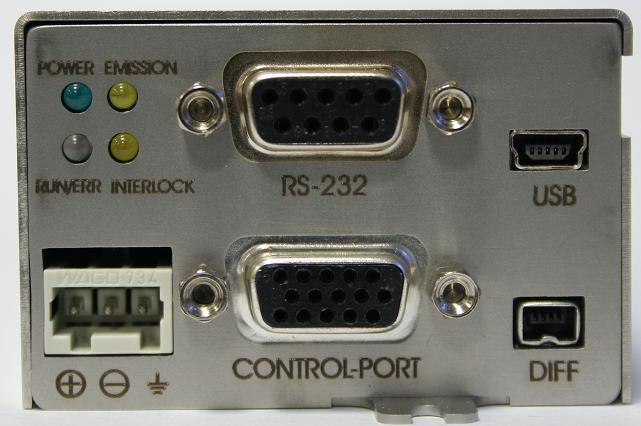

Интерфейс управления |
RS-232 и USB 2.0 | |||
|

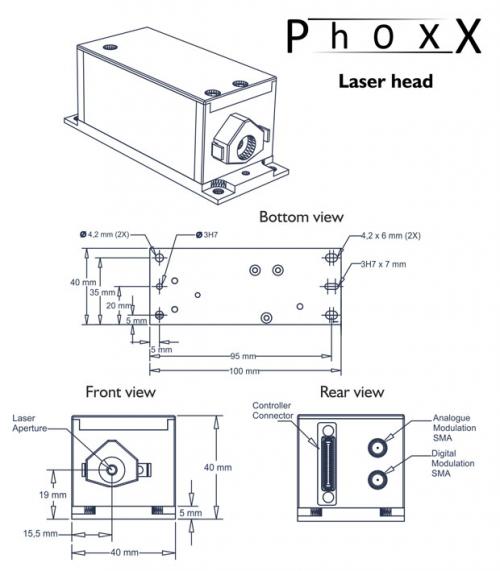

Размеры лазерной головки |
100 x 40 x 40 мм (длина x ширина x высота) | |||
|

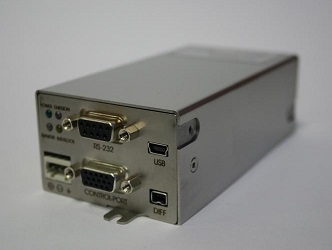

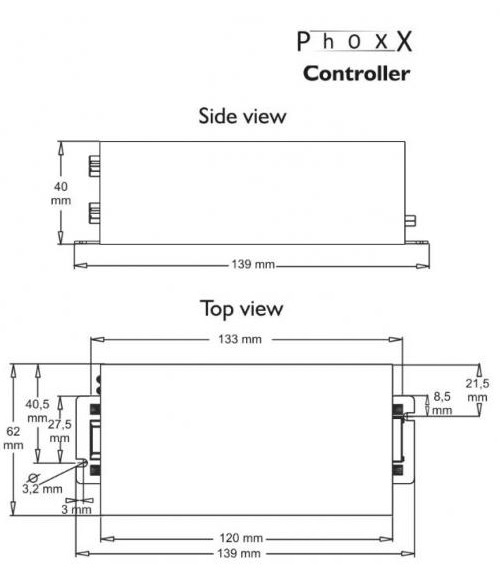

Размеры контроллера |
120 x 62 x 40 мм (длина x ширина x высота) | |||
|
Доступные опции и комплектующие: |
XX.PSU |
Источник питания для лазеров серии LuxX+ | ||
|
XX.DSO |
Коллиматор с выходным диаметром пучка 0.7 мм(1/e2) | |||
|
XX.CDRH |
Внешний блок управления с переключателем и светодиодным индикатором в полном соответствии с правилами CDRH | |||
|
PHOXX.HEATSINK |
Радиатор охлаждения для лазеров серии PhoxX | |||
|
XX.FASYADAP |
Держатель оптоволокна с монтажными отверстиями. | |||
