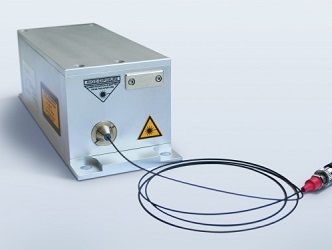

Лазеры серии BrixX компании Omicron-Laserage представляют собой диодные лазеры компактных размеров, построенные на основе различных лазерных диодов в корпусах 5.6 мм, 9 мм, C/B-mount и Butterfly. Широкий выбор различных длин волн и мощности одномодового или многомодового излучения до 3.5 Вт позволяют использовать диодные лазеры серии BrixX в таких применениях как рамановская спектроскопия, машинное видение, метрология и многих других прикладных задачах. Интерфейс передачи данных USB2.0 и RS-232 позволяют провести глубокую интеграцию диодного лазера и упростить работу с ним в процессе использования.
Особенности:
- широкий выбор длины волны излучения в диапазоне от 375 нм до 2080 нм;
- одномодовое излучение выходной мощностью до 1000 мВт;
- многомодовое излучение выходной мощностью до 3.5 Вт;
- высокая стабильность в непрерывном режиме работы;
- высокая скорость цифровой/аналоговой модуляции лазерного излучения;
- функция оптического затвора (лазерная задержка) с частотой >500 кГц в режиме ON/OFF;
- функция компенсации деградации (Automatic Aging Compensation (AAC));
- интерфейс USB2.0 и RS-232;
- возможность комплектации лазера оптическим волокном;
- драйверы для Metamorph, LabVIEW и Micromanager.
Типовые применения:
- рамановская спектроскопия;
- машинное видение;
- процессы измерения и тестирования.
Технические параметры диодных лазеров серии BrixX:
|
Параметр |
Значение | ||||
|
Модель |
Длина волны излучения |
Выходная мощность |
Тип волокна |
Тип выходного разъема | |
|
Длина волны и мощность излучения (другие длины волн и мощности по запросу), HP – высокая мощность NB – узкая ширина спектральной линии |
BrixX® 375-200 HP |
375 нм |
200 мВт |
MM |
без разъема |
|
BrixX® 405-1200 HP |
405 нм |
1200 мВт |
MM |
без разъема | |
|
BrixX® 445-2500 HP |
445 нм |
2500 мВт |
MM |
без разъема | |
|
BrixX® 473-1000 HP |
473 нм |
1000 мВт |
MM |
без разъема | |
|
BrixX® 520-1000 HP |
520 нм |
1000 мВт |
MM |
без разъема | |
|
BrixX® 633-30 NB |
633 нм |
30 мВт |
SM PM |
FC/APC | |
|
BrixX® 638-700 HP |
638 нм |
700 мВт |
MM |
без разъема | |
|
BrixX® 647-800 HP |
647 нм |
800 мВт |
MM |
без разъема | |
|
BrixX® 750-1500 HP |
750 нм |
1500 мВт |
MM |
без разъема | |
|
BrixX® 760-10 NB |
760 нм |
10 мВт |
SM PM |
FC/APC | |
|
BrixX® 763-10 NB |
763 нм |
10 мВт |
SM PM |
FC/APC | |
|
BrixX® 773-20 NB |
773 нм |
20 мВт |
SM PM |
FC/APC | |
|
BrixX® 785-40 NB |
785 нм |
40 мВт |
SM PM |
FC/APC | |
|
BrixX® 785-250 HP |
785 нм |
250 мВт |
SM |
FC/APC | |
|
BrixX® 785-500 NB |
785 нм |
500 мВт |
MM |
FC/APC | |
|
BrixX® 795-40 NB |
795 нм |
40 мВт |
SM PM |
FC/APC | |
|
BrixX® 808-2500 HP |
808 нм |
2500 мВт |
MM |
без разъема | |
|
BrixX® 808-800 HP |
808 нм |
800 мВт |
SM |
без разъема | |
|
BrixX® 852-50 NB |
852 нм |
50 мВт |
SM PM |
FC/APC | |
|
BrixX® 855-50 NB |
855 нм |
50 мВт |
SM PM |
FC/APC | |
|
BrixX® 976-500 NB |
976 нм |
500 мВт |
SM |
FC/APC | |
|
BrixX® 1064-40 NB |
1064 нм |
40 мВт |
SM PM |
FC/APC | |
|
BrixX® 1064-300 NB |
1064 м |
300 мВт |
SM PM |
FC/APC | |
|
BrixX® 1064-500 NB |
1064 нм |
500 мВт |
SM |
без разъема | |
|
BrixX® 1083-30 NB |
1083 нм |
30 мВт |
SM PM |
FC/APC | |
|
BrixX® 1550-40 NB |
1550 нм |
40 мВт |
SM PM |
FC/APC | |
|
Поляризация |
>100:1 вертикальная для одномодового волокна (SM или SM PM); для многомодового оптоволокна поляризация зависит от типа лазера | ||||
|
Долговременная стабильность мощности (8 часов) |
<1% | ||||
|
Среднеквадратичное значение шума (20 Гц - 500 МГц) |
<0.5% (непрерывный режим) | ||||
|
Режимы работы: | |||||
|
Режим 1 |
Непрерывный режим поддержания рабочего тока (ACC - Automatic Constant Current) | ||||
|
Режим 2 |
Непрерывный режим поддержания рабочей мощности (APC -Automatic Power Control) | ||||
|
Режим 3 |
Аналоговая модуляция | ||||
|
Режим 4 |
Цифровая модуляция | ||||
|
Режим 5 |
Аналоговая + Цифровая модуляция | ||||
|
Частота аналоговой модуляции |
>1.5 МГц | ||||
|
Входной сигнал при аналоговой модуляции |
0...5 В (1,2 кОм) или 0...1 В (50 Ом) – на выбор | ||||
|
Частота цифровой модуляции |
> 1.5 МГц | ||||
|
Входной сигнал при цифровой модуляции |
TTL (2 кОм) | ||||
|
Параметры оптического затвора: | |||||
|
Частота электронной заслонки |
> 500 кГц (полное перекрытие/открытие) | ||||
|
Входной сигнал |
TTL (2 кОм) | ||||
|
Времена нарастания и спада импульса |
< 200 нс (аналоговая/цифровая модуляция) < 500 нс (затвор) | ||||
|
Коэффициент контрастности модуляций |
бесконечность (затвор: полное перекрытие/открытие) >1000:1 (аналоговая модуляция) >250:1 (цифровая модуляция) | ||||
|
Напряжение питания |
12…24 В | ||||
|
Интерфейс управления |
RS-232 и USB 2.0 | ||||
|
Размеры лазерной головки |
186 x 65 x 60 мм (длина x ширина x высота) | ||||
|
Доступные опции и комплектующие: |
BRIXX.PSU |
Источник питания для лазеров серии BrixX | |||
|
XX.CDRH |
Внешний блок управления с переключателем и светодиодным индикатором в полном соответствии с правилами CDRH | ||||
