        Дифракционные оптические элементы, материал: стекло

        Главная
        —
        Каталог продукции
        —
        Оптика
        —
        Оптические элементы
        —
        Дифракционная оптика
        —Дифракционные оптические элементы, материал: стекло
        Фото Дифракционные оптические элементы, материал: стекло
        Производитель: HOLOEYE
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        HOLOEYE

        Компания HOLOEYE предлагает широкий выбор дифракционных оптических элементов для промышленности и научных исследований, особенно в тех случаях, когда необходимо технико-экономическое обоснование какой-либо теории. Оптические элементы от HOLOEYE помогают наглядно продемонстрировать суть той или иной идеи и оценить инвестиционные риски.

        Данные элементы изготавливают из тонких пленок акрилата, кремния или других полимер, в зависимости от рабочей длины волны источника излучения. Для заказа доступны 2 вида моделей:

        - Акрилат на круглой стеклянной подложке Ø 18 мм;

        - Акрилат на круглой стеклянной подложке Ø 18 мм, с анодированной алюминиевой оправой Ø 25 мм и резьбой M4.

        Обратите внимание, что представленные ниже изображения являются схематическими. Распределения света, полученные при использовании элементов в реальных условиях, могут отличаться: могут быть видны более высокие дифракционные порядки; недифрагированный свет может проявиться в центре картины в качестве яркого пятна.

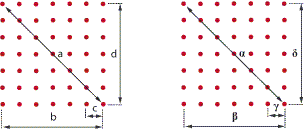

        Массив точек

        Модель

        Описание дифракционной картины

        Размер

        Размер дифракционной картины на расстоянии 100 мм

        Угловые размеры дифракционной картины (на 633 нм)


        a

        b

        c

        d

        α

        β

        γ

        δ

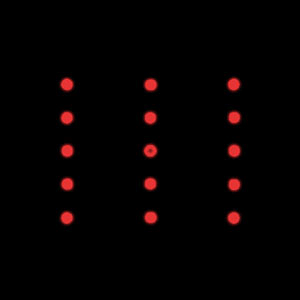

        DE 106

        3 x 5 Точек

        10 x 10 мм

        7.2 мм

        6 мм

        3 мм/ 1 мм

        4 мм

        4.1°

        3.4°

        1.7°/ 0.5°

        2.2°

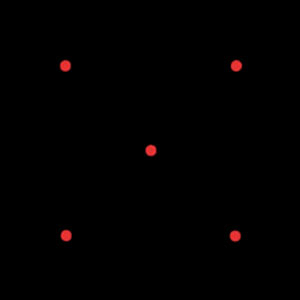

        DE 224

        2 x 2 Точек*

        10 x 10 мм

        22.6 мм

        16.1 мм

        16.1 мм

        16.1 мм

        13°

        9.2°

        9.2°

        9.2°

        Круги и пунктирные круги

        Модель

        Описание дифракционной картины

        Размер

        Размер дифракционной картины на расстоянии 100 мм

        Угловые размеры дифракционной картины (на 633 нм)


        a

        b

        α

        β

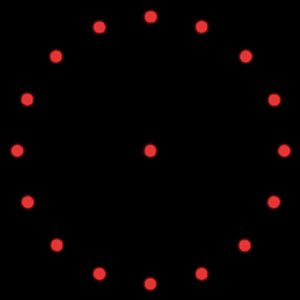

        DE 100

        1:16 Пунктирный круг

        4 x 4 мм

        39 мм

        7.6 мм

        22°

        4.4

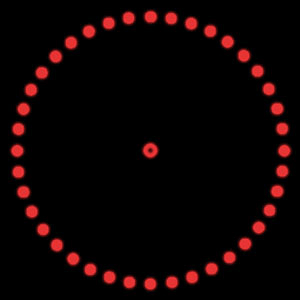

        DE 101

        1:40 Пунктирный круг

        4 x 4 мм

        57 мм

        4.5

        32°

        2.6

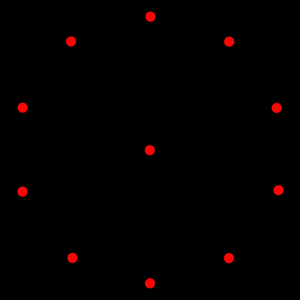

        DE 237

        1:10 Пунктирный круг

        10 x 10 мм

        10.5 мм

        3.2 мм

        6°

        1.9°

        Шаблоны особой формы

        Модель

        Описание дифракционной картины

        Размер

        Размер дифракционной картины на расстоянии 100 мм

        Угловые размеры дифракционной картины (на 633 нм)

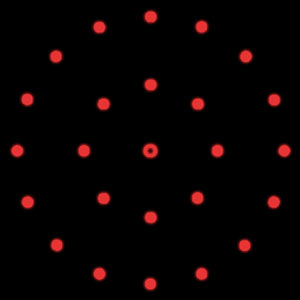

        DE 103

        1:8/16 два пунктирных круга

        10 x 10 мм

        Ширина круга из 8 точек: 25.6 мм
        Ширина круга из 16 точек: 51.2 мм
        Расстояние между

         точками (8 точек): 9.8 мм
        Расстояние между

        точками (16 точек): 10.0 мм

        Круг из 8 точек (диаметр): 14.6°
        Круг из 16 точек (диаметр): 28.8°
        Угол между точками (8 точек): 5.6°
        Угол между точками (16 точек): 5.7°

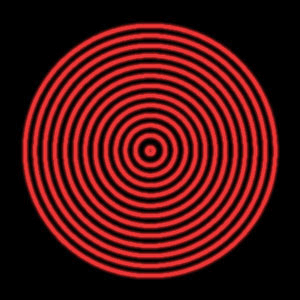

        DE 104

        12 колец

        10 x 10 мм

        Ширина: 20 мм
        Расстояние между

        кольцами: 1.7 мм

        Ширина: 11.4°
        Расстояние между

        кольцами: 0.5°

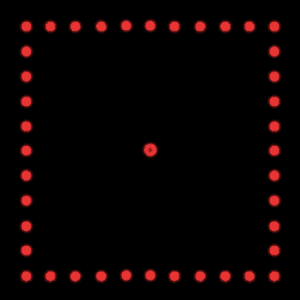

        DE 232

        11 x 11 пунктирная рамка

        10 x 10 мм

        Ширина: 83 мм
        Высота: 83 мм
        Диагональ: 118 мм
        Расстояние между

         точками: 8.3 мм

        Ширина: 45°
        Высота: 45°
        Диагональ: 61°
        Угол между точками: 4.5°

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
