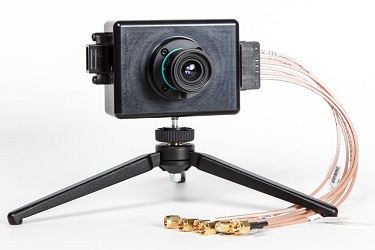

Камера для счета фотонов серии SPC3 от компании Micro Photon Devices изготовлена на основе полупроводникового детектора из матрицы кремниевых лавинных фотодиодов, работающих в гейгеровском режиме для регистрации единичных фотонов, так называемый SPID детектор (Single Photon Imaging Detector), который позволяет осуществить параллельный счет фотонов с помощью монолитной матрицы из 2048 пикселей (формат 64х32) с интегрированной электроникой для счета фотонов. Камера для счета фотонов серии SPC3 способна осуществлять быстрый счет фотонов со скоростью до 96 000 кадров в секунду с пренебрежимо малым мертвым временем между кадрами. При максимальной скорости кадров динамический диапазон камеры составляет 8 бит, однако интегрированная электроника позволяет реализовать малошумящий режим биннинга кадров для получения более высокого динамического диапазона при малой скорости кадров.
Каждый пиксель матрицы имеет три независимых 9-битных счетчика, два из которых имеют реверсивный режим для синхронного опроса. Три независимых стробирующих входа, один из которых управляется программным обеспечением, позволяют проводить счет фотонов только в определенные временные периоды для каждого счетчика, благодаря чему SPID камера SPC3 компании Micro Photon Devices может использоваться в непрямом измерении расстояния, т.е. измерения проведенные с ее помощью основаны на счете отраженных фотонов в определенные временные периоды, синхронизованные со вспышкой или модуляцией луча осветителя. Такие «непрямые» времяпролетные измерения, основанные на «цифровом» подсчете единичных фотонов, имеют преимущество по сравнению со стандартным «аналоговым» подходом, связанным с «аналоговым» шумом и ограничениями в соотношении сигнал/шум и чувствительности.
Для быстрой передачи данных на компьютер пользователя и управления настройками камера для счета фотонов серии SPC3 компании Micro Photon Devices имеет интерфейс передачи данных USB3.0. Камера может быть легко интегрирована в оптическую установку благодаря механическому адаптеру с C-mount креплением. Также предлагаются DLL библиотеки для написания пользователем собственного программного обеспечения.
|
Особенности: - 2048 независимых SPAD диодов в составе единой матрицы; - полностью параллельный режим счета фотонов; - крайне низкий шум до нескольких десятков импульсов в секунду; - скорость кадров до 96 000 кадров/сек; - возможность работы в FLIM режиме; - эффективность регистрации фотонов до 50% при длине волны 420 нм; - 3 независимых стробирующих входа; - использование стробирующего импульса с периодом до 1.5 нс; - интерфейс USB3.0 для простоты использования и быстрой передачи данных; - компактный и прочный корпус; - низковольтное питание от 12 В. |
Применения: - флуоресценция; - регистрация одиночных молекул; - адаптивная оптика; - квантовая криптография; - лазерное зондирование (ЛИДАР); - счет фотонов. |
Параметры камеры для счета фотонов серии SPC3:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
Величина |
|

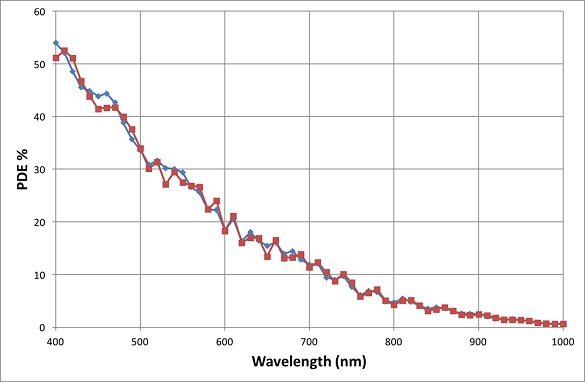

Эффективность регистрации фотонов: | ||||
|
Среднее значение по всей матрице | ||||
|
при 320 нм |
25 |
% | ||
|
при 400 нм |
50 | |||
|
при 650 нм |
14 | |||
|
при 800 нм |
4 | |||
|

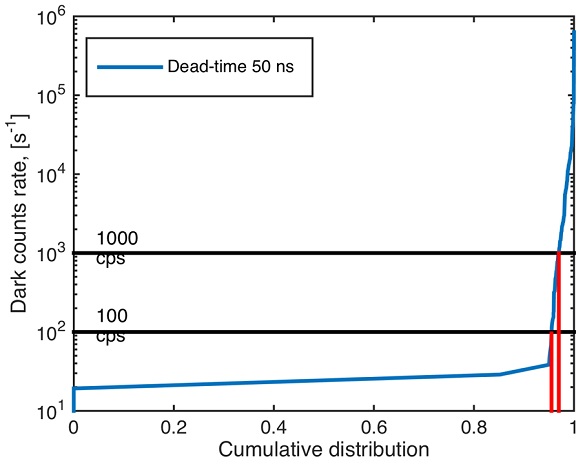

Скорость темнового счета (DCR): | ||||
|
Второй квартиль1 всей матрицы |
150 |
импульсов/сек | ||
|
Четвертый квартиль2 всей матрицы |
300 | |||
|
Оптические перекрестные помехи |
0.01 |
% | ||
|
Вероятность после-пульсаций |
1 |
% | ||
|
Мертвое время3 |
50 |
125 |
нс | |
|
Активная область каждого пикселя |
30 |
мкм | ||
|
Шаг пикселя |
150 |
мкм | ||
|
Количество дефектных пикселей в матрице (т.е. DCR >100 000 импульсов/сек) |
2 |
5 |
шт. | |
|
Скорость кадров |
96 000 |
кадров/сек | ||
|
Мертвое время между кадрами |
10 |
нс | ||
|
Стробирующий FLIM режим: | ||||
|
Ширина стробирующего импульса |
1.5 |
20 |
нс | |
|
Шаги стробирующего импульса |
800 | |||
|
Размер шага |
20 |
пс | ||
|
Временной диапазон измерения |
16 |
пс | ||
|
Частота синхронизации лазера |
50 |
МГц | ||
|
Динамический диапазон: | ||||
|
при 96 000 кадров/сек |
8 |
бит | ||
|
при 6 000 кадров/сек |
12 | |||
|
при 375 кадров/сек |
16 | |||
|
Напряжение питания |
12 В | |||
|
Интерфейс |
USB 3.0 | |||
|
Габаритные размеры |
40 мм х 70 мм х 93 мм | |||
Примечание:
1) Второй квартиль означает, что 50% матрицы удовлетворяет указанной величине;
2) Четвертый квартиль означает, что 95% матрицы удовлетворяет указанной величине;
3) В действительности максимальное мертвое время калибруется для каждой камеры и может отличаться от указанного значения.
