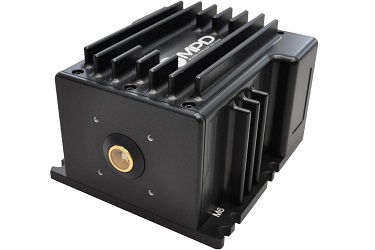

PDM-IR компании MPD представляет собой модуль счета фотонов на основе SPAD фотодиода InGaAs / InP для детектирования одиночных фотонов в ИК области спектра до 1700 нм. Модуль включает в себя программируемый генератор частоты и импульсов для стробирования детектора, входную цепь для обнаружения лавины фотодетектора, быструю схему для гашения лавинного тока детектора и сброса рабочего напряжения смещения и некоторые дополнительные схемы для обработки сигнала.
Все основные параметры настраиваются пользователем через программный интерфейс, чтобы обеспечить соответствие требованиям различных приложений. PDM-IR может работать в режиме стробирования, а оптический интерфейс модуля может быть оснащен оптоволокном.
В модуле PDM-IR все пути сигналов имеют программируемую задержку, предназначенную для помощи пользователю в синхронизации различных сигналов между собой и с внешними приборами. Эта функция очень полезна для многих приложений, поскольку позволяет избежать проблем, связанных с постоянным изменением длины кабеля.
|
Особенности: - Чувствительность до 1700 нм; - Модуль на основе SPAD InGaAs/InP фотодиодов; - Модели с оптоволоконным вводом; - Регуляция параметров стробирования; - Регуляция параметров SPAD фотодиода; - Ширина строба: до 1.5 нс; - Джиттер: менее 100 пс (FWHM); - ПО для Windows® и SDK. |
Применения: - Конфокальная микроскопия; - Одномолекулярная спектроскопия; - Характеризация оптоволокон; - Квантовая криптография; - Квантовая оптика; - Лидары; - Адаптивная оптика. |
Технические характеристики модулей счета фотонов серии PDM-IR:
|
Параметр |
Комментарии |
Минимальное значение |
Типовое значение |
Максимальное значение |
Единицы измерения |
|
Диаметр активной области |
Окно |
--- |
25 |
--- |
мкм |
|
Оптоволокно FC/PC (SMF-28) |
10 | ||||
|

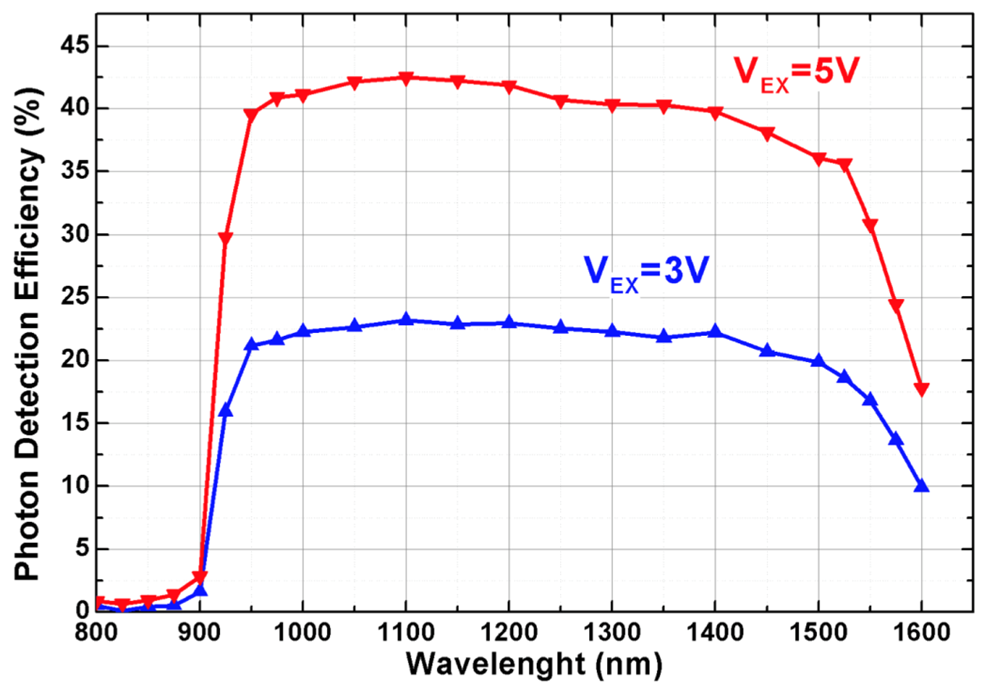

Эффективность регистрации фотонов |
Vex = 2 В, 1550 нм |
--- |
10 |
--- |
% |
|
Временной джиттер (FWHM) |
Vex = 6 В |
--- |
70 |
--- |
пс |
|
Время нарастания стробирующего импульса |
(20% - 80%) |
--- |
2 |
--- |
нс |
|
Температура SPAD диода |
Выбирается программно |
225 |
--- |
243 |
К |
|
Время синхроимпульса |
Выбирается программно с шагом 10 нс |
1 |
--- |
3000 |
мкс |
|
Ширина стробирующего импульса |
Выбирается программно с шагом 1 нс |
1 нс |
--- |
1.5 мс | |
|
Частота повторения стробирующего импульса |
|
--- |
--- |
100 |
МГц |
|
Частота внутреннего триггера |
Выбирается программно с шагом 1 Гц |
100 Гц |
--- |
100 МГц |
|
