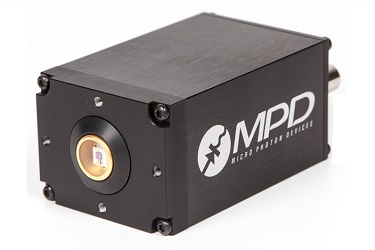

Модули счета фотонов серии PDM представляют собой компактные модули на основе SPAD фотодиодов для регистрации низкого уровня освещенности вплоть до единичных фотонов. Модули серии PDM обладают эффективностью регистрации 49% на длине волны 550 нм и при регистрации фотона генерируют выходной TTL импульс с временным разрешением менее 50 пс.

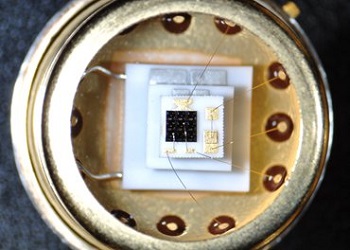

Превосходная эффективность регистрации фотонов и высокое временное разрешение модулей серии PDM достигаются за счет использования кремниевого лавинного фотодиода, работающего в гейгеровском режиме для регистрации одиночных фотонов, так называемый SPAD (Single Photon Avalanche Diode) фотодиод и запатентованной интегрированной активной схемы гашения, специально предназначенной и оптимизированной для счета фотонов. Малые шумы детекторов и низкое потребление интегральных схем делают данные детекторные модули идеальными для применения в переносном оборудовании и задачах, требующих малого энергопотребления.
При использовании оптического волокна коэффициент передачи оптической мощности достигает не менее 80% независимо от длины волны фотонов.- размер активной области – 20 мкм, 50 мкм, 100 мкм;
- временное разрешение менее 50 пс (опция);
- различная скорость темнового счета - от 500 до 5 импульсов/сек;
- эффективность регистрации фотонов 49% при длине волны 550 нм;

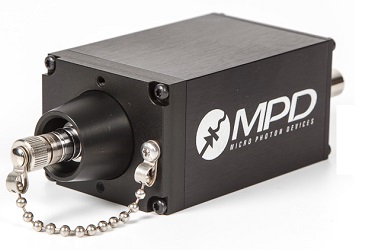

- возможно подключение одномодового или многомодового оптоволокна;
- термоэлектрическое охлаждение;
- низкое энергопотребление;
- компактный и прочный корпус;
- простота использования.
Применения:
- флуоресценция;
- регистрация одиночных молекул;
- адаптивная оптика;
- квантовая криптография.
Параметры модулей счета фотонов серии PDM:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
Ед. измерения |
|

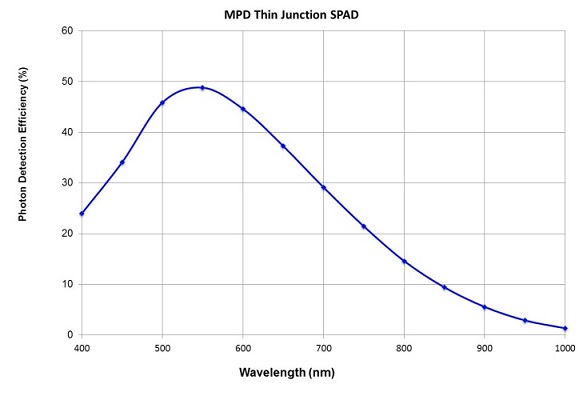

Эффективность регистрации фотонов | ||||
|
при 400 нм |
21 |
24 |
--- |
% |
|
при 550 нм |
45 |
49 |
--- | |
|
при 650 нм |
34 |
37 |
--- | |
|
Временное разрешение | ||||
|
Выход TTL |
--- |
--- |
250 |
пс |
|
Выход NIM (требуется дополнительная электронная плата) |
--- |
35 |
50 | |
|
Коэффициент передачи оптической мощности |
80 |
--- |
--- |
% |
|
Вероятность послеимпульсов |
0.1 |
--- |
3 |
% |
|
Мертвое время |
--- |
77 |
--- |
нс |
|
Напряжение питания |
постоянное напряжение питания от 5 до 12 В | |||
|
Время нарастания и время спада импульса TTL выхода |
менее 2 нс при нагрузке 10 пФ | |||
|
Длительность выходного импульса |
типовое значение 20 нс | |||
|
Поставщик
|
Micro Photon Devices |
