Компания Saint-Gobain Crystals предлагает интегрированные сцинтилляционные детекторы со встроенными многоканальными анализаторами для определения источников ионизирующего излучения и анализа формы импульса. Все что нужно сделать заказчику - это подключить сцинтилляционный детектор через кабель USB к компьютеру, и детектор готов к работе для сбора данных.

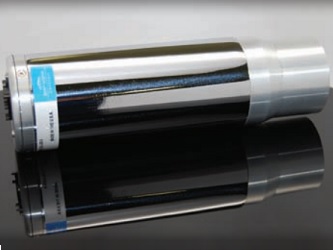

Базовая конфигурация сцинтилляционного блока детектирования представляет собой сцинтилляционный кристалл, фотоэлектронный умножитель, высоковольтный источник питания, многоканальный анализатор спектров и магнитный экран, размещенные в едином компактном корпусе. Многоканальный анализатор (MCA - multichannel analyzer) напрямую подключается к фотоумножителю, а питание и управление сцинтилляционным детектором осуществляется через USB интерфейс. В качестве опции заказчик может выбрать сцинтилляционный детектор со встроенным компьютером или вариант с беспроводной связью.
В качестве сцинтилляторов используются кристаллы NaI(Tl), CsI(Tl), CsI(Na), LaBr3(Ce), BGO, LYSO, а также пластики производства компании Saint-Gobain Crystals. Стандартные размеры сцинтилляционных кристаллов составляют 25х25 мм, 38х38 мм, 51х51 мм, 76х76 мм. Нестандартные размеры и геометрия кристаллов могут быть изготовлены по согласованию. Многоканальные анализаторы разработаны для работы со всеми типами сцинтилляционными материалами - от быстрых пластиковых сцинтилляторов и эффективного LaBr3(Ce) до традиционных NaI(Tl) и CsI (Na). Один анализатор и одно программное обеспечение позволяют работать со всеми типами сцинтилляторов. Все MCA анализаторы поддерживают только цифровую обработку сигналов, которая включает в себя сигналы триггера, сбор и анализ данных (скорость счета, гистограммы и т.д.), распознавание и идентификацию частиц (например, разделение нейтронов от гамма-излучения), и все это осуществляется в режиме реального времени без замедления работы анализатора.
Особенности:
- различная геометрия и размеры сцинтилляционных кристаллов от Saint-Gobain Crystals;
- сцинтилляторы LaBr3, NaI(Tl), CsI (Tl), CsI(Na), BGO, LYSO и пластиковые сцинтилляторы;
- стабилизации коэффициента усиления в зависимости от рабочей температуры;
- USB интерфейс для питания и управления;
- энергетическая гистограмма 4096х32;
- точная скорость счета и измерения в реальном времени;
- режим осциллографа с 1024 точками захвата сигнала;
- сохранение энергий и временных меток, анализ формы импульса;
- встроенная энергонезависимая память от 256-байт до 128 кбайт;
- герметичная конструкция с IP67 водонепроницаемыми разъемами;
- беспроводное подключение к ПК, Linux и смартфонам в качестве опции;

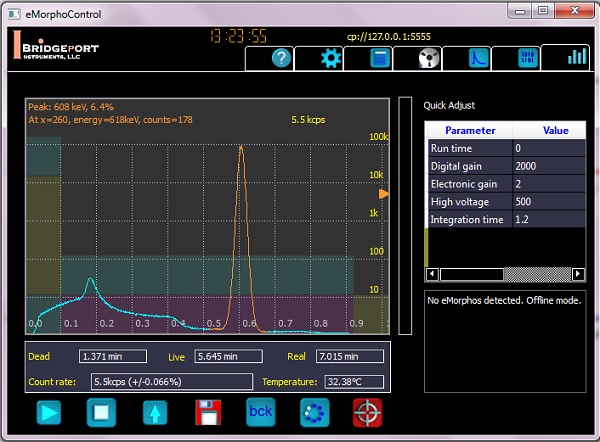

- поддержка веб-приложений, клиент может работать через браузер (Chrome, Firefox, IE, Safari и т.д.), не требуется установка программного обеспечения на компьютере клиента;
- интерфейс с открытым исходным кодом для программирования приложений (API, C и C++);
- примеры кодов на различных языках программирования C++, Python, Java/Android, PHP/HTML;
- программное обеспечение для разработки (SDK набор).

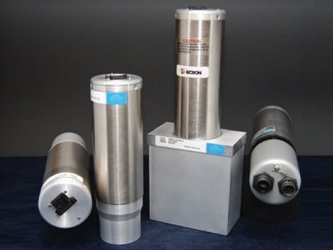

Стандартные варианты детекторов с многоканальным анализатором:
|
Наименование, модель ФЭУ |
Сцинтиллятор, размер (диаметр х толщина) |
Энергетическое разрешение при 662 кэВ |
Чертеж |
|
2M2/2-MCA, R6231 |
NaI(Tl), 51х51 мм |
<6.6% |
|
|
3M3/3-MCA, R6233 |
NaI(Tl), 76х76 мм |
<7.0% |
|
|
2M2/2-MCA, 9266 |
NaI(Tl), 51х51 мм |
<7.5% |
|
|
3M3/3-MCA, 9305 |
NaI(Tl), 76х76 мм |
<7.5% |
|
|
38SEAAmc38/2/B380, R6231 |
LaBr3(Ce), 38х38 мм |
<3% |
|
|
51SEAAmc51/2/B380, R6231 |
LaBr3(Ce), 51х51 мм |
<3.5% |
|
|
51SEAAmc51/3/B380, R6233 |
LaBr3(Ce), 51х51 мм |
<3% |
|
|
76SEAAmc76/3/B380, R6233 |
LaBr3(Ce), 76х76 мм |
<3.5% |
|
|
76SEAAmc76/3.5/B380, R10233 |
LaBr3(Ce), 76х76 мм |
<3% |
|
Стандартные варианты многоканальных анализаторов:
|
Модель анализатора |
Описание |
Документация |
|
SGC-600-7884 |
многоканальный анализатор с положительным высоким напряжением для ФЭУ R623x |
|
|
SGC-600-7889 |
многоканальный анализатор с отрицательным высоким напряжением для ФЭУ R623x |
|
|
SGC-600-7885 |
многоканальный анализатор с отрицательным высоким напряжением для ФЭУ ET-9390 |
|
|
SGC-600-7886 |
многоканальный анализатор с положительным высоким напряжением для ФЭУ c 10 динодами |
|
|
SGC-600-7887 |
многоканальный анализатор с отрицательным высоким напряжением для ФЭУ с 10 динодами |
|
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Saint-Gobain Crystals является мировым лидером в производстве органических и неорганических сцинтилляторов, блоков детектирования, сцинтилляционного оптоволокна и газоразрядных счетчиков для регистрации ионизирующих излучений.
