Компания Infrared Associates предлагает высококачественные детекторы HgCdTe-MCT с термоэлектрическим охлаждением, которые отличаются высокой производительностью и простотой использования. Стандартные детекторы HgCdTe-MCT оптимизированы для работы в спектральном диапазоне длин волн от 2 мкм до 5 мкм. Детекторы HgCdTe-MCT с расширенным спектральным диапазоном работают с длинами волн за 5 мкм. Детекторы HgCdTe-MCT с оптически расширенным спектральным диапазоном доступны как с отражающими, так и преломляющими оптическими элементами для улучшения эффективности этих устройств. Расширенная чувствительность и обнаружительная способность этих детекторов HgCdTe-MCT зависит от способности оптических элементов переориентировать энергию, которая не может нормально падать на чувствительный элемент детектора. Эти детекторы являются наиболее подходящими для применений, в которых падающая энергия может быть либо направленной или расходящейся. Таким образом, детекторы HgCdTe-MCT с оптически расширенным спектральным диапазоном идеально подходят для применений, в которых используется волоконная оптика.

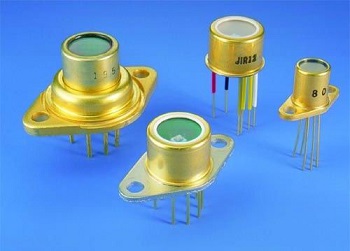

Детекторы HgCdTe-MCT устанавливаются на двухступенчатый, трехступенчатый или четырехступенчатый термоэлектрический холодильник размещенный в ТО-корпусе. Термистор также устанавливается в корпус детектора для мониторинга и контроля температуры. Впаянные входные окна и вварные крышки используются для герметичного монтажа корпусов, которые заполняются инертным газом для более эффективного цикла охлаждения.
Детекторы HgCdTe-MCT с термоэлектрическим охлаждением могут поставляться со следующими дополнительными комплектующими – предусилители, блоки питания и контроллеры температуры. Другие длины волн отсечки доступны на ограниченной основе.
Свяжитесь с нами для обсуждения ваших конкретных потребностей.
Технические параметры стандартных HgCdTe-MCT детекторов с термоэлектрическим охлаждением:
|
Тип детектора |
Активная область, мм |
Пиковая длина волны λp, мкм |
Длина волны отклика (20% от длины волны отсечки), мкм |
Обнаружительная способность D*(λp,10000,1), смГц1/2Вт-1 |
Сопротивление, Ом |
Постоянная времени, мкс |
Рабочая температура, К |
Тип корпуса |
Входное окно |
|
Спектральный диапазон от 2 мкм до 5 мкм |
|||||||||
|
MCT-3.5-TE2-0.25 |
0.25x 0.25 |
~3.0 |
> 3.5 |
> 1.0E11 |
200-1200 |
< 2 |
240 |
Корпус ТО-3, ТО-8, ТО-66 |
сапфир |
|
MCT-3.5-TE2-1.00 |
1х1 |
~3.0 |
> 3.5 |
> 1.0E11 |
200-1200 |
< 2 |
240 |
||
|
MCT-4.5-TE2-0.25 |
0.25x0.25 |
~4.0 |
> 4.5 |
> 4.0E10 |
200-1200 |
< 2 |
240 |
||
|
MCT-4.5-TE2-1.00 |
1х1 |
~4.0 |
> 4.5 |
> 4.0E10 |
200-1200 |
< 2 |
240 |
||
|
MCT-5-TE2-0.10 |
0.1x0.1 |
~4.5 |
> 5.0 |
> 2.0E10 |
100-1000 |
< 2 |
240 |
||
|
MCT-5-TE2-0.25 |
0.25х0.25 |
~4.5 |
> 5.0 |
> 2.0E10 |
100-1000 |
< 2 |
240 |
||
|
MCT-5-TE2-0.5 |
0.5x0.5 |
~4.5 |
> 5.0 |
> 2.0E10 |
100-1000 |
< 2 |
240 |
||
|
MCT-5-TE2-1.00 |
1х1 |
~4.5 |
> 5.0 |
> 2.0E10 |
100-1000 |
< 2 |
240 |
||
|
MCT-5-TE2-2.00 |
2x2 |
~4.5 |
> 5.0 |
> 1.0E10 |
100-1000 |
< 2 |
240 |
||
|
MCT-4.5-TE3-0.25 |
0.25x0.25 |
~4.0 |
> 4.5 |
> 6.0E10 |
200-1200 |
< 2 |
215 |
Корпус ТО-3, ТО-8, ТО-66 |
сапфир |
|
MCT-4.5-TE3-1.00 |
1x1 |
~4.0 |
> 4.5 |
> 6.0E10 |
200-1200 |
< 2 |
215 |
||
|
MCT-5-TE3-0.10 |
0.1x0.1 |
~4.5 |
> 5.0 |
> 3.0E10 |
100-1000 |
< 2 |
215 |
||
|
MCT-5-TE3-0.25 |
0.25х0.25 |
~4.5 |
> 5.0 |
> 3.0E10 |
100-1000 |
< 2 |
215 |
||
|
MCT-5-TE3-0.5 |
0.5x0.5 |
~4.5 |
> 5.0 |
> 3.0E10 |
100-1000 |
< 2 |
215 |
||
|
MCT-5-TE3-1.00 |
1х1 |
~4.5 |
> 5.0 |
> 3.0E10 |
100-1000 |
< 2 |
215 |
||
|
MCT-5-TE3-2.00 |
2x2 |
~4.5 |
> 5.0 |
> 2.0E10 |
100-1000 |
< 2 |
215 |
||
|
MCT-5-TE4-0.10 |
0.1x0.1 |
~4.5 |
> 5.0 |
> 6.0E10 |
100-1000 |
< 2 |
200 |
Корпус ТО-3 |
сапфир |
|
MCT-5-TE4-0.25 |
0.25х0.25 |
~4.5 |
> 5.0 |
> 6.0E10 |
100-1000 |
< 2 |
200 |
||
|
MCT-5-TE4-0.5 |
0.5x0.5 |
~4.5 |
> 5.0 |
> 6.0E10 |
100-1000 |
< 2 |
200 |
||
|
MCT-5-TE4-1.00 |
1х1 |
~4.5 |
> 5.0 |
> 6.0E10 |
100-1000 |
< 2 |
200 |
||
|
MCT-5-TE4-2.00 |
2x2 |
~4.5 |
> 5.0 |
> 4.0E10 |
100-1000 |
< 2 |
200 |
||
Технические параметры HgCdTe-MCT детекторов с расширенным спектральным диапазоном:
|
Тип детектора |
Активная область, мм |
Пиковая длина волны λp, мкм |
Длина волны отклика (20% от длины волны отсечки), мкм |
Обнаружительная способность D*(λp,10000,1), смГц1/2Вт-1 |
Сопротивление, Ом |
Постоянная времени, мкс |
Рабочая температура, К |
Тип корпуса |
Входное окно |
|
Спектральный диапазон > 5 мкм |
|||||||||
|
MCT-6-TE3-0.25 |
0.25x 0.25 |
~5.5 |
> 6.0 |
> 1.5E10 |
100-1000 |
< 2 |
220 |
Корпус ТО-3, TO-66 |
Покрытие из ZnSe |
|
MCT-6-TE3-1.00 |
1х1 |
~5.5 |
> 6.0 |
> 1.5E10 |
100-1000 |
< 2 |
220 |
||
|
MCT-7.5-TE3-0.25 |
0.25x0.25 |
~6.5 |
> 7.5 |
> 5.0E9 |
100-1000 |
< 2 |
220 |
||
|
MCT-7.5-TE3-1.00 |
1х1 |
~6.5 |
> 7.5 |
> 5.0E9 |
100-1000 |
< 2 |
220 |
||
|
MCT-8-TE3-0.25 |
0.25x 0.25 |
~7.0 |
> 8.0 |
> 2.0E9 |
100-1000 |
< 2 |
220 |
||
|
MCT-8-TE3-1.00 |
1х1 |
~7.0 |
> 8.0 |
> 2.0E9 |
100-1000 |
< 2 |
220 |
||
|
MCT-9-TE3-0.25 |
0.25x 0.25 |
~8.0 |
> 9.0 |
> 1.0E9 |
100-1000 |
< 2 |
220 |
||
|
MCT-9-TE3-1.00 |
1х1 |
~8.0 |
> 9.0 |
> 1.0E9 |
100-1000 |
< 2 |
220 |
||
Технические параметры HgCdTe-MCT детекторов с оптически расширенным спектральным диапазоном:
|
Тип детектора |
Активная область, мм |
Пиковая длина волны λp, мкм |
Длина волны отклика (20% от длины волны отсечки), мкм |
Обнаружительная способность D*(λp,10000,1), смГц1/2Вт-1 |
Сопротивление, Ом |
Постоянная времени, мкс |
Рабочая температура, К |
Тип корпуса |
Входное окно |
|
Спектральный диапазон > 5 мкм |
|||||||||
|
OE-MCT-6-TE3-0.25 |
0.25x 0.25 |
~5.5 |
> 6.0 |
> 8.0E10 |
100-1000 |
< 2 |
220 |
Корпус ТО-3, TO-66 |
Покрытие из ZnSe |
|
OE-MCT-6-TE3-1.00 |
1х1 |
~5.5 |
> 6.0 |
> 8.0E10 |
100-1000 |
< 2 |
220 |
||
|
OE-MCT-7.5-TE3-0.25 |
0.25x0.25 |
~6.5 |
> 7.5 |
> 2.0E10 |
100-1000 |
< 2 |
220 |
||
|
OE-MCT-7.5-TE3-1.00 |
1х1 |
~6.5 |
> 7.5 |
> 2.0E10 |
100-1000 |
< 2 |
220 |
||
|
OE-MCT-8-TE3-0.25 |
0.25x 0.25 |
~7.0 |
> 8.0 |
> 8.0E9 |
100-1000 |
< 2 |
220 |
||
|
OE-MCT-8-TE3-1.00 |
1х1 |
~7.0 |
> 8.0 |
> 8.0E9 |
100-1000 |
< 2 |
220 |
||
|
OE-MCT-9-TE3-0.25 |
0.25x 0.25 |
~8.0 |
> 9.0 |
> 4.0E9 |
100-1000 |
< 2 |
220 |
||
|
OE-MCT-9-TE3-1.00 |
1х1 |
~8.0 |
> 9.0 |
> 4.0E9 |
100-1000 |
< 2 |
220 |
||
