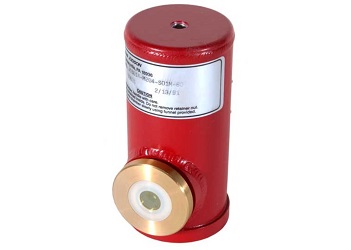

Компания Infrared Associates предлагает высококачественные детекторы HgCdTe-MCT охлаждаемые жидким азотом. Каждый детектор оптимизирован для определенного диапазона длин волн от 2 мкм до 5 мкм, от 2 мкм до 13 мкм или детекторы серии FTIR, способные работать в спектральном диапазоне от 2 мкм до 24 мкм.
Детекторы HgCdTe-MCT охлаждаемые жидким азотом спроектированы для достижения оптимальных рабочих параметров в инфракрасных спектрометрах на основе преобразования Фурье. Эти детекторы имеют наивысшую чувствительность с длиной волны отсечки в диапазоне от 750 до 400 см-1. Для детекторов HgCdTe-MCT охлаждаемых жидким азотом предлагается широкий выбор конструкций сосудов Дьюара, поставляемые с клиновидными входными окнами, чтобы исключить нежелательные интерференционные эффекты.
Свяжитесь с нами для обсуждения ваших конкретных потребностей.
Технические параметры HgCdTe-MCT детекторов охлаждаемых жидким азотом:
|
Тип детектора |
Активная область, мм |
Пиковая длина волны λp, мкм |
Длина волны отклика (20% от длины волны отсечки), мкм |
Обнаружительная способность D*(λp,10000,1), смГц1/2Вт-1 |
Чувствительность В/Вт |
Сопротивление, Ом |
Постоянная времени, мкс |
Тип корпуса |
Входное окно |
|
Спектральный диапазон от 2 мкм до 5 мкм |
|||||||||
|
MCT-5-N-0.05 |
0.05х0.05 |
~4.5 |
> 5.0 |
> 1.0E11 |
>100,000 |
50-500 |
~1.0 |
Корпус MSL-8, MSL-12 или MDL-8, MDL-12 |
сапфир |
|
MCT-5-N-0.10 |
0.1х0.1 |
~4.5 |
> 5.0 |
> 1.0E11 |
>50,000 |
50-500 |
~1.0 |
||
|
MCT-5-N-0.25 |
0.25х0.25 |
~4.5 |
> 5.0 |
> 1.0E11 |
>10,000 |
50-500 |
~1.0 |
||
|
MCT-5-N-0.50 |
0.5х0.5 |
~4.5 |
> 5.0 |
> 1.0E11 |
>4,000 |
50-500 |
~1.0 |
||
|
MCT-5-N-1.00 |
1х1 |
~4.5 |
> 5.0 |
> 1.0E11 |
>2,000 |
50-500 |
~1.0 |
||
|
MCT-5-N-2.00 |
2х2 |
~4.5 |
> 5.0 |
> 8.0E10 |
>1,000 |
50-500 |
~1.0 |
||
|
Спектральный диапазон от 2 мкм до 13 мкм |
|||||||||
|
MCT-13-.025 |
0.025х0.025 |
~12.0 |
>13.0 (750cm-1) |
> 5.0E10 |
>100,000 |
20-100 |
~0.4 |
Корпус MSL-8, MSL-12 или MDL-8, MDL-12 |
Покрытие из ZnS, ZnSe (2-14 мкм) |
|
MCT-13-0.05 |
0.05х0.05 |
~12.0 |
>13.0 (750cm-1) |
> 5.0E10 |
>60,000 |
20-100 |
~0.4 |
||
|
MCT-13-0.10 |
0.1х0.1 |
~12.0 |
>13.0 (750cm-1) |
> 5.0E10 |
>30,000 |
20-100 |
~0.4 |
||
|
MCT-13-0.25 |
0.25х0.25 |
~12.0 |
>13.0 (750cm-1) |
> 5.0E10 |
>10,000 |
20-100 |
~0.4 |
||
|
MCT-13-0.50 |
0.5х0.5 |
~12.0 |
>13.0 (750cm-1) |
> 4.0E10 |
>5,000 |
20-100 |
~0.4 |
||
|
MCT-13-1.00 |
1х1 |
~12.0 |
>13.0 (750cm-1) |
> 4.0E10 |
>2,000 |
20-100 |
~0.4 |
||
|
MCT-13-2.00 |
2х2 |
~12.0 |
>13.0 (750cm-1) |
> 3.0E10 |
>500 |
20-100 |
~0.4 |
||
|
MCT-13-3.00 |
3х3 |
~12.0 |
>13.0 (750cm-1) |
> 3.0E10 |
>200 |
20-100 |
~0.4 |
||
|
MCT-13-4.00 |
4х4 |
~12.0 |
>13.0 (750cm-1) |
> 2.0E10 |
>100 |
20-100 |
~0.4 |
||
|
Спектральный диапазон от 2 мкм до 24 мкм |
|||||||||
|
FTIR-16-0.10 |
0.1х0.1 |
~14.0 |
>16.6 (600cm-1) |
> 4.0E10 |
>10,000 |
20-100 |
~0.2 |
Корпус MSL-8, MSL-12 или MDL-8, MDL-12 |
Покрытие из ZnSe/W |
|
FTIR-16-0.25 |
0.25х0.25 |
~14.0 |
>16.6 (600cm-1) |
> 4.0E10 |
>3,000 |
20-100 |
~0.2 |
||
|
FTIR-16-0.50 |
0.5х0.5 |
~14.0 |
>16.6 (600cm-1) |
> 4.0E10 |
>1,500 |
20-100 |
~0.2 |
||
|
FTIR-16-1.00 |
1х1 |
~14.0 |
>16.6 (600cm-1) |
> 3.0E10 |
>800 |
20-100 |
~0.2 |
||
|
FTIR-16-2.00 |
2х2 |
~14.0 |
>16.6 (600cm-1) |
> 2.0E10 |
>200 |
20-100 |
~0.2 |
||
|
FTIR-22-0.25 |
0.25х0.25 |
~18.0 |
>22.2 (450cm-1) |
> 1.0E10 |
>700 |
20-100 |
~0.1 |
Корпус MSL-8, MSL-12 или MDL-8, MDL-12 |
Покрытие из KRS-5/W |
|
FTIR-22-0.50 |
0.5х0.5 |
~18.0 |
>22.2 (450cm-1) |
> 1.0E10 |
>350 |
20-100 |
~0.1 |
||
|
FTIR-22-1.00 |
1х1 |
~18.0 |
>22.2 (450cm-1) |
> 1.0E10 |
>150 |
20-100 |
~0.1 |
||
|
FTIR-24-0.25 |
0.25х0.25 |
~18.0 |
>24.0 (415cm-1) |
> 5.0E9 |
>200 |
20-100 |
~0.1 |
Корпус MSL-8, MSL-12 или MDL-8, MDL-12 |
Покрытие из KRS-5/W |
|
FTIR-24-1.00 |
1х1 |
~18.0 |
>24.0 (415cm-1) |
> 5.0E9 |
>50 |
20-100 |
~0.1 |
||
