Во многих научных и промышленных применениях требуется изготовление заказных спектрометров с оптикой, ПЗС сенсором и программным обеспечением, удовлетворяющих решению поставленной задачи. Разработка программного обеспечения со всеми необходимыми функциями для работы спектрометра часто является сложным и трудоемким процессом даже для профессиональных программистов. Когда изготавливается только один или несколько спектрометров потраченное время и затраты на разработку программного обеспечения могут существенно превышать расходы на разработку аппаратных средств. Поэтому компания Mightex предлагает детекторную платформу SSE-1304-U на основе ПЗС сенсора TCD1304DG фирмы Toshiba, который поставляется с полнофункциональным программным обеспечением для изготовления спектрометра.
Детекторная платформа для изготовления спектрометра состоит из линейной ПЗС камеры с 3648 пикселей и специализированным программным обеспечением. Чтобы изготовить готовый спектрометр пользователю нужно собрать свою оптику (спектрограф) и поместить линейную камеру в фокальную плоскость спектрографа. Программное обеспечение спектрометра представляет собой мощный набор инструментов, таких как калибровка длины волны, отображение спектра и управление файлами, что позволяет освободить пользователей от программирования функций спектрометра так, чтобы они могли строить свои спектрометры гораздо более эффективно и экономично.

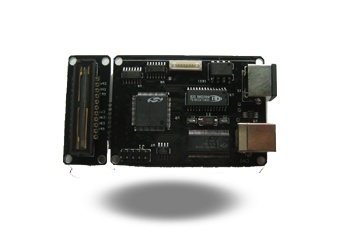

Детекторная платформа SSE-1304-U включает в себя высокопроизводительную черно-белую камеру на печатной плате построенную на основе линейного ПЗС сенсора 3648 пикселей с интерфейсом USB2.0 (480 Мбит/с). Настройка SSE-1304-U очень проста – пользователю достаточно установить программное обеспечение на любом настольном компьютере или ноутбуке, а затем подключить USB-кабель от камеры к компьютеру. Нет необходимости использовать АЦП плату или внешний источник питания.
Версия детекторной платформы SSE-1304-UW построена на основе ПЗС камеры сенсор, который не имеет входного окна, следовательно, является более чувствительным к УФ области спектра, а также больше подходит для применений с использованием когерентных источников света, таких как лазеры.
Технические параметры:
|
Параметр |
Значение |
|
ПЗС сенсор |
Toshiba TCD1304DG |
|
Число пикселей |
3648 |
|
Размер пикселя |
8x200 мкм |
|
Спектральный диапазон |
SSE-1304-U: 350-1000 нм
|
|
Тактовая частота |
0.5 MГц |
|
Память |
4 кадра |
|
Разрядность АЦП |
16 бит |
|
Внешний триггер |
да |
|
Время экспозиции |
от 0.1 мс до 6500 мс |
|
Число входов/выходов |
4 программируемых входа/выхода |
|
Скорость кадров |
138 кадров/сек* |
|
Интерфейс передачи данных |
USB 2.0 |
* Скорость кадров зависит от времени экспозиции. При времени экспозиции 0.1 мс, скорость кадров составляет 138 кадров/сек.
Информация для заказа:
|
Модель |
Описание |
|
SSE-1304-U |
Детекторная платформа для спектрометра, включая программное обеспечение, спектральный диапазон 350-1000 нм |
|
SSE-1304-UE |
Детекторная платформа для спектрометра, включая программное обеспечение, спектральный диапазон 350-1000 нм, линейная камера в корпусе |
|
SSE-1304-UW |
Детекторная платформа для спектрометра, включая программное обеспечение, спектральный диапазон 200-1000 нм |
