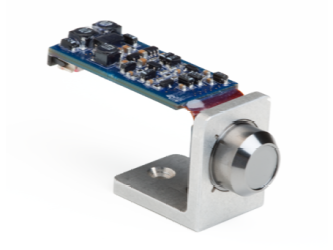

XPIN®-XT детекторы обладают очень малыми габаритами, идеально подходят для настольных и ручных приборов, не требующих наличия у детектора встроенного контроллера температуры. Контроль температуры осуществляется посредством подачи напряжения от 0 до 3.5 В и считывания сопротивления терморезистора диода, пропорционального температуре. Опционально детекторы XPIN®-XT могут поставляться с угловым кронштейном (XPIN-XT-AB) или в корпусе с теплоотводом (XPIN-XT-HS).
Особенности:- Компактность, малый вес; - Тонкое бериллиевое окно DuraBeryllium® для идентификации легких элементов и защиты от коррозии; - Широкий диапазон рабочих температур; - 2-х ступенчатый элемент Пельтье для быстрого охлаждения без жидкого азота; - Многослойный коллиматор; - Стабильное разрешение; - Низкий уровень шума и нежелательных сигналов в спектре. |
Применения:- Рентгенофлуоресцентный анализ; - Анализ металлов и сплавов; - Контроль качества; - Защита торговой марки; - Судебная экспертиза; - Геология, разработка месторождений; - Экология, обнаружение тяжелых металлов; - Археология, научные исследования; - Идентификация предметов искусства. |
Технические характеристики:
|
Характеристика |
XPIN®-XT |
|
Площадь рабочей области диода |
6 мм2 или 13 мм2 |
|
Толщина диода |
625 мкм |
|
Рентгеновское окно |
DuraBeryllium®, толщина 25 мкм |
|
Состав коллиматора |
Многослойный: W/ Ni/ Cr/ Al |
|
Разрешение |
6 мм2: ≤190 эВ (ширина на полувысоте) 13 мм2: ≤230 эВ (ширина на полувысоте) |
|
Соотношение сигнал / шум |
6 мм2: 3600/1 при 1 кэВ 13 мм2: 3000/1 при 1 кэВ |
|
Условия тестирования |
Fe55, 8 мкс, ‑35 °С, 5.9 кэВ, 7000 CPS (отсчётов в секунду) |
|
Масса |
10 г (без корпуса) 41 г (с корпусом) |
|
Мощность детектора |
+5 В ±5% при 16 мА, -5 В ±5% при 20 мА |
|
Мощность ТЭО |
От 0 до +3.5 В, 0.56 А |
|
Высоковольтное напряжение |
От +130 до +200 В |
|
Выходной сигнал |
Отрицательный, пилообразный, размах напряжения от +2 до -2 В (импульс сброса <20 мкс) |
|
Коэффициент преобразования |
1.25 мВ/кэВ |
|
Контроль температуры |
Ручной |
