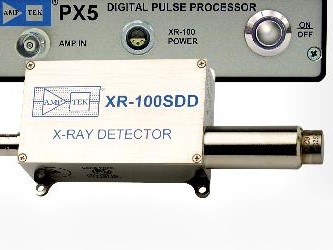

Блок XR-100SDD – это новая высокоэффективная система, включающая детектор рентгеновского излучения, предусилитель и охлаждающий модуль. В качестве детектора выступает кремниевый дрейфовый детектор (SDD). Так же на 2-х каскадном охлаждающем модуле смонтированы входной полевой транзистор и схема обратной связи. Температура этих компонентов поддерживается на уровне -55 °C и контролируется внешним температурным сенсором. Герметичный корпус детектора ТО-8 имеет тонкое светонепроницаемое вакуумное бериллиевое окно, проницаемое для мягкого рентгеновского излучения.
В XR-100SDD представлена передовая технология регистрации рентгеновского излучения, ранее доступная лишь в дорогих криогенно охлаждаемых системах.
Кремниевый дрейфовый детектор (SDD) это одно из последних добавлений в линейке рентгеновских детекторов компании Amptek. Высокое качество этих детекторов, малый размер и невысокая стоимость делают их идеальными детекторами для портативных и настольных приложений для анализа рентгеновского излучения. Кремниевый дрейфовый детектор (SDD) обеспечивает более высокую скорость счета при превосходном энергетическом разрешении.
Особенности:- Разрешение 125 эВ (на полувысоте) при энергии 5.9 кэВ; - Высокое отношение сигнала к фону — 20 000:1; - Высокая скорость счета — 500 000 измерений в секунду; - Размеры детектора: 25 мм2 х 500 нм; - Многослойный коллиматор; - Отсутствие жидкого азота. |
Применения:- Флуоресцентный анализ; - Проверка соответствия стандартам RoHS/WEE; - Использование в качестве ОЕМ систем; - Контроль технологических процессов; - Искусство и археология. |
Технические характеристики:
|
Параметр |
Значение |
|
Общие характеристики | |
|
Тип детектора |
Кремниевый дрейфовый детектор (SDD) |
|
Размер детектора |
25 мм2 |
|
Толщина кремния |
500 мкм, (см. кривые эффективности) |
|
Коллиматор |
Многослойный |
|
Энергетическое разрешение на 5.9 кэВ (55Fe) |
>125 - 140 эВ (по полуширине линии) |
|
Отношение величины сигнала к фону |
20 000:1 (отношение для счета от 5.9 кэВ до 1 кэВ) |
|
Толщина берилиевого стекла |
0.5 мил (12.5 мкм) или 0.3 мил (8 мкм), (см. кривые прохождения) |
|
Коллиматор |
Внутренний многослойный |
|
Зарядочувствительный предусилитель |
Стандартный предусилитель Amptek |
|
Стабильность усиления |
20 ppm/°C |
|
Размеры блока XR100SDD |
7.6 x 4.4 x 2.9 см |
|
Вес блока XR100SDD |
125 г |
|
Суммарная мощность |
менее 2 Вт |
|
Гарантийный период |
1 год |
|
Срок службы |
5 - 10 лет, в зависимости от условий эксплуатации |
|
Диапазон рабочих температур |
От 0°C до +50°C |
|
Хранение и транспортировка |
Хранение в течение длительного периода времени: более 10 лет в сухом помещении Стандартные условия: -20°C - +50°C, 10 - 90% влажности без конденсации |
|
Сертификация TUV | |
|
Входные параметры | |
|
Питание предусилителя |
±8 … 9 В при 15 мA при уровне межпикового шума <50 мВ > |
|
Питание детектора |
От -95 до -160 В при 25 мкA |
|
Питание охлаждения |
Ток = 350 мA макс., напряжение = 3.5 В макс., при уровне межпикового шума <100 мВ
|
|
Выходные параметры | |
|
Чувствительность предусилителя |
1 мВ/кэВ (может варьироваться для различных детекторов) |
|
Полярность предусилителя |
Положительный сигнал (1 кОм максимальная нагрузка) |
|
Отклик предусилителя |
Сброс |
|
Чувствительность температурного датчика |
PX5: прямое считывание в Кельвинах через программное обеспечение |
Графики:
|

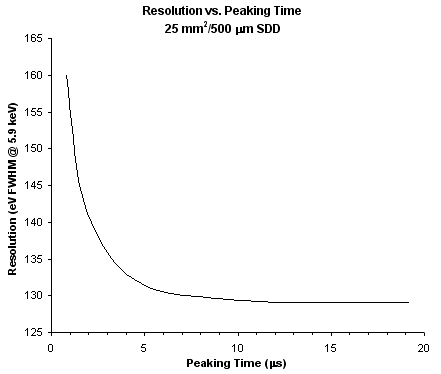

График зависимости разрешения от пикового времени для кремниевого дрейфового детектора (SDD)
|

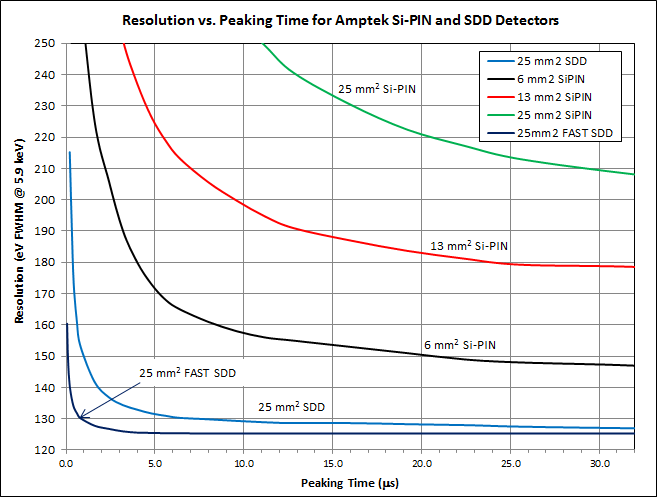

Зависимость разрешения от времени пика для Si-PIN и SDD детектора |
|

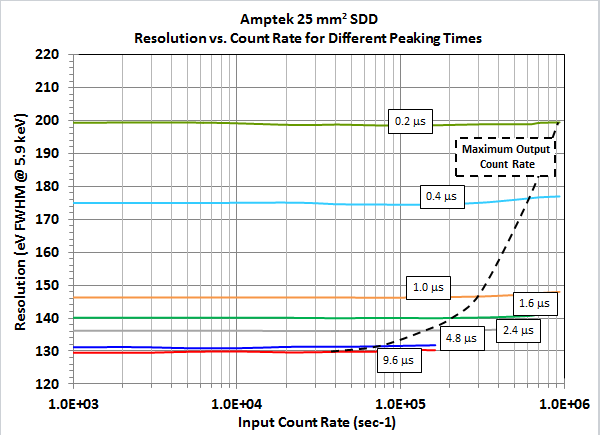

Зависимость разрешения от скорости счета для различных времен пика |

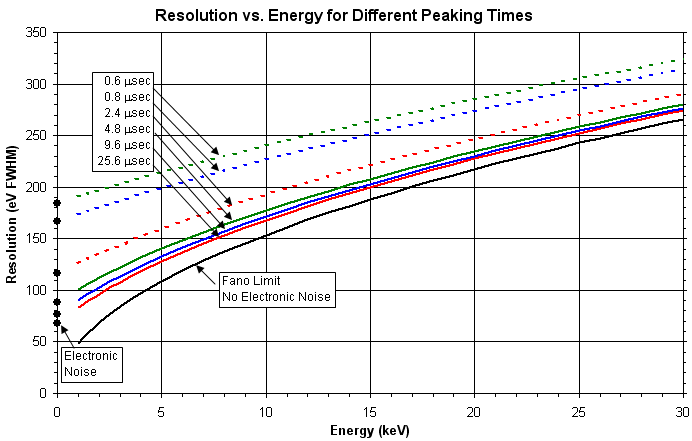

Зависимость разрешения от энергии для различных значений пикового времени |
|

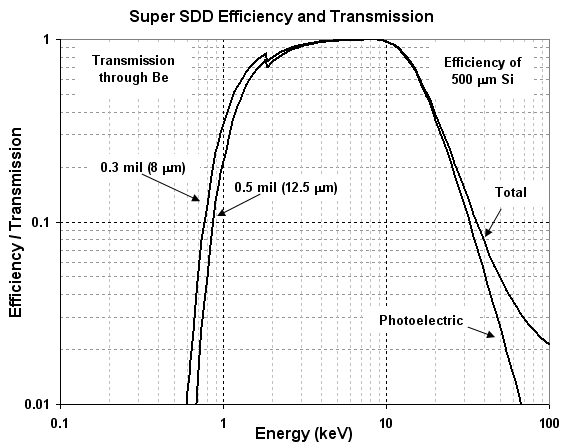

Эффект проницаемости берилиевого окна (включая защитный слой) и взаимодействия с SDD детектором | |
