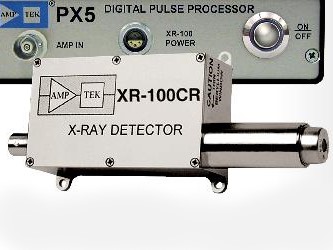

Блок XR-100CR это высокоэффективная система, включающая кремневый детектор (Si-Pin) рентгеновского излучения, предусилитель и встроенный термоэлектрический модуль. Термоэлектрический модуль охлаждает SDD детектор. Так же на этом 2-х каскадном термоэлектрическом охладителе расположен входной полевой транзистор и схема обратной связи. Температура этих компонентов поддерживается на уровне -55 °C и контролируется внешним температурным сенсором. Герметичный корпус детектора ТО-8 имеет тонкое светонепроницаемое вакуумное бериллиевое окно, проницаемое для мягкого рентгеновского излучения.
В XR-100CR реализована передовая технология регистрации рентгеновского излучения, ранее доступная лишь в дорогих криогенно охлаждаемых системах.
Особенности:- Кремниевый (Si-PIN) фотодиод; - Двухкаскадный термоэлектрический охлаждающий модуль; - Температурный датчик; - Бериллиевое окно; - Многослойный коллиматор; - Герметичный корпус (ТО-8); - Широкий диапазон обнаружения; - Простота использования; - Разрешение до 145 эВ. |
Применения:- Флуоресцентный анализ; - Проверка соответствия стандартам RoHS/WEE; - Переносные портативные инструменты; - Использование в качестве ОЕМ систем; - Медицинская радиология; - Обучение и исследования; - Искусство и археология; - Контроль технологических процессов; - Для мёссбауэровский спектрометрии; - Космос и астрономия; - Мониторинг окружающей среды и ядерной техники и мест утилизации токсичных отходов; - Технология PIXE (индуцированное протонами рентгеновское излучение). |
Технические характеристики:
|
Параметр |
Значение |
|
Тип детектора |
Кремниевый PIN фотодиод (Si-PIN) |
|
Размер детектора |
6 мм2 (коллимированный до 4.4 мм2) 13 мм2 (коллимированный до 11.1 мм2) 25 мм2 (коллимированный до 21.5 мм2) |
|
Толщина кремния |
500 мкм, (см. кривые эффективности) |
|
Коллиматор |
многослойный |
|
Энергетическое разрешение на 5.9 кэВ (55Fe) |
145 - 230 эВ (по полуширине линии) в зависимости от типа детектора и выбора временных констант. |
|
Фон |
<5 x 10-3/с, 2 - 150 кэВ для детектора 6 мм2/500 мкм |
|
Толщина бериллиевого окна |
1 мил (25 мкм) или 0.5 мил (12.5 мкм), (см. кривые прохождения) |
|
Зарядочувствительный предусилитель |
Стандартный предусилитель Amptek со сбросом с подачей высокого напряжения |
|
Стабильность усиления |
20 ppm/°C |
|
Размеры блока XR100CR |
7.6 x 4.4 x 2.9 см |
|
Вес блока XR100SCR |
139 г |
|
Энергопотребление |
менее 1 Вт |
|
Гарантийный период |
1 год |
|
Срок службы |
5 - 10 лет, в зависимости от условий эксплуатации |
|
Диапазон рабочих температур |
От 0°C до +40°C |
|
Хранение и транспортировка |
Хранение в течение длительного периода времени: более 10 лет в сухом помещении Стандартные условия: -20°C - +50°C, влажность не более 90%, без конденсации |
|
Подтверждение соответствия |
Сертификация TUV
|
|
Входные параметры | |
|
Питание предуселителя |
±8 - 9 В при 15 мA при уровне межпикового шума <50 мВ |
|
Питание детектора |
+180 В (источник питания должен производить от 100 до 200 В напряжения при токе 1 мкА) очень стабильно, допуск <0.1% |
|
Питание охлаждения |
Ток = 350 мA макс., напряжение = 4 В макс., при уровне межпикового шума <100 мВ
|
|
Выходные парметры | |
|
Чувствительность предусилителя |
1 мВ/кэВ (может варьироваться для различных детекторов) |
|
Полярность предусилителя |
Отрицательный сигнал (1 кОм максимальная нагрузка) |
|
Отклик предусилителя |
Сброс по емкости детектора |
|
Чувствительность температурного датчика |
770 мВ = -50 °C : прямое считывание в Кельвинах через программное обеспечение |
Графики:
|

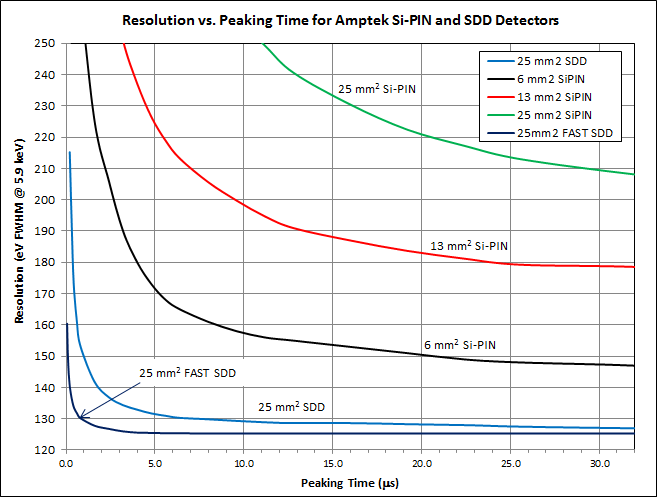

Зависимость разрешения от пикового времени для детекторов Si-Pin и SDD |

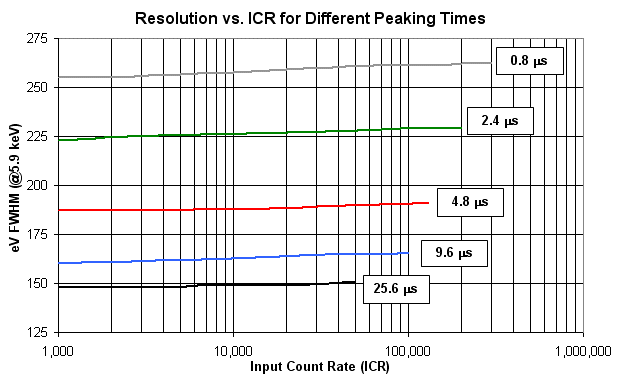

Зависимость разрешения от скорости счета для различных времен пика |
|

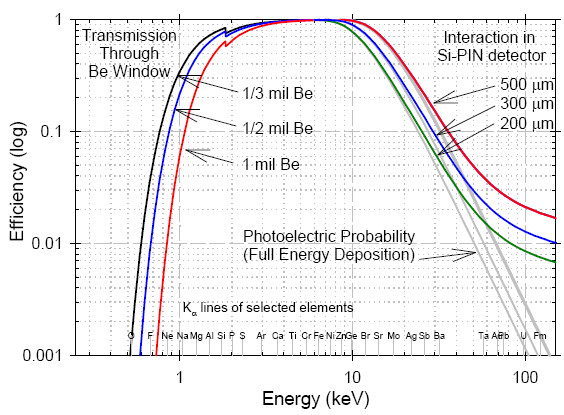

Эффективность внутреннего полного детектирования энергии |

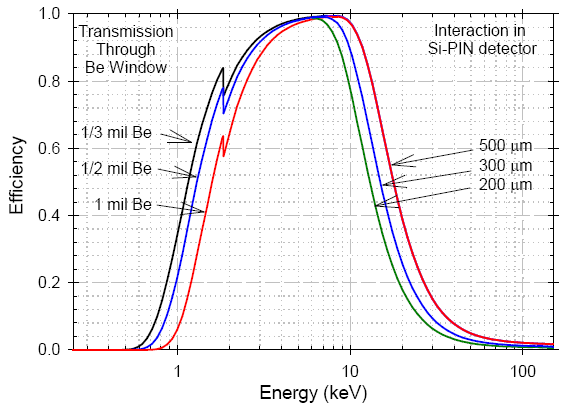

Вероятность какого-либо взаимодействия фотона |
