Поставщик
|
Advacam |
|
Типы изделий
|
детекторы, камеры |
|
Применение
|
для рентгеновского излучения |
|
Интерфейс
|
USB2.0 |
|
Разрешение
|
256х256 |
|
Вес
|
30 г |
|
Тип детекторов
|
Timepix |
|
Тип сенсора
|
Si, Timepix |
|
Применение камеры
|
Рентгеновская визуализация, Рентгеновская флуоресценция (XRF), Рентгеновская дифракция (XRD), Компьютерная томография (CT, КТ), Малоугловое рассеяние рентгеновских лучей (SAXS), Отслеживание частиц |
|
Тип камеры
|
научные, рентгеновские |
|
Частота кадров
|
55 к/с |
|
Тип научных камер
|
рентгеновские |

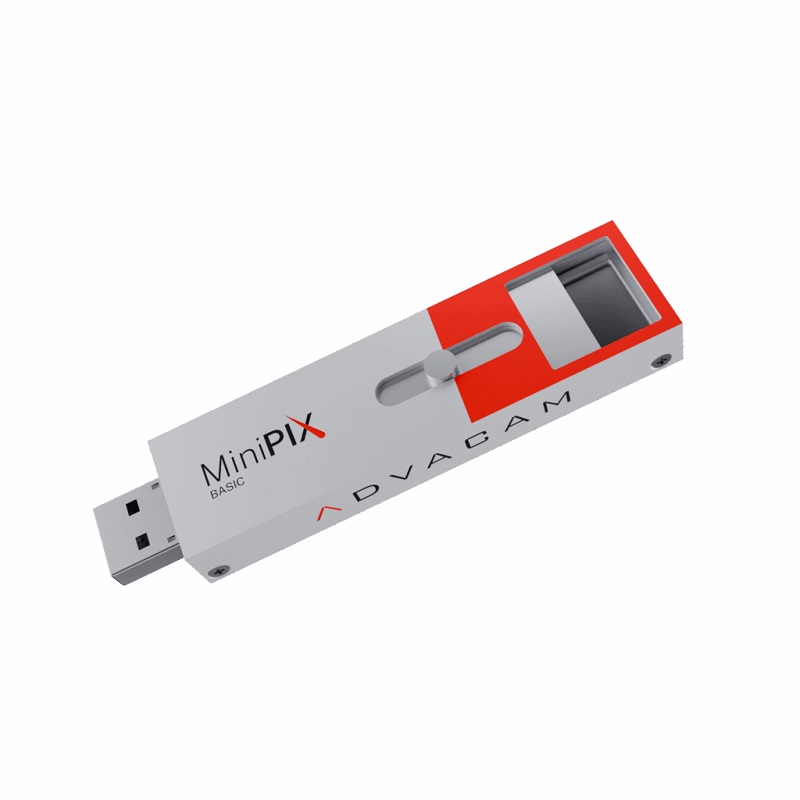

MiniPIX BASIC — компактный детектор ионизирующего излучения на базе Timepix
MiniPIX BASIC (ранее — MiniPIX TPX Standard) — миниатюрный маломощный детектор ионизирующего излучения с одним сенсором Timepix (256 × 256 пикселей, шаг пикселя 55 мкм) и чувствительным слоем по выбору пользователя. Устройство объединяет счёт частиц, спектральные возможности и трекинг, обеспечивая высокую информативность радиационных изображений.
MiniPIX BASIC — это стандартная, проверенная временем система на базе сенсора Timepix, обеспечивающая энерго-чувствительную регистрацию частиц. Камера позволяет получать до 55 кадров в секунду с экспозицией 1 мс и формировать спектральные и трекинговые радиографические изображения. Благодаря высокой чувствительности и низкому уровню шумов MiniPIX BASIC подходит для широкого спектра задач — от материаловедения и медицины до мониторинга радиационной обстановки.
Применения
Медицинская и промышленная радиография
- Энергочувствительное рентгеновское изображение
- Анализ материалов и дефектоскопия
Научные исследования
- Детектирование и трекинг частиц
- Спектральная гамма-визуализация (SPECT, сцинтиграфия)
- Кристаллография: XRD, SAXS, WAXS
- Исследования космической радиации
- Эксперименты по комптоновской визуализации (при использовании дополнительного ПО)
Мониторинг радиации
- Сортировка частиц по типу
- Спектроскопия ионизирующего излучения
- Определение угловых характеристик (directional sensitivity)
Доступные варианты сенсорных слоёв
Кремний (Si) 100 мкм
- Энергетический диапазон: 3–20 кэВ
- Эффективность: почти 100 % <5 кэВ; быстро падает >10 кэВ
- Применение:
- Трековое детектирование низкоэнергетических частиц
- Мониторинг электронных и рентгеновских пучков
- Идентификация частиц в микроскопии и научных экспериментах
- Отрасли: электронная микроскопия, биомедицинские исследования, анализ низко-Z материалов
Кремний (Si) 300 мкм
- Энергетический диапазон: 5–40 кэВ
- Эффективность: ~100% <8 кэВ; ~50% при 15 кэВ
- Типичные образцы: органические материалы, полимеры, керамика, композиты
- Применение:
- Фотонный и частичный трекинг
- Исследования космической радиации
- Рентгеновская дифракция, томография (XRD, CT)
- Отрасли: материаловедение, инспекция электроники, культурно-исторический анализ, космические исследования
Кремний (Si) 500 мкм
- Энергетический диапазон: 8–60 кэВ
- Эффективность: близка к 100 % <10 кэВ; ~50 % при 17 кэВ
- Типичные образцы: материалы средней плотности, металлокомпозиты, толстые полимерные структуры
- Применение:
- Трековое и спектральное детектирование
- NDT и контроль качества
- Промышленная и научная рентгеновская визуализация
- Отрасли: промышленная дефектоскопия, материалы и композиции, спецлаборатории, космическая радиация и дозиметрия
Технические характеристики
|
Параметр |
Значение |
|
Чип считывания |
Timepix |
|
Размер пикселя |
55 × 55 мкм |
|
Разрешение сенсора |
256 × 256 пикселей |
|
Динамический диапазон (1 кадр) |
11 810 |
|
Темновой ток |
отсутствует |
|
Максимальная частота кадров |
до 55 к/с |
|
Интерфейс подключения |
USB 2.0 (High-Speed) |
|
Программное обеспечение |
PIXet Pro (Windows, macOS, Linux) |
|
Габариты |
88,9 × 21 × 10 мм |
|
Вес |
30 г |
|
Тип сенсорного слоя |
по выбору пользователя (Si 100 / 300 / 500 мкм) |
