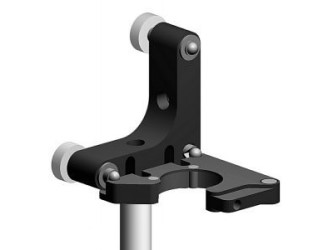

Держатель 5F21-1 используется, чтобы удалять оптический элемент из оптической схемы и возвращать его обратно. Отклоните платформу при возвращении обратно она встает на направляющие винты, возвращаясь в то же самое положение. Точная регулировка различных оптических элементов по углам осуществляется с помощью двух винтов. Три опорных поверхности для трех кинематических точек для фиксированного положения платформы. Опорные поверхности сделаны из закаленной стали. Это продлевает срок службы, поскольку они соприкасаются с наконечником винта из закаленной стали и с шариком, расположенном на конце. Держатель 5F21-1 изготавливается с отверстием диаметром 1" с апертурой 24 мм. Фиксирующий винт прижимает оптический элемент к жестким ребрам, которые обеспечивают 2 точки опоры. Чтобы предотвратить повреждение оптики, наконечник фиксирующего винта сделан из пластика. Один край оптического элемента остается свободным. Поэтому вы можете использовать участок оптического элемента, расположенный близко к его краю в схемах, где вы работаете с двумя близко расположенными лучами. Точные винты 9S127 или 9SH127 поставляются в комплекте (наконечник одного из винтов модифицирован для создания кинематической точки).
В зависимости от того, с какой стороны вы закрепите держатель, вы сможете отклонять платформу горизонтально или вертикально. Отклоняя вертикально, оптический элемент оказывается ниже общего уровня оптической схемы. При этом одна из ножек основания с винтом на ней остается вверху. Однако она не будет мешать оптической оси так же, как она не мешает, когда платформа возвращается на место. Ножки, выступающие вверх облегчают вам доступ к регулировочным винтам, с меньшей вероятностью задеть пучок. Нет необходимости делать ножки, выдающиеся вниз, чтобы полностью освободить пространство, как в некоторых удаляемых держателях других производителей. Материал: алюминий. Покрытие: черное анодированное (стандартное) или другой цвет по заказу.
Особенности:
- Быстрое удаление оптического элемента и возвращать его обратно;
- Повторяемость 30 мкрад;
- Кинематическая конструкция;
- Точная и легкая юстировка по углам в двух ортогональных плоскостях;
- Стабильная вертикальная фиксация;
- Регулировка в пределах 8°;
- Чувствительность 3 угловых секунды;
- Изготовлена из алюминия с черным анодированным покрытием, другие цвета изготавливаются по заказу;
- Масса 0.09 кг;
- 5F21M-1 «зеркальная» версия.
Модели:
|
Модель |
Винт |
«Зеркальная» версия |
|
5F21-1 |
9S127 с ручкой |
– |
|
5F21M-1-SH |
9SH127 под шестигранный ключ (в комплекте) |
Да |
|
5F21-1-SH |
9SH127 под шестигранный ключ (в комплекте) |
– |
|
5F21M-1 |
9S127 с ручкой |
Да |
|
Поставщик
|
Standa |
