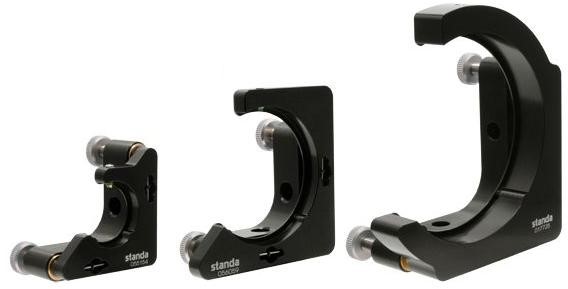

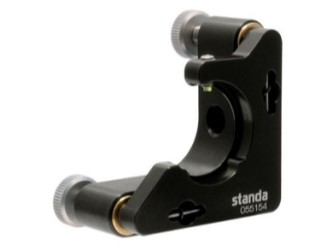

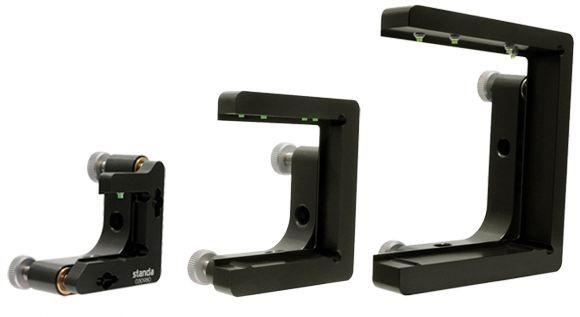

Кинематические держатели зеркал/светоделителей 5MBM24 используются для точного углового и линейного выравнивания оптических элементов. Производятся две модели: одна с отверстием круглой формы (5MBM24-1, 5MBM24-2, 5MBM24-3), другая – квадратной (5MBM24-1SQ, 5MBM24-2SQ, 5MBM24-3SQ). 5MBM24 производится с выступом для фиксации оптики. Один фиксирующий винт (два в держателях с квадратной апертурой) прижимает оптический элемент к жестким ребрам, которые обеспечивают 2 точки опоры. Чтобы предотвратить повреждение оптики, наконечник фиксирующего винта сделан из пластика. Держатели с квадратной апертурой дополнительно имеют 4 фиксирующих винта для тонкой оптики. Их наконечники конической формы как клин прижимают тонкую оптическую пластину к выступу. Для толстой оптики используются 2 винта. Платформа стянута двумя жесткими винтовыми пружинами, обеспечивающими тугую кинематическую посадку. Толстое основание повышает стабильность. Это позволило нам удалить часть крепления, оставив свободным один край оптического элемента. Используется в схемах, где вы работаете с двумя близко расположенными лучами.
Особенности:
- Регулировка в пределах 9°;
- Перемещение 4 мм;
- Держатель для 1", 2", 3" оптики;
- Крепления с обеих сторон;
- Кинематические держатели, конструкция со свободным краем;
- Чувствительность 3 угловых секунды и 1 мкм;
- Регулировочный винт упирается в опорную поверхность из закаленной нержавеющей стали;
- Возможность изготовить моторизованный вариант 8MBM24.
В стандартной комплектации поставляются винты 9S127. Вы можете заказать держатели с 2 или 3 винтами. Выбирайте любой винт и съемную головку винта из раздела микрометрические и ультра-точные винты.
Комплектация:
- 5MBM24-1-3 идет в комплекте с точными винтами 9S127 (с ручками);
- 5MBM24-1-3SH идет в комплекте с винтами 9SH127 (без ручек), что уменьшает риск случайно сбить регулировку держателя (шестигранный ключ поставляется в комплекте).
Все модели также изготавливаются и в зеркальном исполнении 5MBM24M, модели определяются аналогично.
Модели:
|
Модель |
Диаметр крепления, мм |
Размер стороны элемента, мм |
Винт |
«Зеркальный» вариант |
|
5MBM24M-1-3SH |
25.4 |
– |
3 шестигранных винта |
Да |
|
5MBM24M-1-2SQ |
– |
25.4 |
2 винта |
Да |
|
5MBM24M-1-2SQH |
– |
25.4 |
2 шестигранных винта |
Да |
|
5MBM24M-1-3SQ |
– |
25.4 |
3 винта |
Да |
|
5MBM24M-1-3SQH |
– |
25.4 |
3 шестигранных винта |
Да |
|
5MBM24M-2-2 |
50.8 |
– |
2 винта |
Да |
|
5MBM24M-2-2SQ |
– |
50.8 |
2 винта |
Да |
|
5MBM24M-2-2SQH |
– |
50.8 |
2 шестигранных винта |
Да |
|
5MBM24M-2-3SH |
50.8 |
– |
3 шестигранных винта |
Да |
|
5MBM24M-2-3SQ |
– |
50.8 |
3 винта |
Да |
|
5MBM24M-2-3SQH |
– |
50.8 |
3 шестигранных винта |
Да |
|
5MBM24M-3-2 |
76.2 |
– |
2 винта |
Да |
|
5MBM24M-3-2SH |
76.2 |
– |
2 шестигранных винта |
Да |
|
5MBM24M-3-2SQ |
– |
76.2 |
2 винта |
Да |
|
5MBM24M-3-2SQH |
– |
76.2 |
2 шестигранных винта |
Да |
|
5MBM24M-3-3 |
76.2 |
– |
3 винта |
Да |
|
5MBM24M-3-3SH |
76.2 |
– |
3 шестигранных винта |
Да |
|
5MBM24M-3-3SQ |
– |
76.2 |
3 винта |
Да |
|
5MBM24M-3-3SQH |
– |
76.2 |
3 шестигранных винта |
Да |
|
5MBM24M-1-2 |
25.4 |
– |
2 винта |
Да |
|
5MBM24-1-2 |
25.4 |
– |
2 винта |
– |
|
5MBM24-1-2SH |
25.4 |
– |
2 шестигранных винта |
– |
|
5MBM24-1-2SQ |
– |
25.4 |
2 винта |
– |
|
5MBM24-1-3 |
25.4 |
– |
3 винта |
– |
|
5MBM24-1-3SH |
25.4 |
– |
3 шестигранных винта |
– |
|
5MBM24-3-3SH |
76.2 |
– |
3 шестигранных винта |
– |
|
5MBM24M-1-3 |
25.4 |
– |
3 винта |
Да |
|
5MBM24-2-2 |
50.8 |
– |
2 винта |
– |
|
5MBM24-2-2SH |
50.8 |
– |
2 шестигранных винта |
– |
|
5MBM24-2-2SQ |
– |
50.8 |
2 винта |
– |
|
5MBM24-2-3 |
50.8 |
– |
3 винта |
– |
|
5MBM24-3-2 |
76.2 |
– |
2 винта |
– |
|
5MBM24-3-2SH |
76.2 |
– |
2 шестигранных винта |
– |
|
5MBM24-3-2SQ |
– |
76.2 |
2 винта |
– |
|
5MBM24-3-3 |
76.2 |
– |
3 винта |
– |
|
5MBM24M-2-2SH |
50.8 |
– |
2 шестигранных винта |
Да |
|
5MBM24M-2-3 |
50.8 |
– |
3 винта |
Да |
|
5MBM24M-1-2SH |
25.4 |
– |
2 шестигранных винта |
Да |
|
5MBM24-2-3SH |
50.8 |
– |
3 шестигранных винта |
– |
|
5MBM24-1-3SQ |
– |
25.4 |
3 винта |
– |
|
5MBM24-2-3SQ |
– |
50.8 |
3 винта |
– |
|
5MBM24-3-3SQ |
– |
76.2 |
3 винта |
– |
|
5MBM24-1-2SQH |
– |
25.4 |
2 шестигранных винта |
– |
|
5MBM24-1-3SQH |
– |
25.4 |
3 шестигранных винта |
– |
|
5MBM24-2-2SQH |
– |
50.8 |
2 шестигранных винта |
– |
|
5MBM24-2-3SQH |
– |
50.8 |
3 шестигранных винта |
– |
|
5MBM24-3-2SQH |
– |
76.2 |
2 шестигранных винта |
– |
|
5MBM24-3-3SQH |
– |
76.2 |
3 шестигранных винта |
– |
