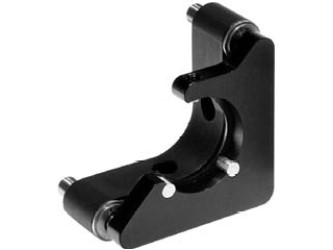

5MBM22S, 5MBM22SP изготавливаются с отверстиями 1" и 2". Фиксирующий винт прижимает оптический элемент к жестким ребрам, которые обеспечивают 2 точки опоры. Чтобы предотвратить повреждение оптики, наконечник фиксирующего винта сделан из пластика. Один край оптического элемента остается свободным. Поэтому вы можете использовать оптический элемент близко к его краю в схемах, где вы работаете с двумя близко расположенными лучами. Вы можете заказать держатели с 2 и 3 винтами. Каждый винт имеет на конце шарик из закаленной стали. Он прижимает алюминиевую платформу к твердым опорным поверхностям. Это дает увеличение устойчивости, стабильности и точности перемещения.
Отверстия M6/Ø7 расположены напротив центра закрепляемого оптического элемента. Платформа оборудована оригинальной L-образной плоской пружиной. Она выполняет две функции: прижимает платформу и уменьшает ее сдвиг. Пружина с сильным натяжением и толстое основание увеличивают стабильность оправы. Это позволило нам удалить часть крепления, оставив свободным один край оптического элемента. Материал: алюминий. Покрытие: анодированное черное (по умолчанию), или любой другой цвет по заказу.
Особенности:
- Для оптики диаметром 1" и 2";
- Высокая точность (чувствительность 3 угловых секунды и 1 мкм);
- Высокая стабильность, с твердыми (металл/сапфир) опорными поверхностями под винтами;
- Регулировка в пределах 5° в двух перпендикулярных плоскостях;
- Перемещение 4 мм;
- Оригинальная стабильная плоская L-образная пружина;
- Вертикальное крепление обеими сторонами;
- Изготавливается в зеркальном исполнении;
- Материал: алюминий с черным анодированным покрытием.
Технические характеристики:
|
Модель
|
5MBM22S |
5MBM22SP |
|
Наклон |
5° | |
|
Чувствительность |
5 угловых секунды |
3 угловых секунды |
|
Перемещение |
4 мм | |
|
Чувствительность |
1 мкм |
0.5 мкм |
|
Масса | ||
|
5MBM22S(P)-1 |
0.09 кг | |
|
5MBM22S(P)-2 |
0.14 кг | |
Модели:
|
Модель |
Диаметр крепления, мм |
Винт |
«Зеркальная» версия |
|
5MBM22SM-1-2 |
25.4 |
2 |
Да |
|
5MBM22S-1-2 |
25.4 |
2 |
– |
|
5MBM22S-1-2SH |
25.4 |
2 шестигранных |
– |
|
5MBM22S-2-2 |
50.8 |
2 |
– |
|
5MBM22S-1-3 |
25.4 |
3 |
– |
|
5MBM22S-2-2SH |
50.8 |
2 шестигранных |
– |
|
5MBM22S-2-3 |
50.8 |
3 |
– |
|
5MBM22S-2-3SH |
50.8 |
3 шестигранных |
– |
|
5MBM22SP-2-3 |
50.8 |
3 |
– |
|
5MBM22SP-2-2SH |
50.8 |
2 шестигранных |
– |
|
5MBM22SP-2-3SH |
50.8 |
3 шестигранных |
– |
|
5MBM22SPM-1-2 |
25.4 |
2 |
Да |
|
5MBM22SPM-1-2SH |
25.4 |
2 шестигранных |
Да |
|
5MBM22S-1-3SH |
25.4 |
3 шестигранных |
– |
|
5MBM22SPM-1-3 |
25.4 |
3 |
Да |
|
5MBM22SPM-1-3SH |
25.4 |
3 шестигранных |
Да |
|
5MBM22SPM-2-2 |
50.8 |
2 |
Да |
|
5MBM22SPM-2-2SH |
50.8 |
2 шестигранных |
Да |
|
5MBM22SP-2-2 |
50.8 |
2 |
– |
|
5MBM22SPM-2-3 |
50.8 |
3 |
Да |
|
5MBM22SM-1-2SH |
25.4 |
2 шестигранных |
Да |
|
5MBM22SM-1-3 |
25.4 |
3 |
Да |
|
5MBM22SM-1-3SH |
25.4 |
3 шестигранных |
Да |
|
5MBM22SM-2-2 |
50.8 |
2 |
Да |
|
5MBM22SM-2-3 |
50.8 |
3 |
Да |
|
5MBM22SM-2-2SH |
50.8 |
2 шестигранных |
Да |
|
5MBM22SM-2-3SH |
50.8 |
3 шестигранных |
Да |
|
5MBM22SP-1-2 |
25.4 |
2 |
– |
|
5MBM22SPM-2-3SH |
50.8 |
3 шестигранных |
Да |
|
5MBM22SP-1-2SH |
25.4 |
2 шестигранных |
– |
|
5MBM22SP-1-3 |
25.4 |
3 |
– |
