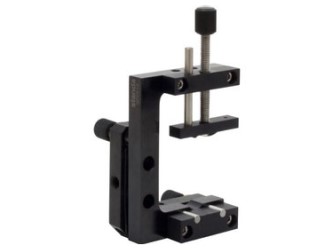

Держатель точной с регулировкой по двум осям 5OM37-20TPF предоставляет возможность не только фиксировать оптику различного размера и формы, но и выполнять ортогональное угловое перемещение. Позволяет устанавливать оптику от 20 до 50 мм в высоту. Главной особенностью держателя является отсутствие ограничения по длине оптического. Плавное и качественное крепление оптического элемента обеспечивается металлической пружиной сверху и двух контактных линий снизу.
Высокостабильные прецизионные L-образные оптические держатели изготовлены из стали с черной химической отделкой. Специальная пружина, используемая в держателе, служит для двух целей:
1. Пружина прижимает наконечники винтов для устранения люфта;
2. Пружина обеспечивает стабильность юстировки.
Прецизионные высокостабильные L-образные оптические держатели изготавливаются с двумя резьбовыми отверстиями M10х1 для винтов. Это позволяет использовать любые винты Standa. Отверстия M6 сбоку держателя дают возможность широкого выбора вариантов крепления, как горизонтального, так и вертикального.
Особенности:
- Специальная плоская пружина для повышения стабильности и долговечности;
- Ортогональные угловые регулировки;
- Вертикальная и горизонтальная установка;
- Диапазон перемещения 8° с чувствительностью 6 угловых секунд;
- Неограниченная длина оптики;
- Материал: сталь.
Технические характеристики:
|
Параметр |
Значение |
|
Резьба регулировочных винтов |
М10х1 |
|
Диапазон наклона |
8° |
|
Высота закрепляемых элементов |
|
|
5OM37-50TPF |
20-50 мм |
|
5OM37-20TPF |
0-25 мм |
|
Чувствительность с резьбой шагом 0.5 мм |
6 угловых секунд |
|
Чувствительность с резьбой шагом 0.25 мм |
3.4 угловых секунд |
|
Стандартный винт |
9S65M |
|
Материал |
Сталь |
|
Отверстия для крепления |
M6 (3 шт.) |
Модели:
|
Модель |
H, мм |
Винт |
|
5OM37-50TPF |
50 |
9S65M |
|
5OM37-20TPF |
20 |
9S65M |
|
5OM37-50TPF-9S7C |
50 |
9S7C |
|
5OM37-20TPF-9S7C |
20 |
9S7C |
