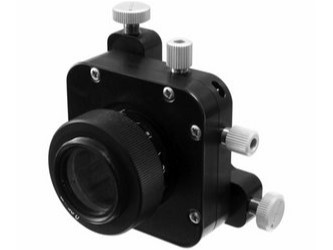

Особенности:
- Является комбинацией кинематического держателя с боковой регулировкой и Y-Z позиционера;
- С дополнительной возможностью регулировки положения вдоль оптической оси.
Состав держателя:
- Кинематического держателя зеркал с боковой регулировкой по двум осям (с шагом резьбы регулировочных винтов 250 мкм (100TPI));
- Линейного транслятора с диапазоном перемещения по двум осям 2 мм (с шагом резьбы регулировочных винтов 250 мкм (100TPI)).
Имеется дополнительная возможность изменять положение закрепленного оптического элемента вдоль оптической оси. Диапазон регулировки – 10 мм. Диаметр закрепляемого элемента 1". Возможен заказ дополнительных адаптеров для крепления оптики любых диаметров. Держатель изготавливается с отверстиями M6 в нижней части для крепления в различных оптических системах. По заказу изготавливаются держатели для работы в вакууме. Материал – алюминий с черным анодированным покрытием.

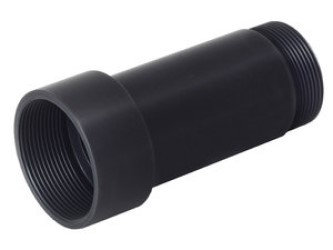

Адаптер 5KOMA1 используется с 5KOM5-1, 5KOM5F-1, 5TOM3-1, для крепления элементов с резьбой M27x1 с задней стороны держателя.
Технические характеристики:
|
Параметр |
Значение |
|
Диаметр оптических элементов |
25.4 мм |
|
Наклон |
±2°, шаг резьбы винта – 250 мкм (100TPI) |
|
Чувствительность |
3 угловых секунды |
|
Диапазон перемещения по осям XY |
±2 мм, шаг резьбы винта – 250 мкм (100TPI) |
|
Чувствительность для перемещения по осям XY |
1 мкм |
|
Диапазон перемещения по оси Z |
10 мм |
|
Чувствительность для перемещения по оси Z |
1 мкм |
|
Вес |
0.28 кг |
Модели:
|
Модель |
Примечание |
Кол-во осей |
|
5KOM5F-1 |
С усиленной пружиной для тяжелых объектов |
5 |
|
5KOM4-1 |
Кинематический держатель |
4 |
|
5KOM5-1 |
Кинематический держатель |
5 |
|
5KOM4F-1 |
С усиленной пружиной для тяжелых объектов |
4 |
|
5KOM4V-1 |
Для работы в вакууме |
4 |
|
5KOM5V-1 |
Для работы в вакууме |
5 |
