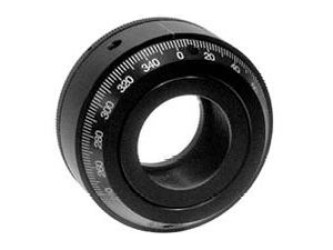

Держатель с вращающейся конической угловой шкалой, позволяющей пользователю установить текущую позицию держателя под любым нужным углом независимо от положения самого держателя. Оптический элемент закрепляется внутри центрального отверстия платформы держателя с помощью фиксирующего кольца с резьбой. Ноль на вращающейся шкале устанавливается в нужное положение. Для выбора требуемой ориентации поляризатора поверните платформу и зафиксируйте ее фиксирующим винтом. Затем поверните шкалу, чтобы установить нулевой отсчет. Зафиксируйте шкалу с помощью ее фиксирующих винтов. Теперь шкала движется вместе с платформой держателя, таким образом вы измеряете углы относительно начального положения.
Держатель подходит для оптических элементов диаметром 1" (25.4 мм) или 2" (50.8 мм). Шкала проградуирована с шагом 2° и нанесена на коническую поверхность. Угол конуса 60°. Таким образом шкала хорошо видна под разными углами. Платформа вращается на 360°. На платформе есть зубчатый край для пальцев и 4 отверстия по периметру. С помощью одного 1.5 мм шестигранного ключа можно вращать платформу с помощью этих отверстий, фиксировать платформу и фиксировать вращающуюся коническую шкалу. Для крепления на стержнях для оправ и основаниях держатель изготавливается с отверстиями M6 и M4 в основании. Дизайн держателя очень компактный. Изготовлен из алюминия с черным анодированным покрытием.
Особенности:
- Вращающаяся шкала позволяет обнулять угловой отсчет;
- Шкала на конической поверхности хорошо видна под разными углами;
- Непрерывное вращение на 360°;
- Возможность фиксации положения;
- Крепление оптических элементов диаметром 1" (25.4 мм); есть 2" модели;
- Крепление оптических элементов толщиной 19 мм;
- Отверстия M6 и M4 для крепления;
- Компактная конструкция с роликовым подшипником.
Модели:
|
Модель |
H, мм |
D, мм |
Резьба |
d, мм |
E, мм |
|
5PH51-2 |
27 |
81 |
M53x1 |
48 |
26 |
|
5PH51-1 |
24 |
50 |
M27x1 |
23 |
23 |
